幾何像差概述及光學設計

●幾何像差概述
☆ 球差
☆ 位置色差和二級光譜
☆ 彗差、正弦條件、等暈條件與正弦差
☆ 象散、場曲、畸變
●初級像差理論介紹及討論
☆ 七種像差與口徑、光闌位置、視場、光焦度關系
☆ 像差的塞得和數表示及討論

●光學設計實例分析（1）
☆ 單透鏡的波差法與最小偏向角法
☆ 雙膠合物鏡的波差法和最小偏向角法
☆ 三膠合物鏡的波差法和最小偏向角法
☆ 透射式平行光管物鏡
結構參數：口徑D=100mm,焦距f=1000mm,視場2w=1°
☆ 折反射復消色平行光管物鏡
為減小色球差和縮短筒長，采用折反射式復消色平行光管物鏡，為解決非球面加工困難，主反射鏡均用球面，用前面兩K9玻璃組成的無光角度透鏡校正主次反射鏡產生的球差，用后面雙膠合物鏡校正象散、場曲、客服兩反射系統視場小的不足。結構參數D=125mm，焦距f=1000mm,視場2w=1°。

☆ 攝遠物鏡
雙膠合物鏡雖然可以校正球差、慧差、和位置色差，但無法校正場曲和象散，視場稍大就無法保證像質。為此，可在雙膠合物鏡后面加一彎月透鏡構成攝遠物鏡，除主面遷移縮短筒長外，更主要的是校正場曲和象散，提高成像質量。結構參數：口徑D=400mm,焦距f=200mm,視場w=7°。

第二天

●光學設計實例分析（2）
☆ 物鏡
非接觸在線監測工件尺寸設備的核心部件是物鏡，這種物鏡的特點是一種負畸變物鏡。物鏡可以實現反射鏡轉動掃描時，物方光束角掃面和像方光束線掃描保持線性關系，保證其不失真。技術參數：測量尺寸：0mm~50mm,測量精度1μm，掃面口徑：D=2mm，焦距：f=250mm。

☆ 4系統物鏡
4系統用于圖像處理，核心部件是物鏡，它的質量直接影響圖像處理效果。處理圖像尺寸直徑為15mm。波長0.6328μm。

☆ 全景相機物鏡

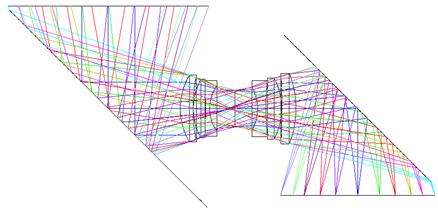

全景相機是航空攝影相機的一種，因在飛行過程中可繞與飛行方向平行的軸旋轉，可拍攝寬幅照片。技術要求：焦距f=165mm,相對口徑:D/f=1/4,靜態視場2w=40°。

☆ 變焦攝影物鏡

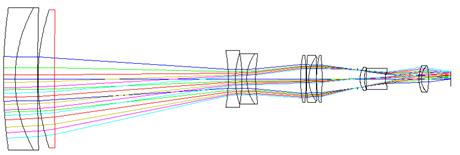

從動態光學理論上講，變焦透鏡屬于一維動態穩像光學系統。應用動態光學理論可推導出像移補償公式。由此公式可準確計算出補償曲線，從而設計補償像移的凸輪機構。從光學設計角度看，變焦鏡頭屬于大像差系統，七種幾何像差均需要校正，設計難度大，可以說變焦盡頭是光學設計中最難設計的光學系統。本講座將給出一種設計變焦鏡頭的新方法，并給出一種使像面完全穩定的機械補償法。技術指標：
焦距f=7.907~118.749mm
相對孔徑：D/f=1/4
視場角：2w為41.56°~2.89°
光學總長：L=188.93mm

☆ 高倍顯微物鏡

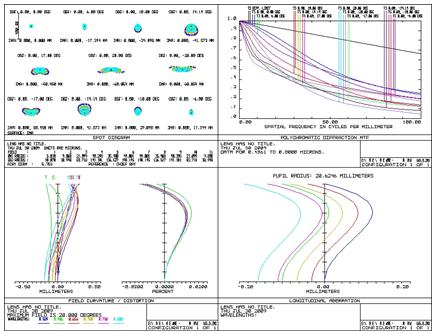

平像場，復消色高倍油浸物鏡曾是光學設計的兩大難題，目前為止只有德國解決得比較好，其他國家包括日本仍沒解決。其原因是既要平像場（消場曲、象散）又要復消色（消二級光譜）。技術指標：
放大倍率
數值孔徑：NA=1.25
視場：

☆ 離軸三反系統

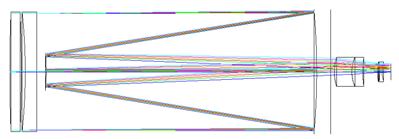

卡塞格林、RC、格林高利、牛頓式等共軸反射系統的優點是全光譜（無色差），但缺點是：視場小、有中心遮攔、雜散光大。為保持其有點，克服其缺點，20世紀末國際上出現了離軸反射系統，其中三反系統用的比較多。雖然其加工和裝調較共軸系統復雜，但由于其優點很明顯，已被大量采用，而且加工和裝調問題已逐步得到解決。
技術指標：
焦距f=2000mm;
相對孔徑：D/f=1/8;
視場：子午0.2°，弧失17°

第三天

●光學設計實例分析（3）

☆ 數碼相機鏡頭的優化設計

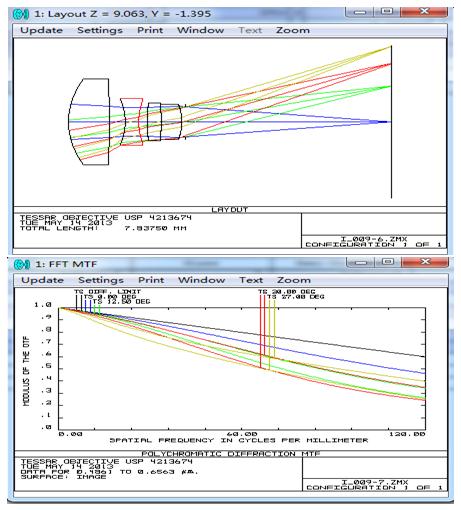

參數要求：焦距F=6mm、相對孔徑D/f=1/4.5、視場角54°；光闌后置。

要求只用普通材料，并且只準許使用標準面進行設計。

設計方法：首先在ZBASE數據庫選擇一個初始結構，經過焦距的縮放，各種參數更改符合本設計要求，然后經過加入操作數如MTFA、FCGS、 FCGT等優化.同時還可以學會如何運用玻璃材料的改變優化像質，最后達到設計要求；結構圖及傳遞函數下圖。

☆ 新型手機鏡頭設計

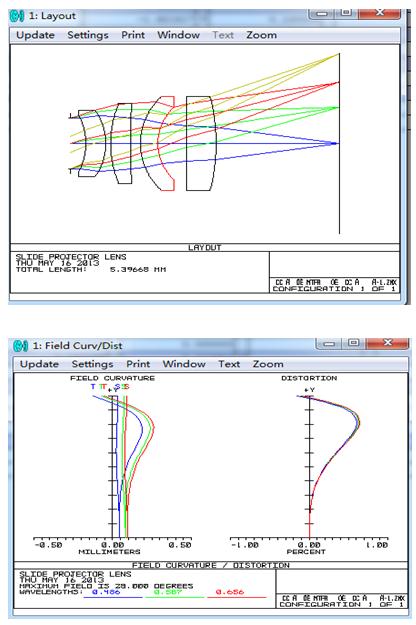

參數要求：焦距F=4，相對孔徑D/f=1/3.3、視場角56°;系統長度小于6mm，通過運用非球面可以使遞函數達280lp/mm。

目前手機鏡頭要求結構緊湊且要能大批量生產;所以經常用塑料材料設計，并且像質要求都很高。設計方法，首先確保能夠找到手機鏡頭的初始結構是理想的，否則可以任選一款比較緊湊的結構，把材料換成塑料材料，然后進行優化。在可能的情況下首先用標準面作為變量，當像質達不到你的設計要求時加入非球面進行優化具體實例如下.。其中要加入相應的操作數控制系統長度,及控制主光線角度等操作數達到設計要求，同時也要考慮像面邊緣照度的情況。

☆ 短焦距、長出瞳距廣角目鏡設計

參數要求：焦距F=3.5mm,視場角 ,出瞳距大于17mm；

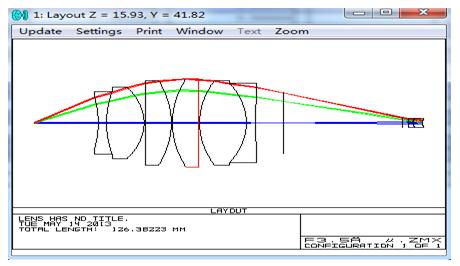

這是一款比較特殊的目鏡，一般用于高檔天文望遠鏡，或者高檔觀鳥鏡，為了將倍數達到最大所以焦距盡量短，而為了便于觀測，鏡目距要盡量長；從初始結構選取的合理化，到目鏡優化需要注意的事項等將在具體設計時進行講解。

☆ 復消色差物鏡設計

1、 運用特殊材料兩片透鏡達到消二級光譜實例如下

2、

3、 用普通材料三片透鏡經過操作數的運用達到消二級光譜。

4、
