折射軸棱錐透鏡的仿真

時間:2015-09-17 21:12來源:訊技光電作者: 技術部點擊:次打印

作者：Hagen Schweitzer（LightTrans）

相關用戶案例：546

需求：VirtualLabTM5.9.2-基本工具箱

許可證：CC-BY-SA 3.0

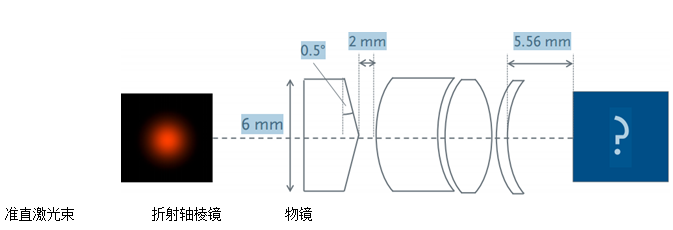

1. 建模任務

1) 這個案例展示了一個折射軸棱鏡和一個聚焦物鏡的仿真。

2) 軸棱鏡引入一個相位調制，將準直激光光束整形成一個環形模式（donut mode）。

3) 環形（Donut ring）將會出現在物鏡的后焦平面上。

物鏡參數參見用戶案例546

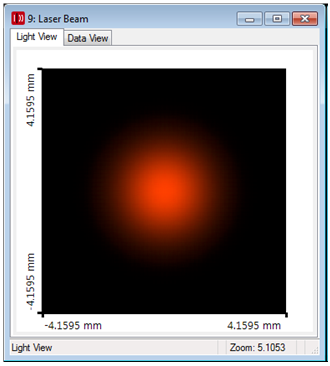

2. 激光光束

準直激光光束

單模

波長：632.8nm

直徑（1/e2）:3mm

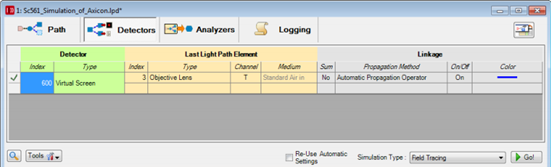

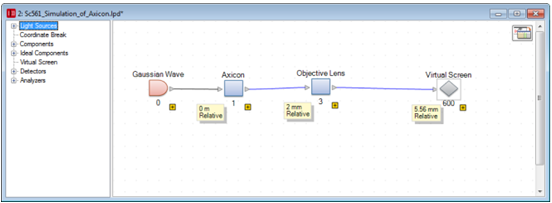

3. Light Path Diagram（光路圖）

4. 鏡頭后的激光束

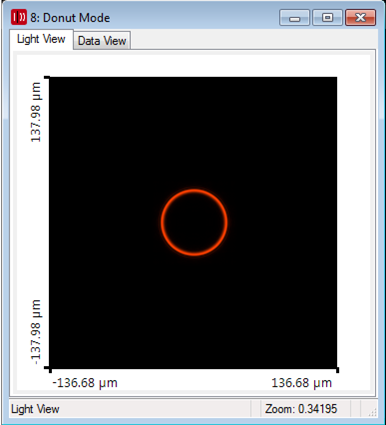

物鏡焦平面上的強度分布。

環狀模式直徑：61um

5. 結論

1) VirtualLab™可以建模和分析軸棱鏡。

2) 仿真包括衍射和干涉效應。

3) 場追跡仿真可以預測像差和對模式形狀和對比度的影響
