示例.0040（1.0）
關鍵字：太陽光譜，功率，波長表，測量
1. 簡介
■ 使用實際的光譜功率分布來模擬真實的光源。
■ 這個示例解釋了如何導入測量光譜數據以在VirtualLab中構建一個光源。
■ 此示例將會演示在VirtualLab中生成一個帶有太陽光譜的擴展光分布（超高斯型的）光源。
2. 光源對話框：光譜參數

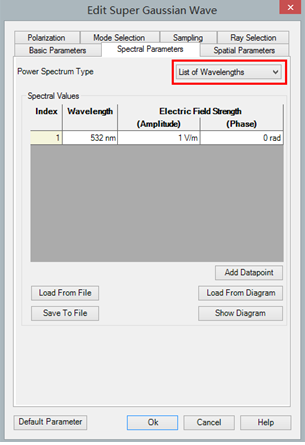

如果模擬的光源既不是單色光也不是一個簡單的RGB光源，那么功率譜類型（the Power Spectrum Type）必須設置為波長列表（List of Wavelengths）。
3. 數據文件

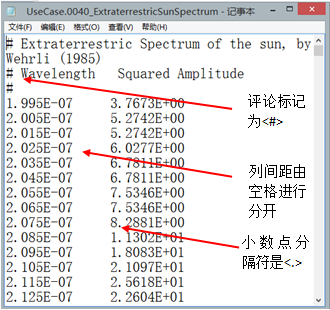

■ 包含光譜數據的文本文件必須在獨立的列中包含波長對[m]和光譜權重。
■ 權重可以參考振幅（V/m）或強度（V2/m2）。
■ 而且，文件必須使用特殊的格式。
4. 從文本文件加載數據Ⅰ

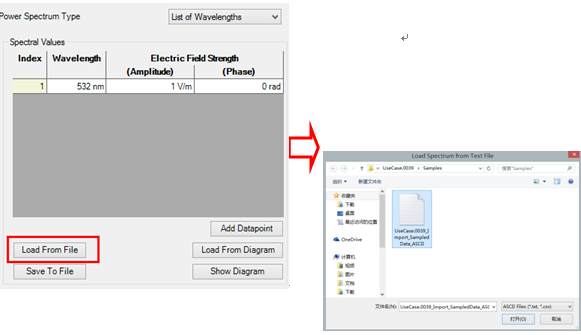

■ 單擊“Load From File”打開一個文件對話框以用于導入ASCII文件。

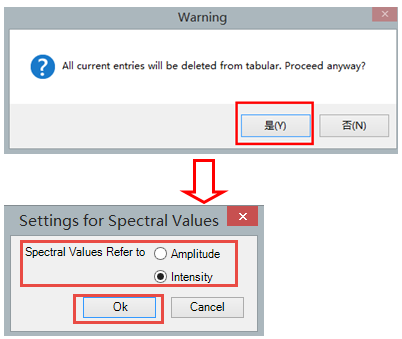

■ 選擇一個特定的文本文件加載后，需要確認丟棄所有舊表格中的條目。
■ 另一個對話框要求定義光譜權重參考量。
■ 在當前示例文件的情況下，為了讓VirtualLab準確地讀取數據，我們必須選擇“Intensity”（強度）。
5. 從文本文件加載數據Ⅱ
■ 選擇一個特定的文本文件加載后，需要確認丟棄所有舊表格中的條目。
■ 另一個對話框要求定義光譜權重參考量。
■ 在當前示例文件的情況下，為了讓VirtualLab準確地讀取數據，我們必須選擇“Intensity”（強度）。
6. 導入的結果
確認導入的數據作為強度值以產生光譜值的表格。
7. 檢查功率譜

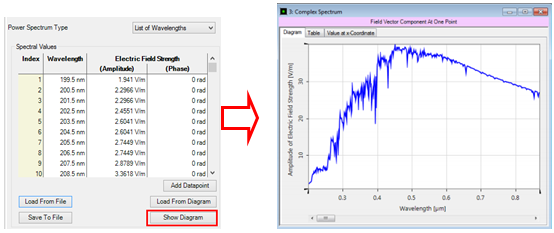

通過單擊“Show Diagram”以打開圖表從而檢查所導入光譜。
8. 生成光分布

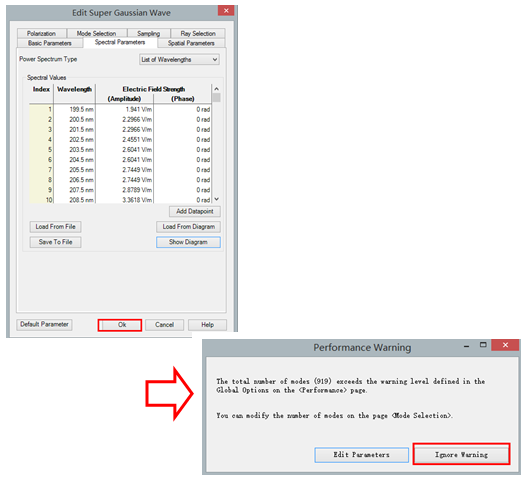

■ 通過點擊“OK”關閉編輯對話框時可能會出現一個關于所生成的模式總數量的警告消息。
■ 所以我們必須決定這對于性能是否是至關重要的。
■ 在此示例中，我們可以忽略警告。
9. 由此產生的光分布
■我們將得到一個擴展的光分布。
■其光視圖顯示源于太陽光譜的混合顏色。
|
