      高數值孔徑準直系統的光線追跡分析






    時間:2016-03-06 13:44來源:訊技光電作者: 技術部點擊:次打印






	示例.0084(1.0)







	關鍵詞：光線追跡，波前差，自定義評價函數，準直，RMS





	1. 描述



	■ 該案例中介紹了如何利用VirtualLab軟件中光線追跡引擎評價一個高數值孔徑準直透鏡系統的性能。



	■ 顯示光線追跡分析結果的二維和三維結果。



	■ 此外，利用一個可編程探測器對光線追跡結果中的自定義評價函數進行評價：



	— 每條光線的波前差



	— 準直光束波前差的均方根（RMS）值

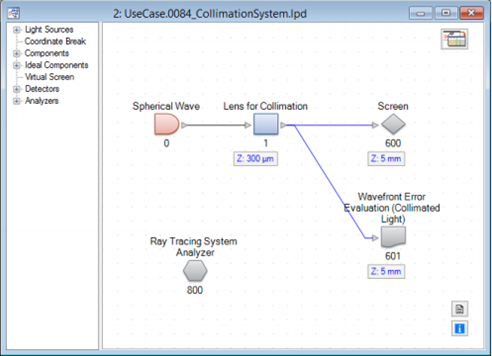

	2. 系統











	文件名：UseCase.0084_CollimationSystem.lpd



	3. 系統配置



	■ 該系統包括一個用于照明準直透鏡系統的球面波。



	■ 透鏡系統通過光學界面序列(OIS)定義。



	■ 在透鏡系統后面5mm處放置一個虛擬屏和一個可編程探測器。



	■ 可編程探測器可以定義光線和場追跡的自定義評價函數。



	■ 在這個案例中，利用光線追跡信息(光程)計算波前差。



	■目前這個探測器僅可用于準直光束。其功能將會(huì )很快的得到增強。

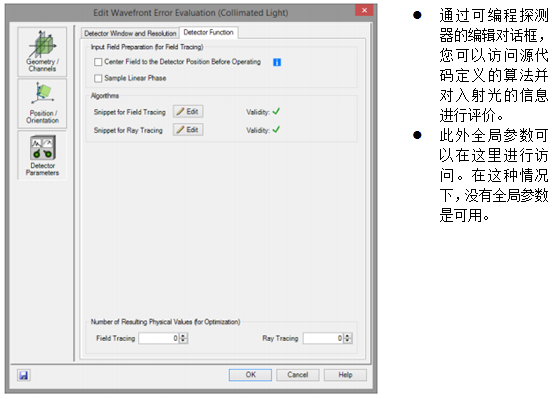

	4. 編輯可編程探測器

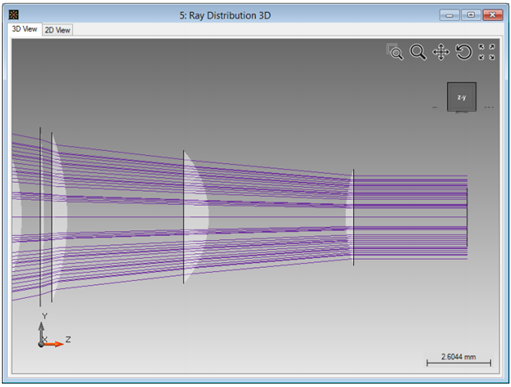

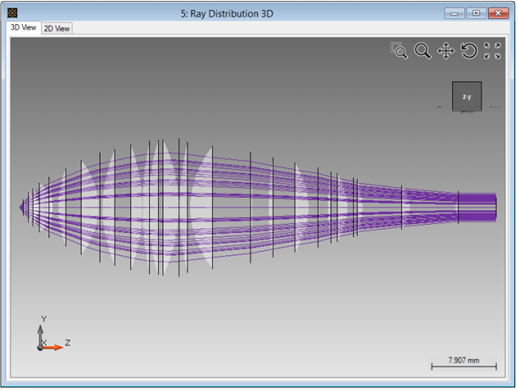

	5. 光線追跡系統分析器結果(3D)

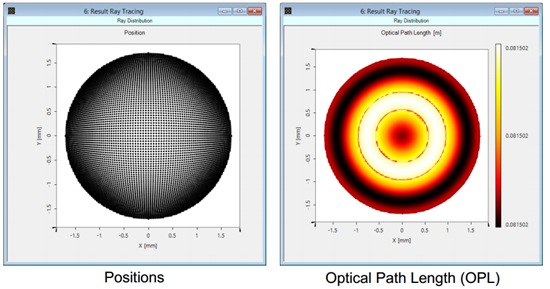

	6. 光線追跡結果(虛擬屏)

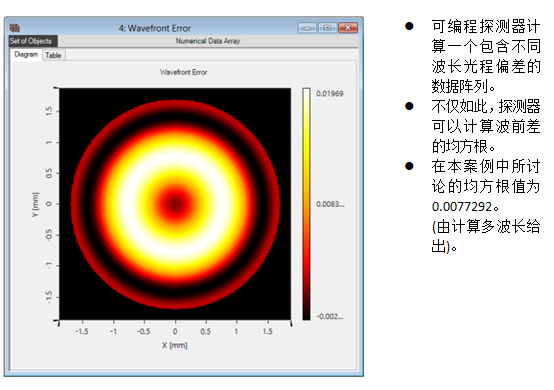

	7. 光線追跡結果(波前差探測器)













	8. 總結





	■ 該案例說明，VirtualLab軟件可用于分析復雜光學系統。



	■ 利用光線追跡可以進行三維和二維評價。



	■ 可編程探測器允許用戶定義自定義的評價函數。這可以快速生成一個缺失的探測器防方程(非內置)。



	■ 波前差和均方根探測將會(huì )在將來的版本中改進并作為標準探測器引入(內置)。
