      太陽能電池衍射透鏡設計與仿真
      時間:2016-04-18 21:44來源:訊技光電作者: 技術部點擊:次打印
      案例575(1.0)

      工具箱:基本工具箱

      1. 摘要

      本示例文件闡述了用于太陽能電池聚焦的衍射透鏡的設計與仿真;

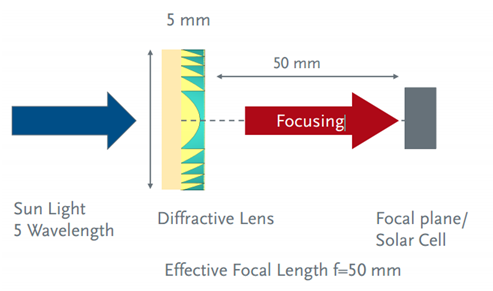

      利用大口徑衍射透鏡將光束匯聚到一個直徑較小的太陽能電池上;
      仿真了單色光點擴散函數并演示了太陽光在焦平面上光圖形;
      仿真包括了衍射和干涉效應。

      2. 建模任務

      焦平面上的光強計算

      3. 仿真結果

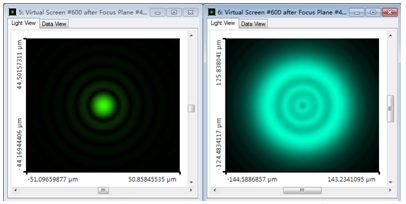

      平面波點擴散函數的仿真;
      左圖:532nm 波長;
      右圖:500nm 波長;
      光路圖:Sc575_Solar_Cell_with_Diffractive_Lens_1.lpd。

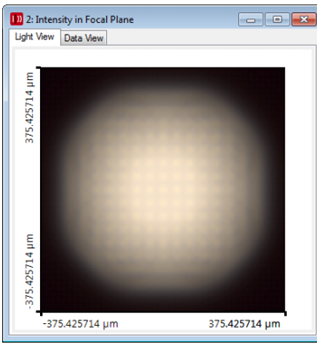

      仿真結果包括了太陽光的衍射、干涉、顏色以及部分相干性;
      太陽光譜和0.5°角寬度日面在焦點區域的光強;
      5個波長和12×12的角度;
      參數運行;c575_Solar_Cell_with_Diffractive_Lens_3.run;
      計算時間大約在12分鐘(4核CPU)。

      4. 結論

      VirtualLab Fusion軟件可用于衍射透鏡的設計與分析;
      仿真過程包括太陽光的衍射、干涉、顏色以及部分相干性;
      計算點擴散函數;
      仿真太陽能電池前的光強分布。
