激光束傳輸系統設計——超越光線追跡

VirtualLab Fusion 軟件能夠設計用于激光光束整形和傳導的透鏡和反射鏡系統。

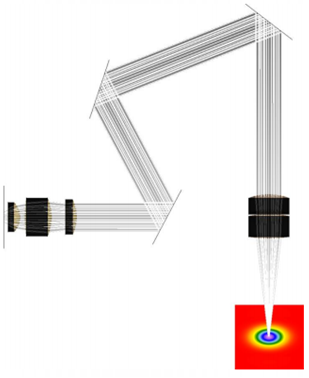

折射透鏡和反射鏡系統的設計是激光光束控制的基礎，如：

 準直

 聚焦

 光束傳導

 激光掃描儀

 橫向光束整形

VirtualLab Fusion軟件能夠對使用光線追跡方法設計的激光系統的性能進行進一步的提升�？赏ㄟ^(guò)參數優化和蒙特卡羅公差技術，并結合經典場追跡模擬引擎（其考慮了衍射和偏振的物理光學效應）來實現。

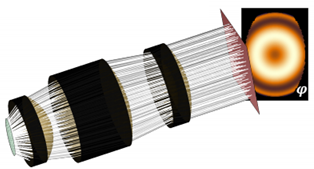

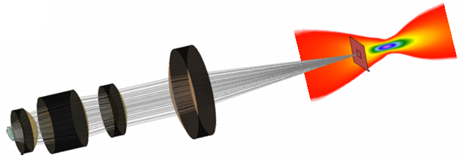

用于發散激光二極管聚焦的折射型激光束傳輸系統。利用VirtualLab Fusion軟件可對系統進行仿真和優化


光束傳輸系統（BDS.001）

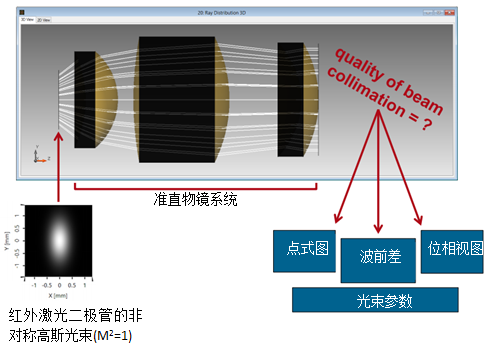

物鏡二極管激光器光束的準直

3. 建模&設計結果

1. 系統介紹

 光源

— 具有發散角的紅外激光二極管

 組件

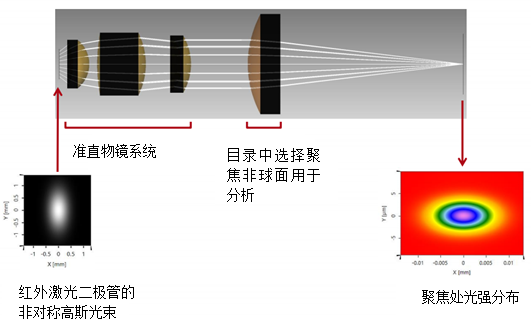

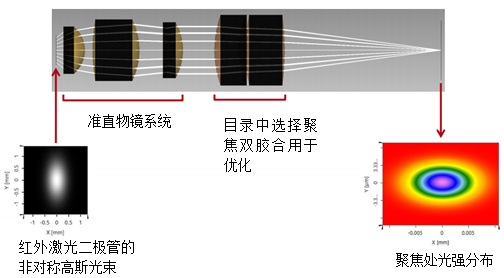

— 準直折射透鏡系統及非球面聚焦

 探測器

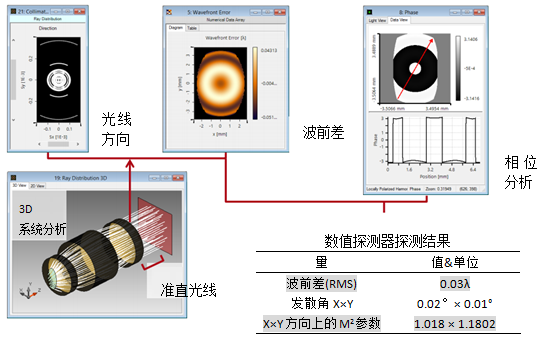

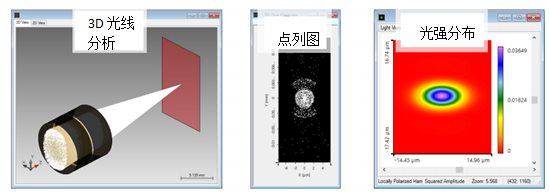

— 點列圖

— 波前差

— 聚焦區域的1維和2維探究

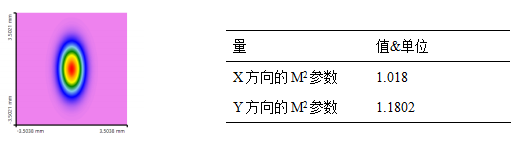

— 光束參數

 建模/設計

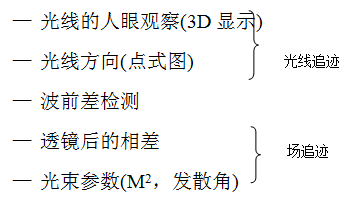

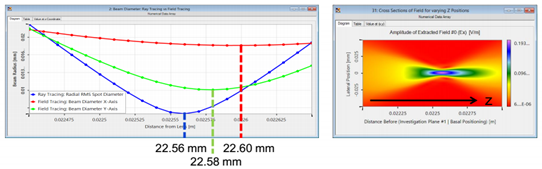

— 光線追跡：最初焦點位置檢測。

— 場追跡：包含衍射效應的更精確的焦點研究。

2. 系統說明


3. 建模及設計結果


5. 總結

VirtualLab能夠：

 利用場追跡，高精度的確定焦點位置

 可通過兩步確定位置：

— 通過光線追跡快速焦點尋找

— 利用場追跡進行焦點的高精度研究

3. 建模與設計結果

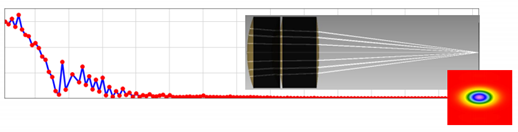

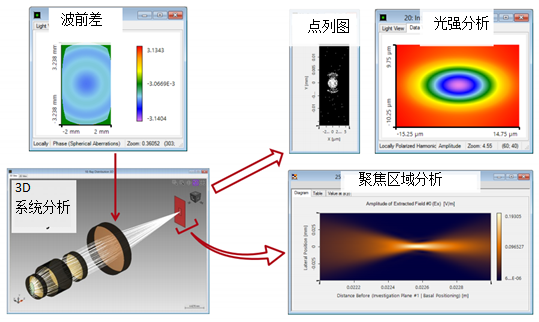

光束參數的參數優化





4. 總結

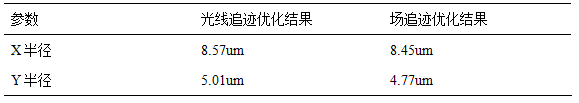

對使用光線追跡所獲得的透鏡，應用一個基于場追跡的優化步驟，可以改善透鏡設計。

第一步：利用光線追跡進行預優化進行快速仿真以獲得合適的場追跡優化起始點。

第二步：將衍射效應考慮在內，使用場追跡進行精細化優化。
