設計和分析GRIN擴散器

時間:2017-07-21 19:08來源:訊技光電作者: 技術部點擊:次打印

案例563（1.0）

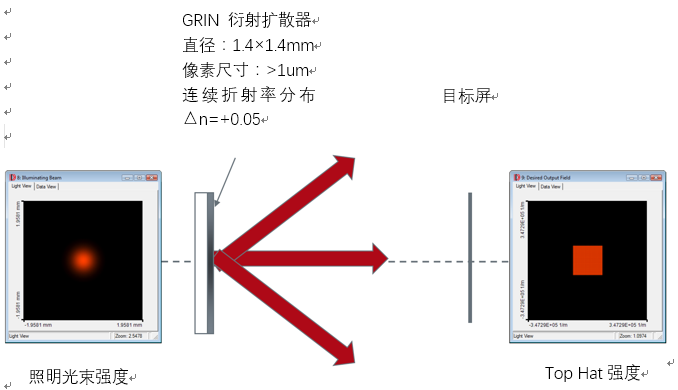

1.建模任務

 這個案例將演示設計與分析一個折射率調制的擴散器圖層以生成Top Hat圖案。

 設計包括兩個步驟：

- 設計相位函數來生成一個角譜Top Hat分布。

- 基于相位調制來計算對應的折射率調制。

 如果想要更詳細的解釋設計和分析步驟，請參見教程Tut565。

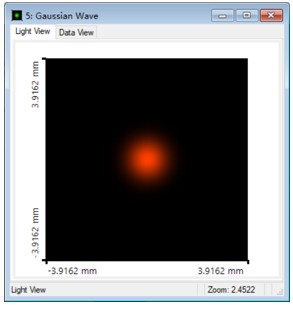

照明光束參數

 波長：632.8nm

 激光光束直徑（1/e2）：700um

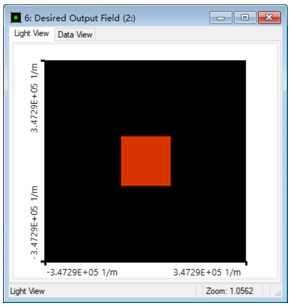

理想輸出場參數

 直徑：1°

 分辨率：≤0.03°

 效率：>70%

 雜散光：<20%

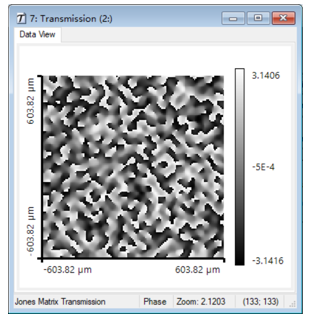

2. 設計相位函數

 相位的設計請參考會(huì )話編輯器Sc563_GRIN_Diffuser_1.seditor和優化文檔Sc563_GRIN_Diffuser_2.dp

 設計沒有離散相位級的phase-only傳輸。

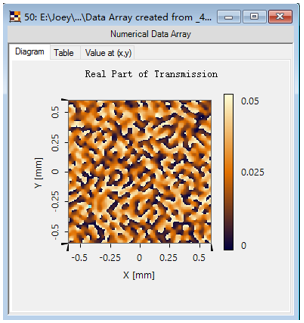

3.計算折射率調制

 最大折射率調制

△n=+0.05

 如果是GRIN層，那么厚度：12.656um

 折射率調制假設與相位調制成正比（薄元近似）。

 為得到細節請參見教程Tut565。

 優化系統文件Sc563_GRIN_Diffuser_3.lpd。

4.模擬結果

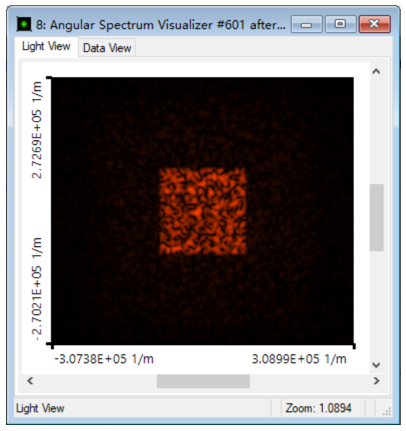

角強度分布

（參見Sc563_GRIN_Diffuser_3.lpd）

5.結論

 VirtualLab Fusion支持設計GRIN衍射光學元件和全息圖。

 優化的GRIN元件可以生成任意二維強度分布。

 可以模擬通過x/y平面上任意調制的介質中的光傳播。
