利用界面配置光柵結構

摘要

光學光柵結構在多種應用中被廣泛使用，如光譜儀、近眼顯示系統等。VirtualLab 利用傅里葉模態方法(FMM)提供了對各種光柵結構的嚴格分析功能。在光柵工具箱中，光柵結構可以通過不同的插入表面和/或者材料堆棧配置。堆棧的幾何結構通過友好的用戶界面設置，并更加復雜的光柵結構同樣可以利用堆棧表達。在本實用案例中，闡述了基于界面的光柵結構外形設置。





1. 案例展示內容

 如何使用界界面在光柵工具箱中配置光柵結構：

- 矩形光柵界面

- 轉換點列表界面

- 鋸齒光柵界面

- 正弦光柵界面

 如何在計算前改變高級選項&檢查定義的結構。


2. 光柵工具箱初始化



3. 光柵結構設置

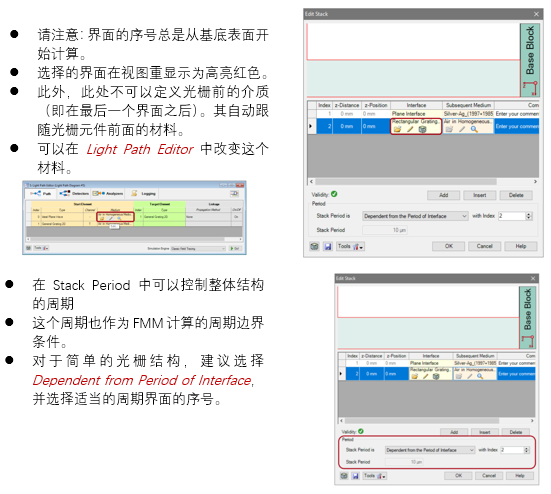

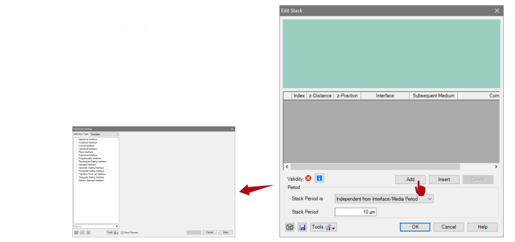

4. Stcak 編輯器

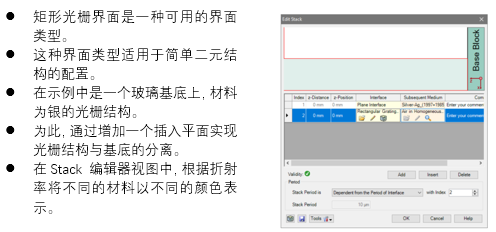

5. 矩形光柵界界面

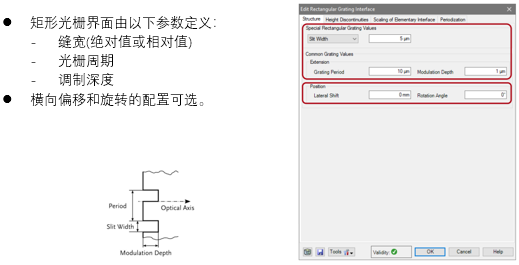

6. 矩形光柵界面參數

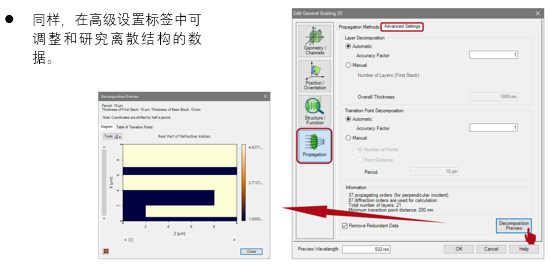

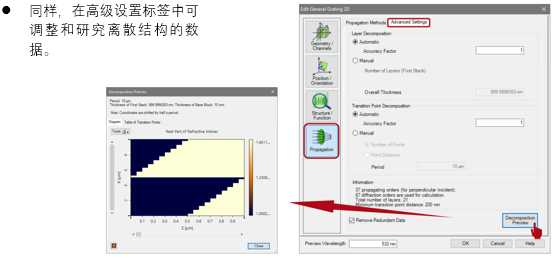

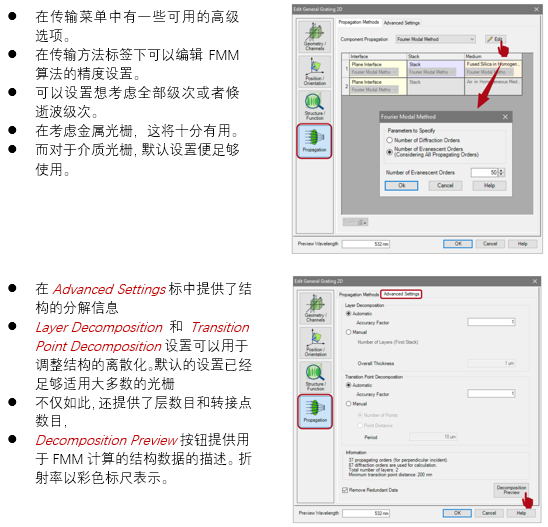

7. 高級選項&信息

  

轉接點列表界面

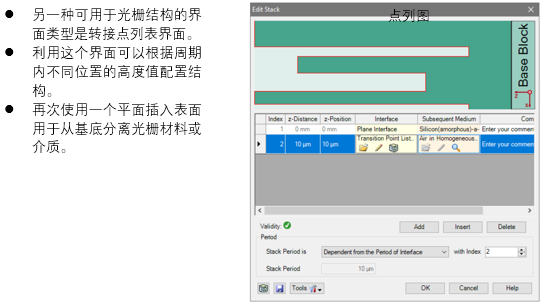

1. 轉接點列表界面

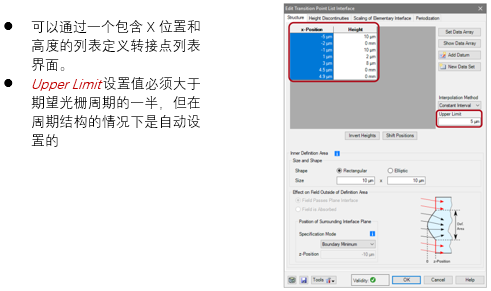

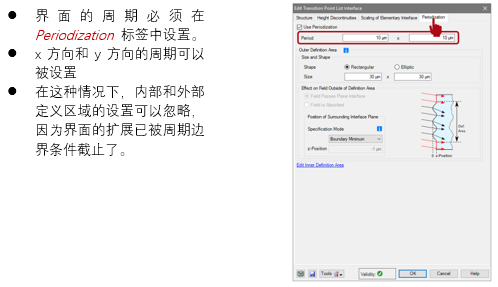

2. 轉接點列表參數



3. 高級選項&信息

  

正弦光柵界界面

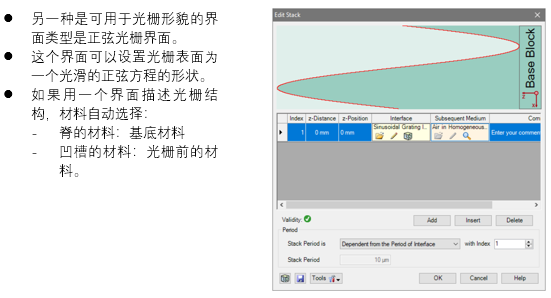

1. 正弦光柵界面

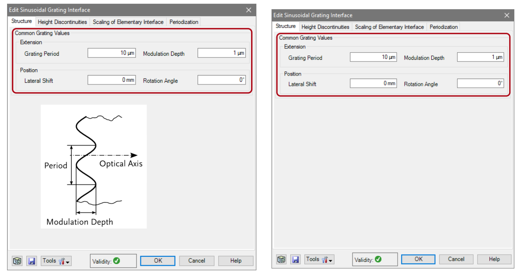

2. 正弦光柵界面參數

 正弦光柵可以由一下參數進行定義：

- 光柵周期

- 調制深度

 橫向位移和旋轉的編輯可選。

 在這樣的一個光柵界面(如同矩形和鋸齒光柵)不需要必須選擇周期。





3. 高級選項&信息



  

鋸齒光柵界面

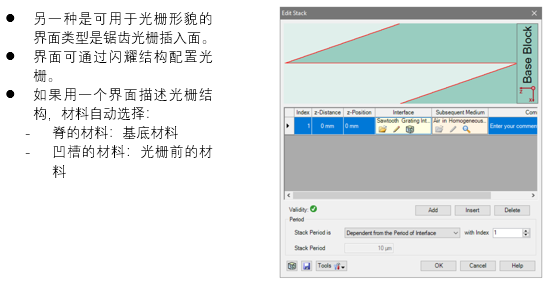

1. 鋸齒光柵界面

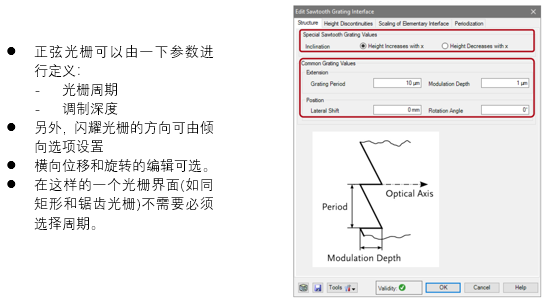

2. 正弦光柵界面參數

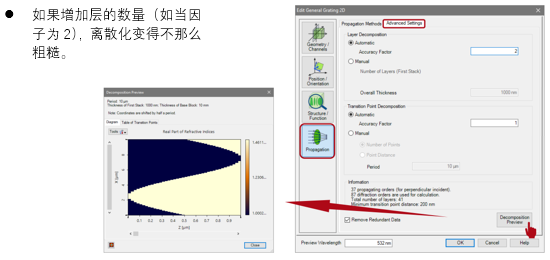

3. 高級選項&信息



關于探測器位置的備注

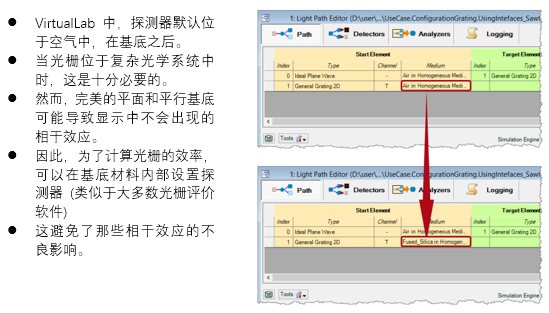

1. 探測器位置的備注

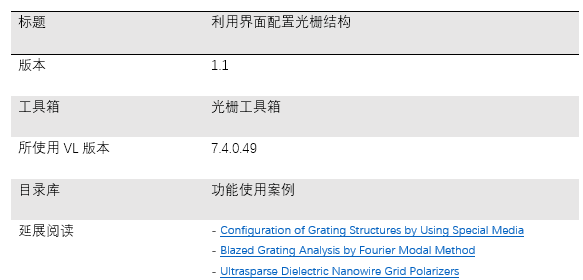

2. 文件和技術信息
