光耦合入單模光纖的最佳工作距離

摘要

單模光纖廣泛用于多種應用之中，更是在長距離光通信中扮演者重要的角色。將光發射耦合入單模光纖中在實踐中是一項極具挑戰性的任務。在本示例中，我們選擇一個市售的鏡頭，并示范了如何尋找最佳工作距離以實現獲得最大的耦合效率。尤其是，我們介紹了由場追跡得到的最佳工作距離不同于由光線光學預測的焦距。

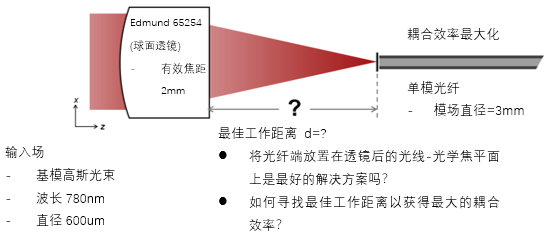

1. 建模任務

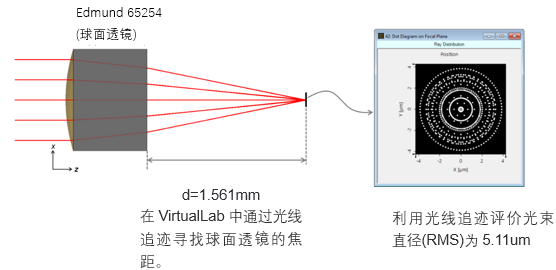

2. 利用光線追跡尋找焦距

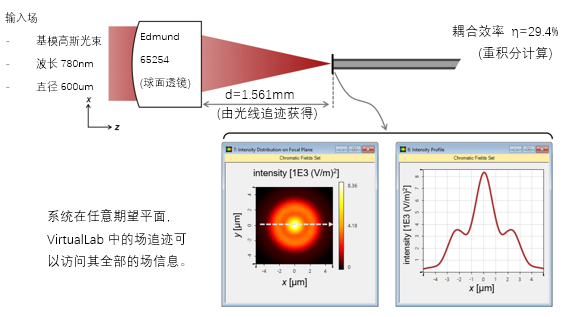

3. 光線光學焦平面上的場追跡評價

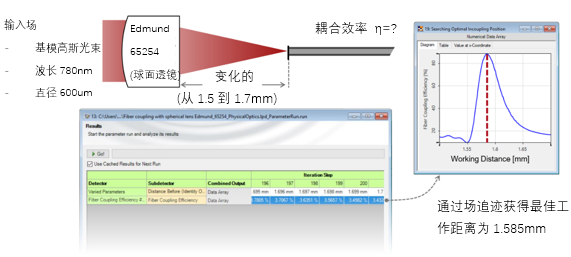

4. 利用場追跡尋找最佳工作距離

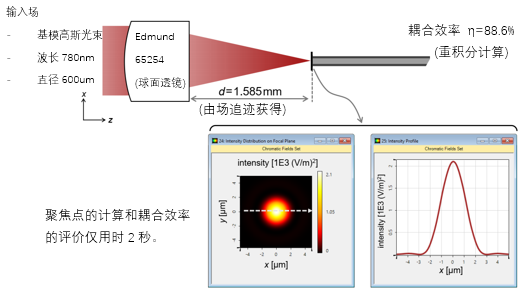

5. 在最佳工作距離出的評價

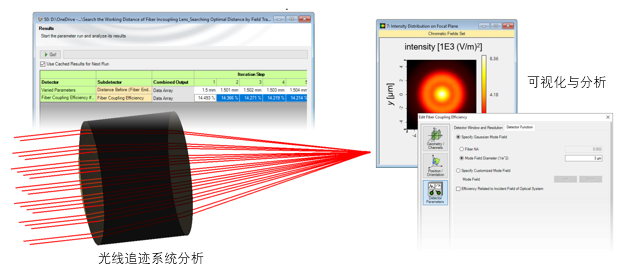

6. 走進VirtualLab



7. VirtualLab中的工作流程

 設置一個高斯場輸入

 由ZEMAX文件導入耦合透鏡

- Import Optical Systems from Zemax

 利用光線追跡尋找最佳工作距離

 利用場追跡對初始工作距離的光纖耦合效率進行評價

 使用參數運行尋找最佳的工作距離。

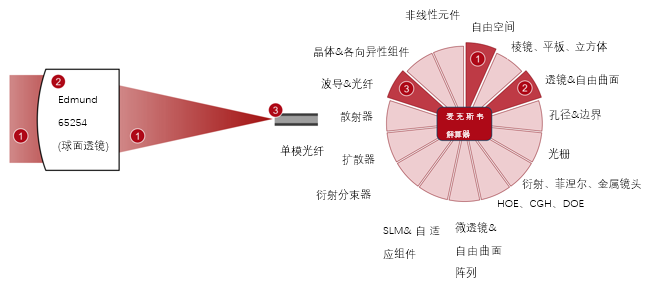

8. VirtualLab技術

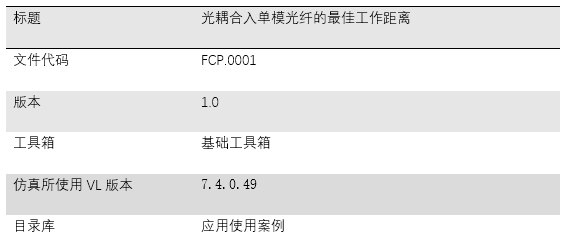

9. 文件和技術信息
