摘要
因為傾斜光柵在特定衍射級中具有高效率，故通常被用于將光耦合到光學光波導中。 如今，它們經常應用于增強和混合現實應用中。 本案將展示如何使用VirtualLab Fusion對文獻中的某些傾斜光柵的幾何形狀，具體參數如傾斜角度，填充因子和調制深度進行分析。 此外，本案例還研究了不同入射角對衍射效率的影響。

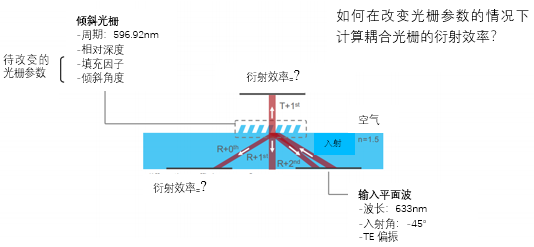

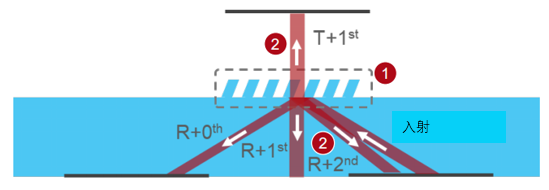

建模任務

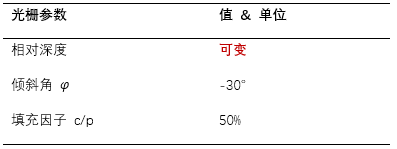

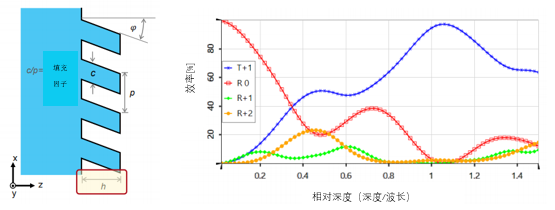

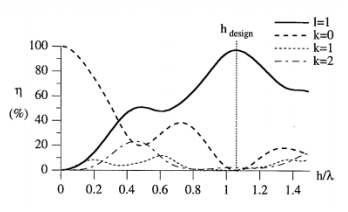

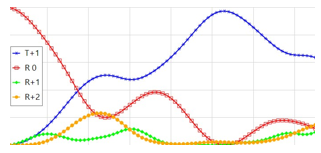

衍射效率與相對深度
在VirtualLab Fusion中通過傅里葉模態法（FMM）（也稱為RCWA）進行仿真。
參考文獻：J. Michael Miller, Nicole de Beaucoudrey, Pierre Chavel, Jari Turunen, and Edmond
Cambril, "Design and fabrication of binary slanted surface-relief gratings for a planar optical interconnection," Appl. Opt. 36, 5717-5727 (1997)

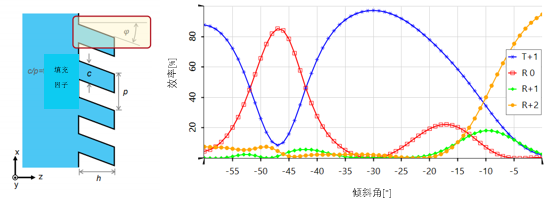

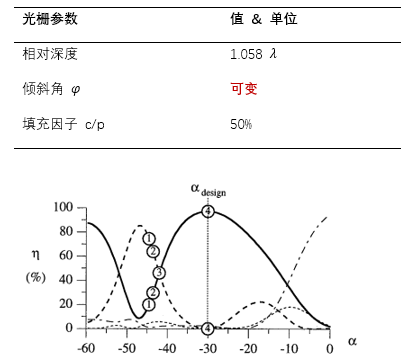

衍射效率與傾斜角度
在VirtualLab Fusion中通過傅里葉模態法（FMM）（也稱為RCWA）進行仿真。
參考文獻：J. Michael Miller, Nicole de Beaucoudrey, Pierre Chavel, Jari Turunen, and Edmond Cambril, "Design and fabrication of binary slanted surface-relief gratings for a planar optical interconnection," Appl. Opt. 36, 5717-5727 (1997)

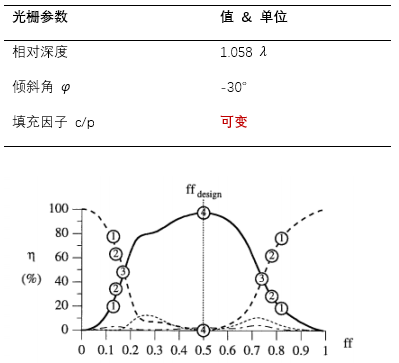

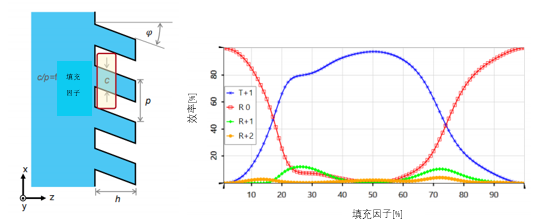

衍射效率與填充因子
在VirtualLab Fusion中通過傅里葉模態法（FMM）（也稱為RCWA）進行仿真。
參考文獻：J. Michael Miller, Nicole de Beaucoudrey, Pierre Chavel, Jari Turunen, and Edmond
Cambril, "Design and fabrication of binaryslanted surface-relief gratings for a planar optical interconnection," Appl. Opt. 36, 5717-5727 (1997).

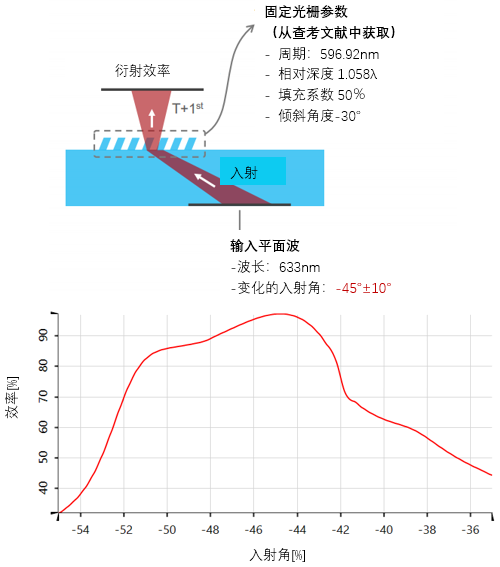

衍射效率與變化的入射角
光柵衍射效率通常受入射角影響較大。
走進VirtualLab Fusion

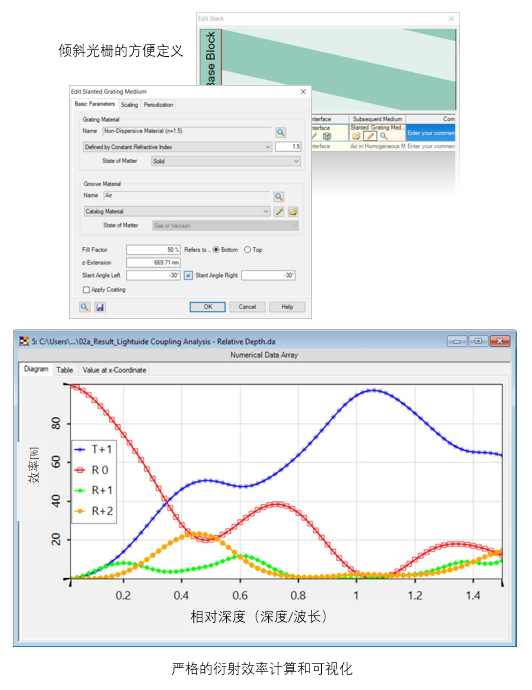

VirtualLab Fusion中的工作流程
•光波導耦合光柵結構的配置
- 傾斜光柵的高級配置
[用例]
- 使用特殊介質配置光柵結構
[用例]
- 使用接口配置光柵結構
[用例]
•分析耦合光柵衍射效率
- 用于光導耦合光柵評估的自定義探測器
[用例]
•通過掃描特定參數來檢查效率

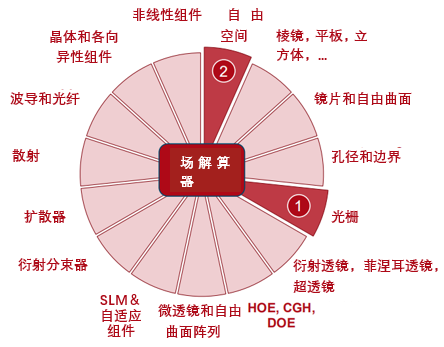

VirtualLab Fusion 技術

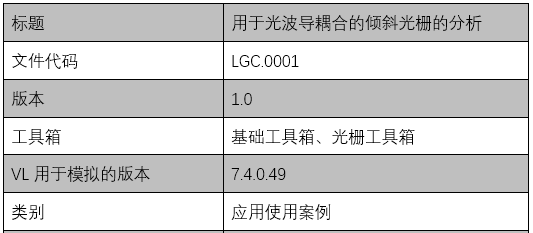

文件信息
|
