摘要
耦合光柵通常用于將期望視場（FOV）內的光發射到光導結構中，VirtualLab Fusion可用于研究此類耦合光柵的性能。在所有期望角度上獲得均勻的耦合效率是一項具有挑戰性的任務，來自Dynardo的軟件optiSLang通過使用VirtualLab Fusion的嚴格光柵分析工具作為計算內核，提供了執行此類優化任務的有效方法。

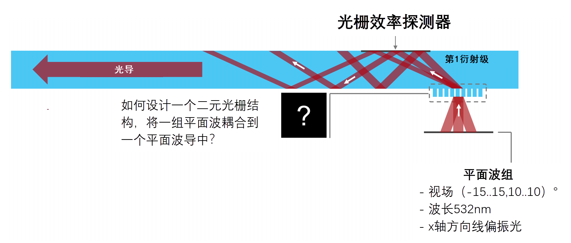

優化任務

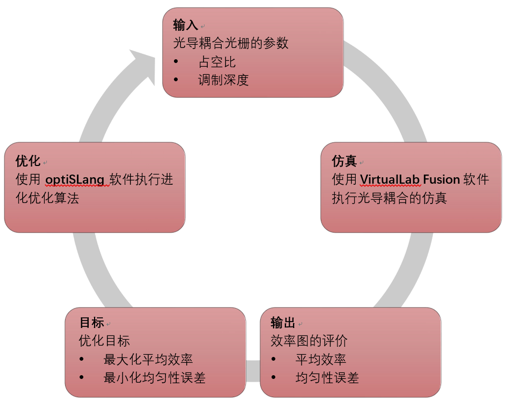

優化工作流程
應用以下優化工作流程來設計用于有效光導耦合的二元光柵
1. 定義輸入
2. 執行仿真
3. 計算輸出
4. 檢查目標
5. 執行優化
根據優化策略，新算法定義了新的輸入參數
原則上來說這是循環重復過程，直至目標達成

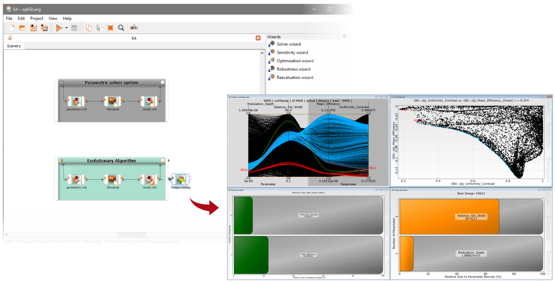

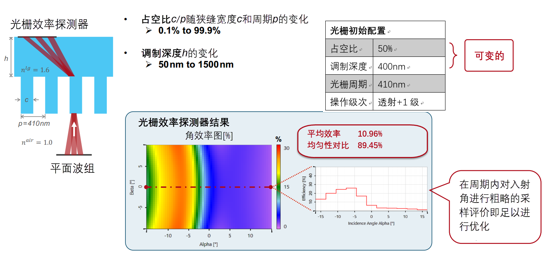

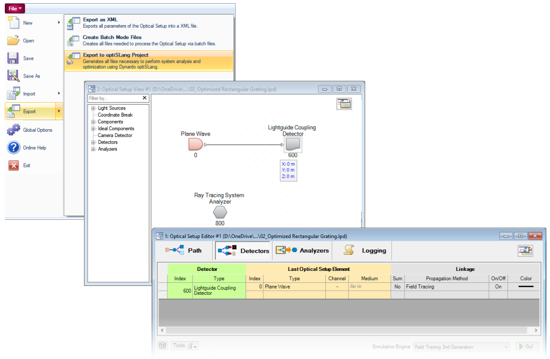

仿真結果和優化函數的配置

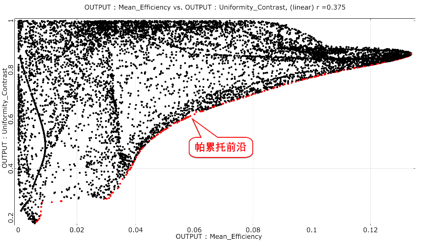

OptiSLang的優化結果
優化結果作為評價函數的函數繪制
- 平均效率
- 均勻性對比
帕累托前沿表示兩個優化函數之間的最佳折衷

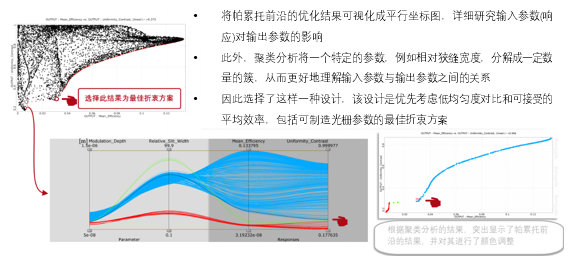

優化結果的高級評價

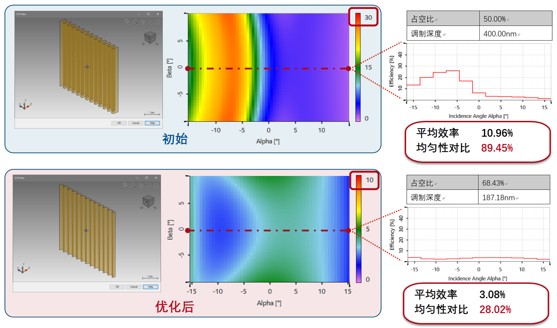

分析優化結果的耦合效率
最后，利用VirtualLab Fusion軟件對優化結果進行耦合效率分析
結果，均勻性對比顯著降低，但卻犧牲了整體效率
走進VirtualLab Fusion

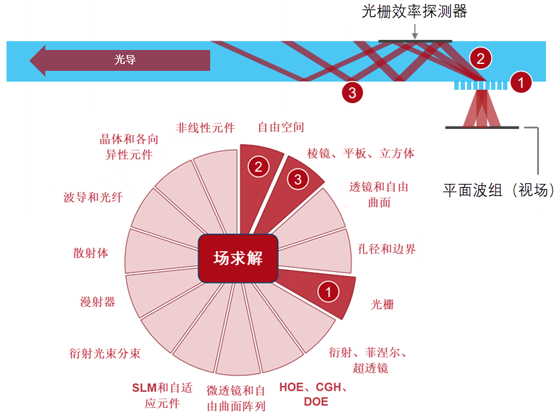

VirtualLab Fusion是一個靈活且可定制的建模工具平臺，用于模擬復雜的光學設置，例如，將一組平面波耦合到光導中
與軟件optiSLang的互連提供了對靈敏度分析、多目標和多學科優化、魯棒性評估、可靠性分析和穩健設計優化的高級工具的訪問
VirtualLab Fusion的工作流程
光柵結構的配置
- 使用界面配置光柵結構[用例]
- 使用特殊介質配置光柵結構[用例]
耦合效率的評估
- 用于光導耦合光柵評估的定制探測器[用例]
光柵結構的優化
- 使用optiSLang在VirtualLab Fusion中優化光柵
走進optiSLang
optiSLang提供了廣泛的功能，可通過易于使用的圖形用戶界面執行穩健的設計優化
它使您準備好迎接全方位的參數研究，以創(chuàng )新和加速您的虛擬光學系統開發
VirtualLab Fusion技術

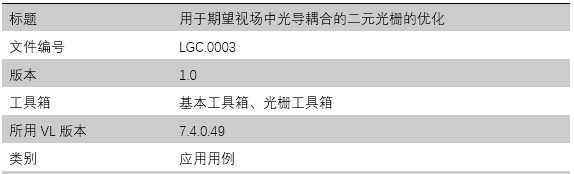

文件信息
