利用邁克爾遜干涉儀和傅里葉變換光譜法測量相干性

摘要



在干涉儀中，條紋的對比度可能取決于光源的相干特性。例如，在具有一定帶寬的光源的邁克爾遜干涉儀中，干涉條紋對比度隨光程差的不同而變化。通過測量可動鏡不同位置的干涉圖對比度，可以得到光源的相干長度。典型的傅里葉變換光譜通�；�于這種類型的光路。

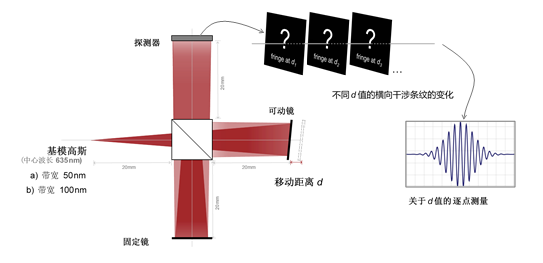

建模任務

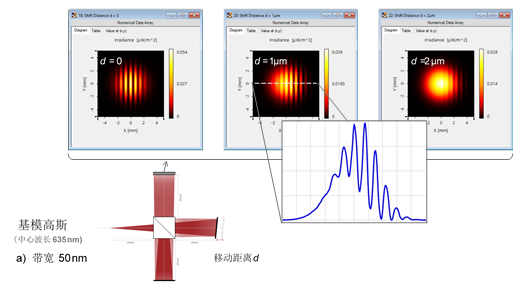

橫向干涉條紋——50 nm帶寬

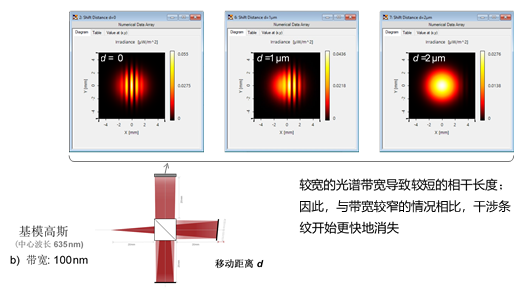

橫向干涉條紋——100 nm帶寬





逐點測量

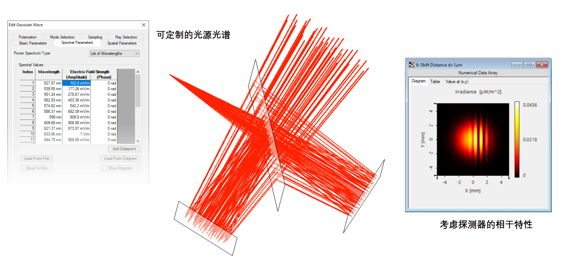

VirtualLab概覽




VirtualLab Fusion的工作流程

• 設置入射高斯場

- 基本光源模型

• 設置元件的位置和方向

-   LPD II：位置和方向

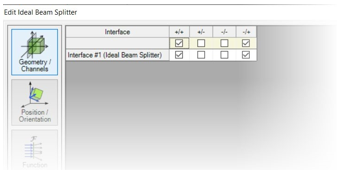

• 設置元件的非序列通道

- 用于非序列追跡的通道設置

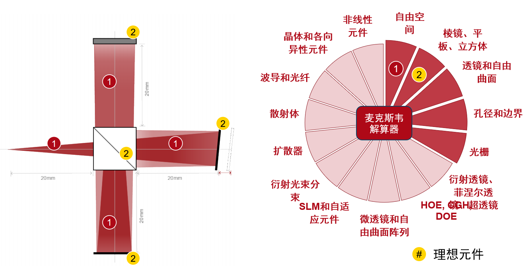

VirtualLab技術

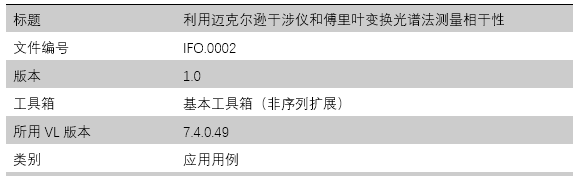

文件信息



延伸閱讀

- 激光邁克爾遜干涉儀和干涉條紋探測
- 馬赫-澤德干涉儀
- 用于光學測量的斐索干涉儀
