抗反射蛾眼結構的嚴格分析與設計

摘要

對于許多光學應用來說需要減少表面反射�？刂票砻娣瓷涞囊环N非常有效的方法是使用抗反射的納米或微米結構，啟發來源于自然界（蛾眼）。這些具有亞波長范圍特征尺寸的結構表現出關于波長和角度依賴性的獨特性質。在本文中，介紹了VirtualLab Fusion中確定抗反射結構的分析和設計。



設計任務

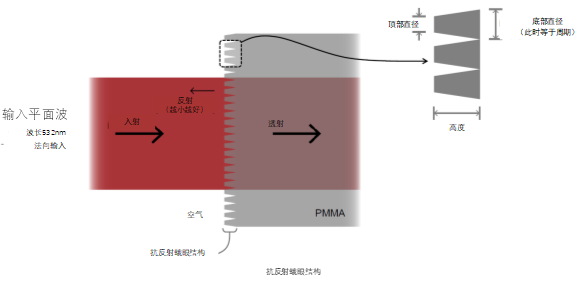

如何優化抗反射蛾眼結構的參數？最小化空氣-PMMA界面的反射？

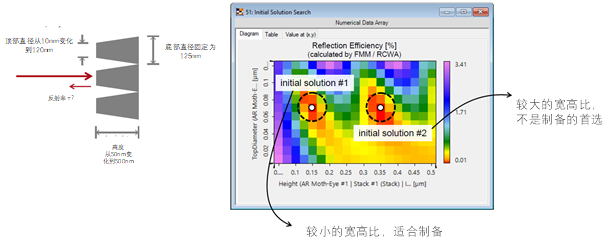

掃描參數空間以獲取初始解

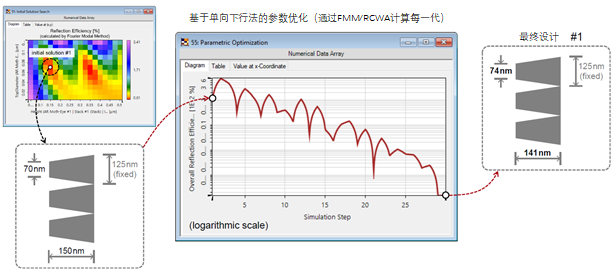

初始解#1的參數優化

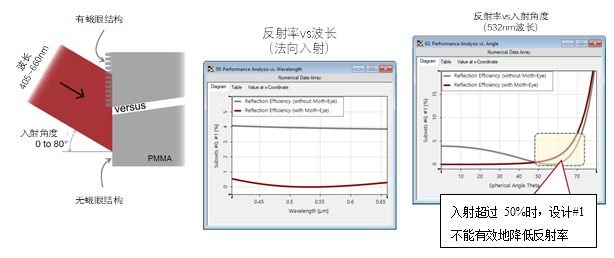

最終設計#1的性能分析

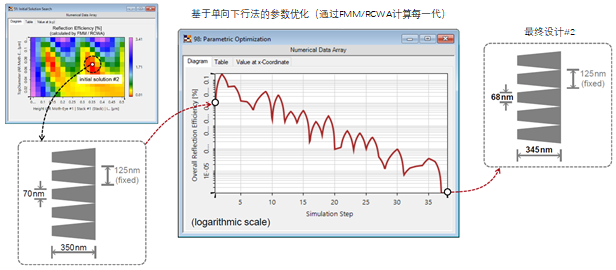

初始解#2的參數優化

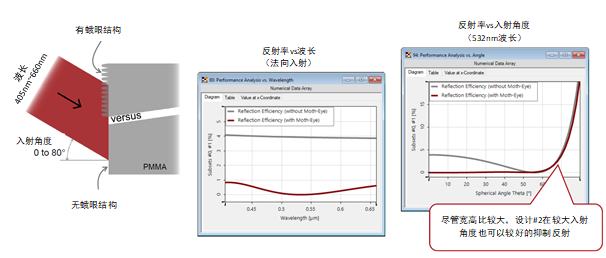

最終設計#1的性能分析

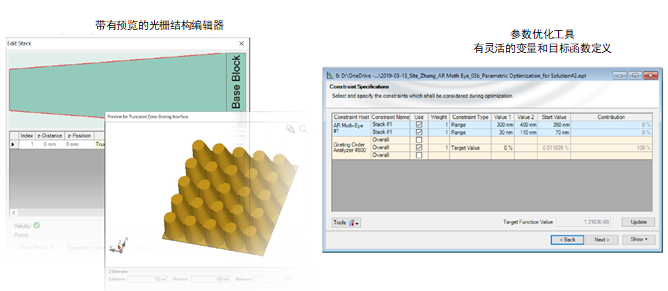

VirtualLab Fusion一瞥



VirtualLab Fusion中的工作流程



 構建光柵結構

─ Configuration of Grating Structures by Using Interfaces

─ Configuration of Grating Structures by Using Special Media

 分析光柵衍射效率

─ Grating Order Analyzer

 使用參數運算尋找初始解

─ Usage of the Parameter Run Document

 使用參數優化確定最終解



VirtualLab Fusion技術

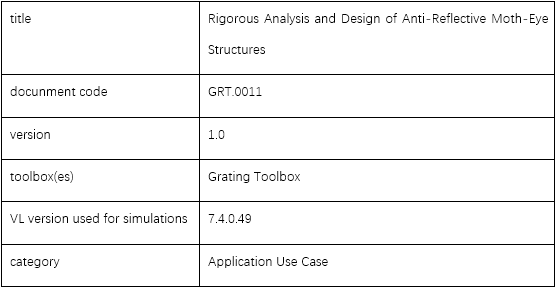

文件信息
