具有平面或曲面的標準具建模

摘要

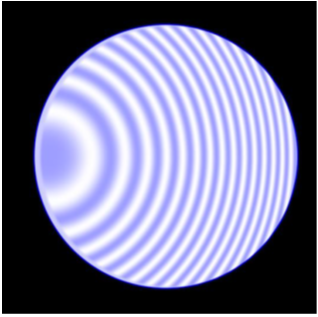

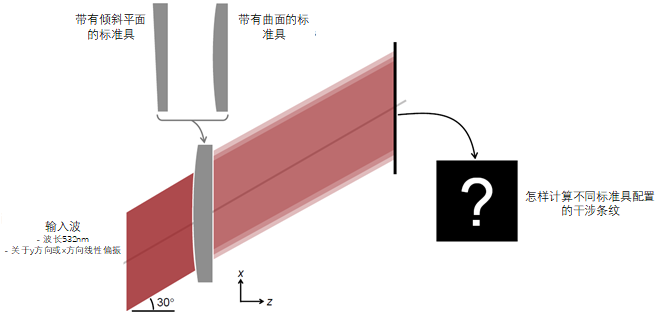

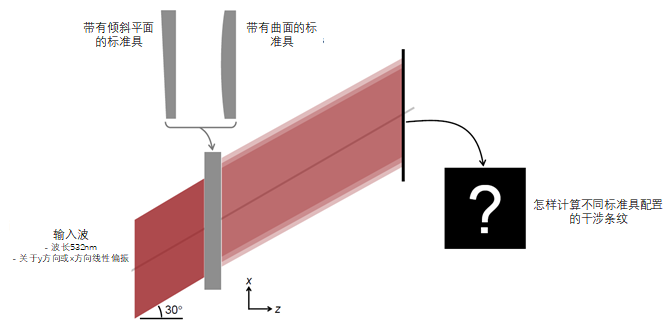

最簡單的光學標準具是具有平行表面的透明板。這種結構形成了諧振器，并且透射率和反射率隨著標準具的厚度而變化。除了最簡單的結構外，還有其他結構的標準具，例如：非平行表面和曲面，被設計用于不同的應用。利用非序列場追跡技術，分析了幾種標準具的配置，并研究了輸出干涉條紋的差異。



建模任務



建模任務

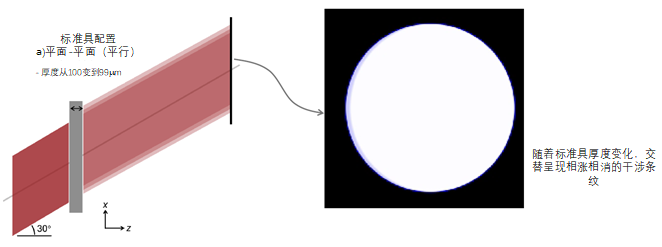

平行平面-平面

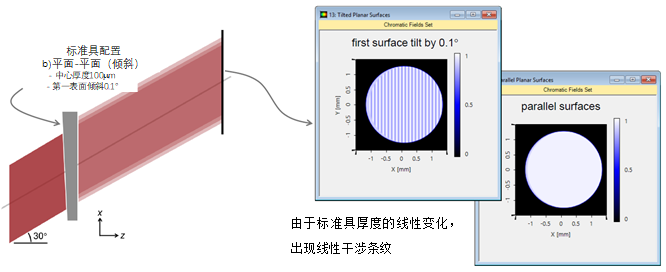

傾斜平面-平面

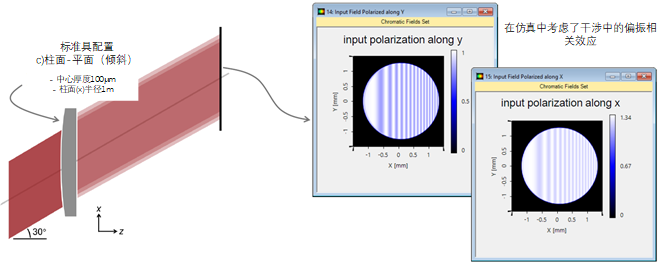

柱面-平面

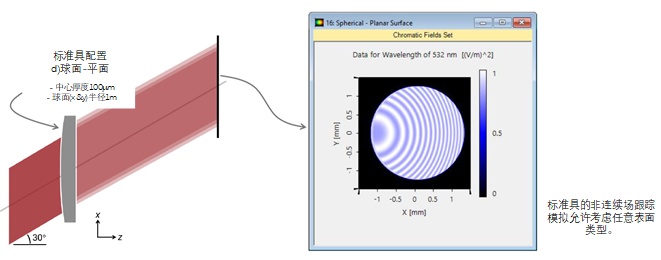

球面-平面



走進VirtualLab Fusion



VirtualLab Fusion中的工作流程


•使用界面構造組件

 - 目錄II：界面目錄[教程視頻]

•設置組件位置和方向

 - LPD II：位置和方向[教程視頻]

•調整非序列通道

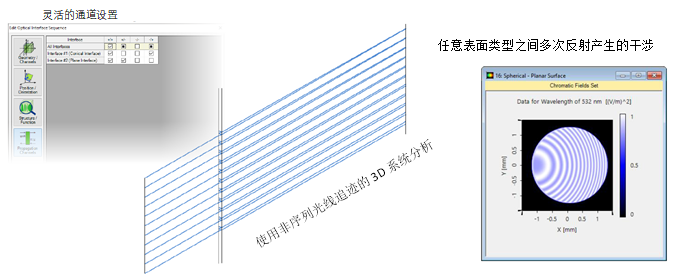

 - 非序列追跡的通道設置[使用案例]


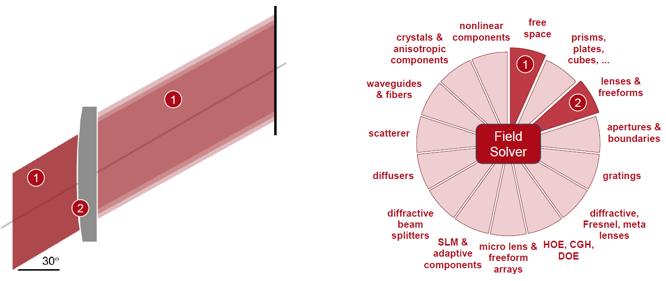

VirtualLab Fusion技術

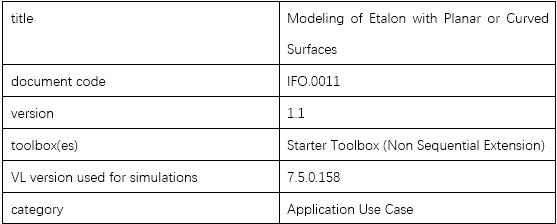

文件信息
