高衍射效率的偏振無關透射光柵的分析與設計

摘要



光柵，特別是具有與波長相當的特征尺寸的光柵，具有偏振相關的光學特性。 這使得設計的具有高衍射效率的光柵難以用于任意偏振。 根據文獻[T. Clausnitzer, et al，Proc. SPIE 5252,174-182（2003）]中報道的概念，我們展示了如何嚴格分析光柵的偏振相關特性，以及如何使用參數優化來設計具有高衍射效率的偏振無關光柵。

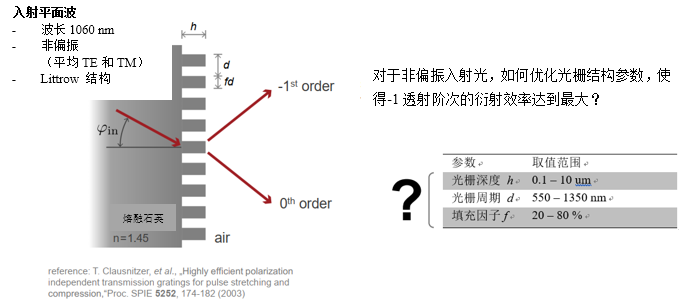

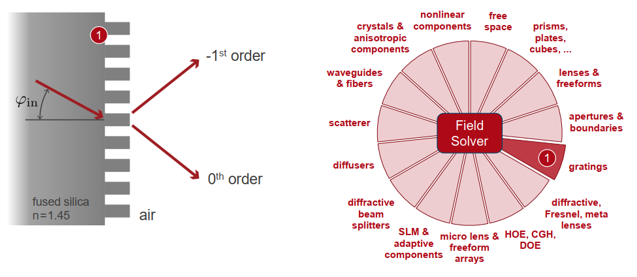

設計任務







光柵特性與參數的嚴格分析

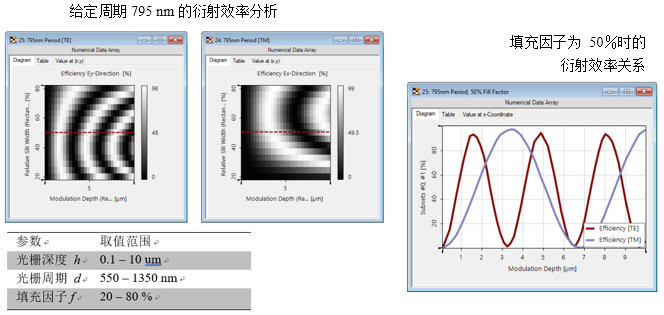

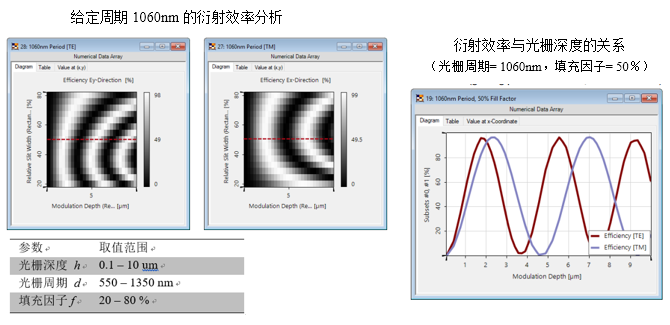

不同光柵周期的衍射效率

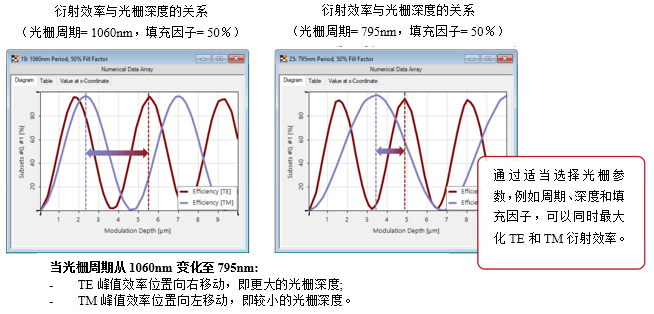

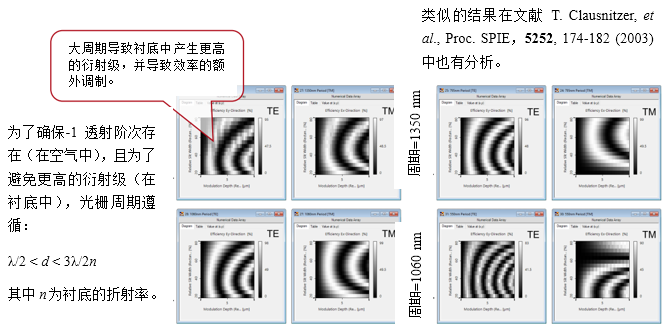

考慮光柵周期的選擇



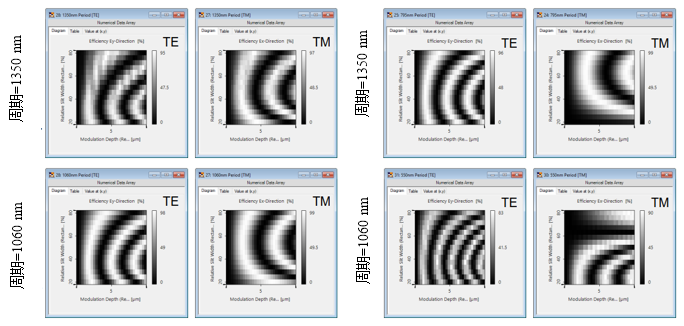

偏振相關衍射特性



偏振相關衍射特性



偏振相關衍射特性





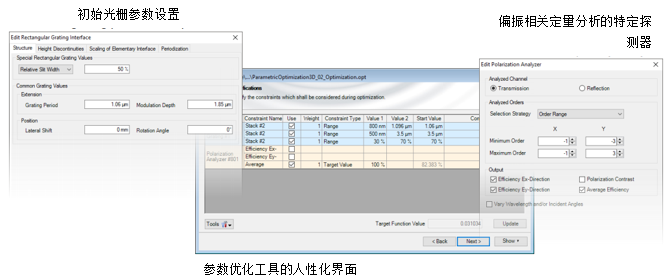

基于參數優化的光柵設計

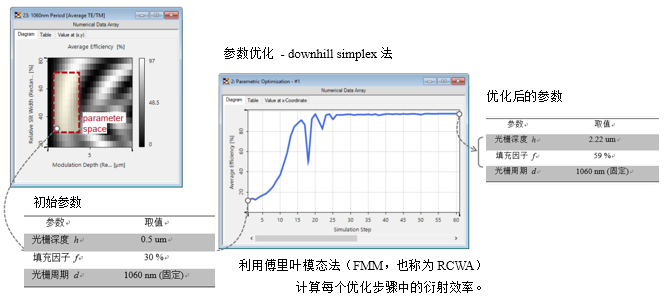

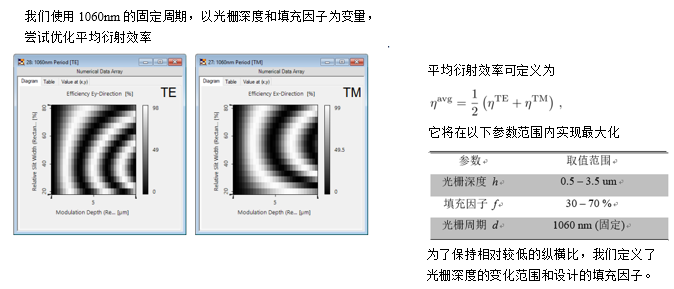

具有固定周期的二維參數優化

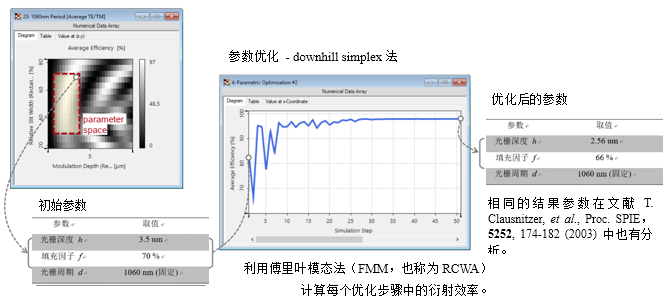

二維參數優化 - 設計＃1



二維參數優化 - 設計＃2



制造公差分析 - 設計＃2



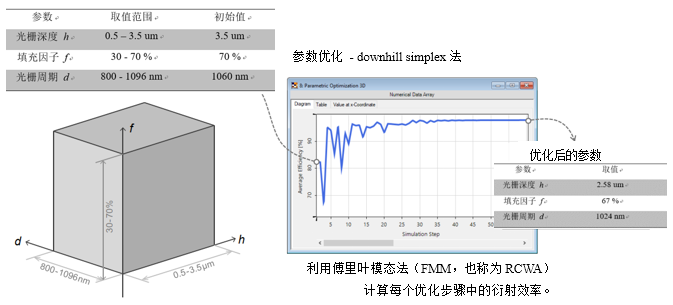

不同光柵周期的三維參數優化

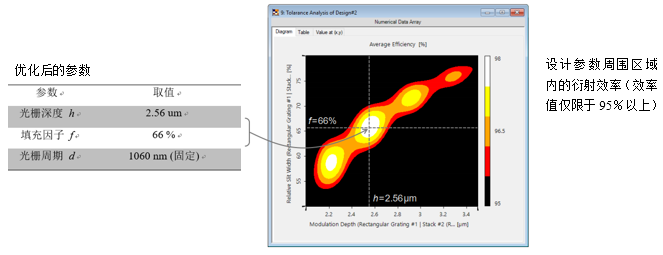

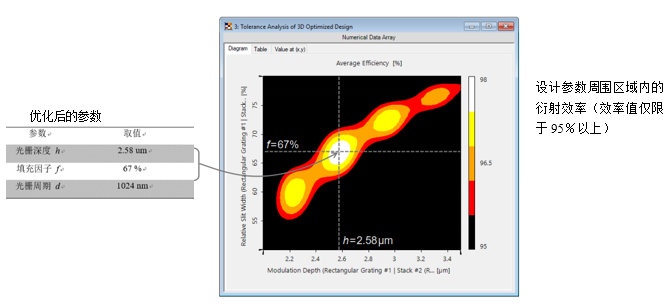

制造公差分析



走進VirtualLab Fusion

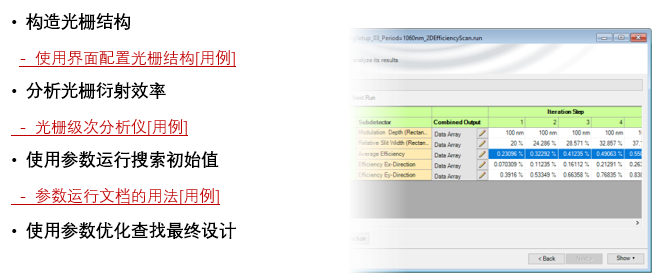

VirtualLab Fusion 工作流程





VirtualLab Fusion技術

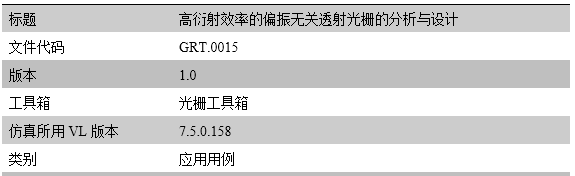

文件信息
