摘要
ZemaxOpticStudio®是一款廣泛使用的光線追跡軟件。VirtualLab Fusion可以從Zemax OpticStudio®導入光學系統，包括完整3D位置信息和鏡片玻璃。導入后，光學系統的結構數據將顯示為單獨的表面或可以組合成VirtualLab Fusion中的組件。VirtualLab Fusion可以對導入的光學系統進行光線追跡仿真，更重要的是可以進行場追跡以進一步分析系統。
Zemax導入的預處理
• 用戶PC中需要安裝Zemax OpticStudio®（最低版本15.5 SP2）。
• 需要Zemax OpticStudio®的有效許可證（需要插入加密狗）。

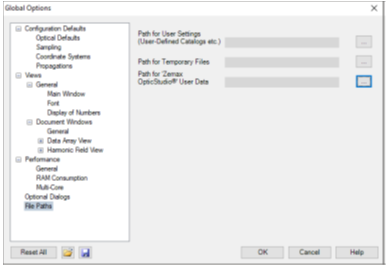

• 在VirtualLab Fusion的全局選項對話框中，請將Zemax OpticStudio®用戶數據的路徑設置為Zemax的“Glasscat”文件夾所在的地址。
導入Zemax OpticStudio®系統
在VirtualLab Fusion中，可以通過以下步驟導入Zemax OpticStudio®文件：

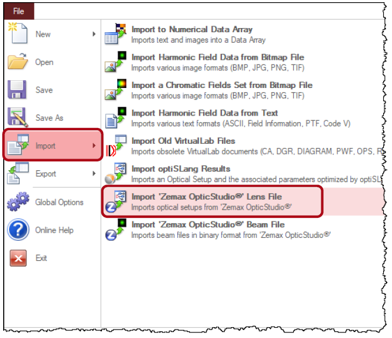

• 文件→導入→導入Zemax OpticStudio®系統
• 然后打開Zemax系統示例文件，其擴展名為“.ZMX”，包含了結構數據。
• 或者，您可以將Zemax文件拖放VirtualLab中導入。
導入Zemax OpticStudio®系統
• Zemax OpticStudio®數據中的每個界面都對應于VirtualLab Fusion中的單個界面組件。

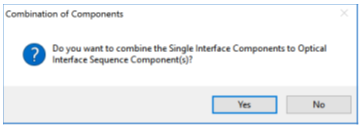

• 如果要導入的系統包含多個界面，則在導入期間會(huì )出現一個彈出窗口，詢問是否應將界面組合為光學界面序列（OIS）組件。
導入Zemax OpticStudio®系統
• 默認情況下，VirtualLab Fusion會(huì )建議將坐標斷點之間的界面組合到單個OIS組件中，因為它們通常是符合實際的。
• 導入過程中將自動轉換坐標信息，VirtualLab Fusion中導入的光學設置應包含正確的位置信息。
構建光學系統

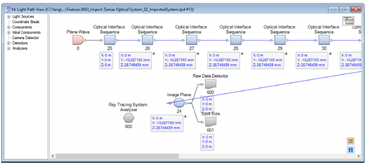

• 在組合界面后，Zemax OpticStudio®的原始光學系統在VirtualLab Fusion的光學設置中顯示為幾個OIS組件。
• 使用默認的平面波源，其光譜根據Zemax OpticStudio®文件的波長進行初始化，并根據輸入光圈直徑定義其尺寸。

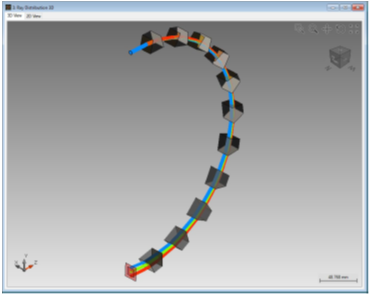

仿真結果-3D光線追跡

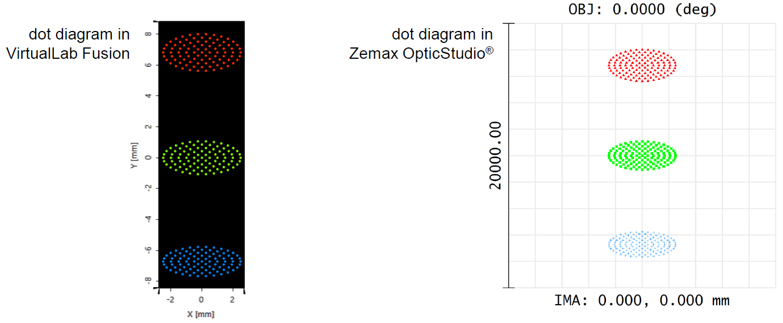

• 我們從光線追跡系統分析器開始，VirtualLab和Zemax OpticStudio®中得到的結果是類似的。

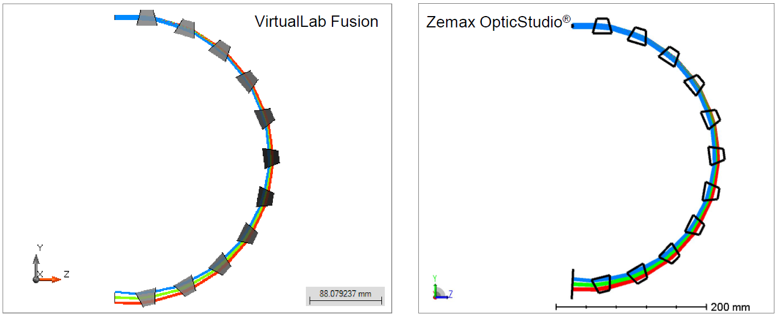

仿真結果-2D光線追跡
• 然后，運行光線追跡模擬，VirtualLab中獲得的結果也與Zemax OpticStudio®的結果一致。

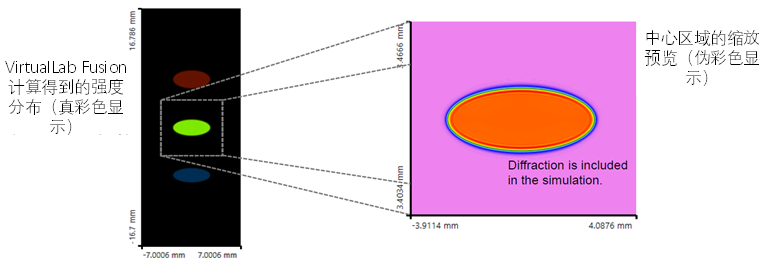

仿真結果-場追跡
• 要包括場信息和其他傳播效應（如衍射），只需切換到VirtualLab Fusion中的場追跡引擎即可。

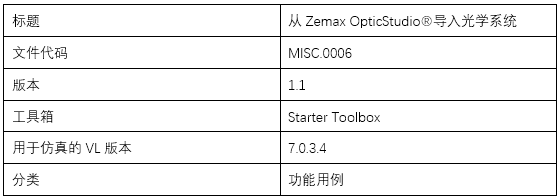

文件信息
|
