通過瑞利判據對顯微鏡物鏡進行分辨率研究

摘要


通�？梢圆捎萌鹄�判據理論表征顯微鏡的分辨率，瑞利判據是1896年由第三代瑞利男爵約翰·威廉·斯特拉特(John William Strutt)提出的。該理論認為，當一個艾里圖樣的中心與另一個艾里圖樣的第一個最小值重疊時，就可以分辨它們。在這個例子中，我們根據瑞利的理論，檢驗不同數值孔徑(NA)顯微物鏡的分辨率。

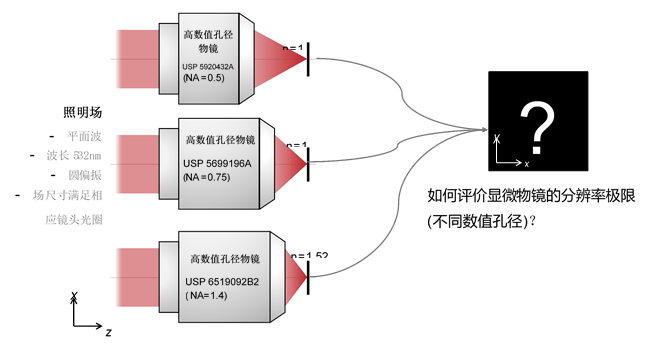

建模任務

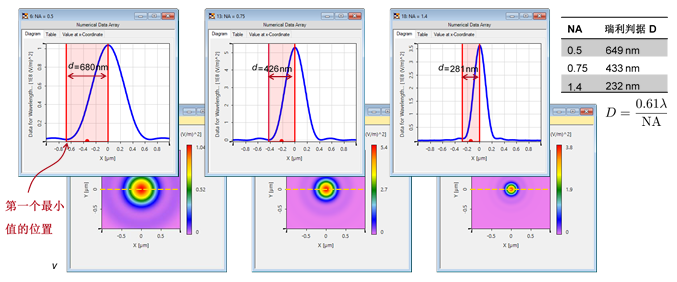

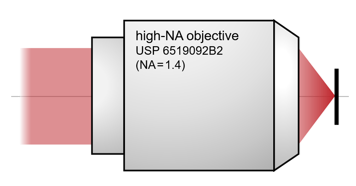

真實物鏡的評估




真實物鏡的評估

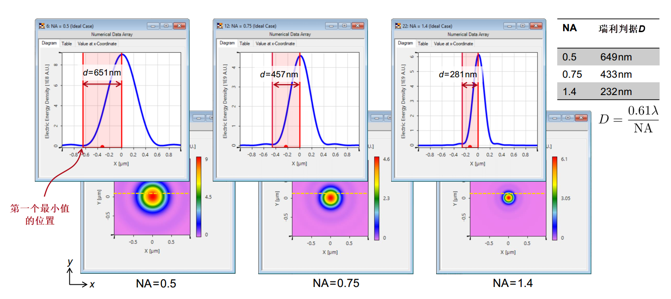

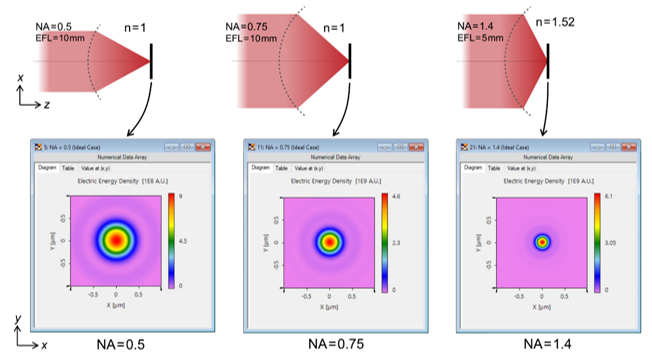

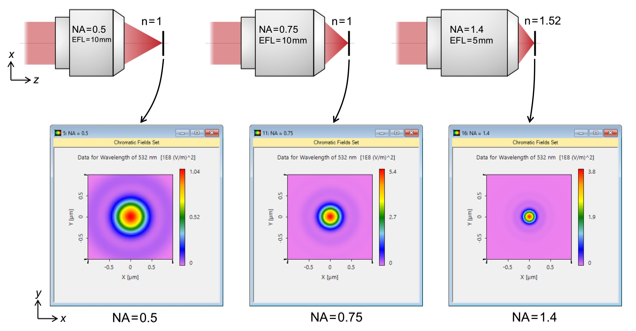

用德拜-沃爾夫積分法評價理想透鏡




用德拜-沃爾夫積分法評價理想透鏡




走進VirtualLab Fusion

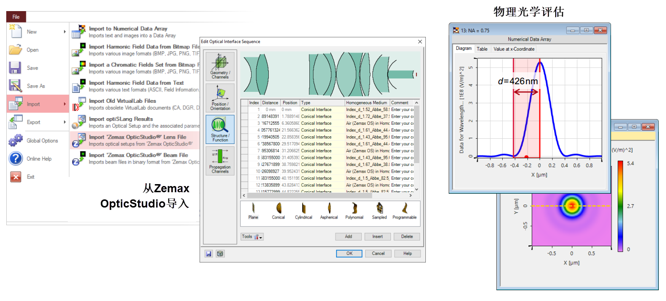

VirtualLab Fusion的工作流程

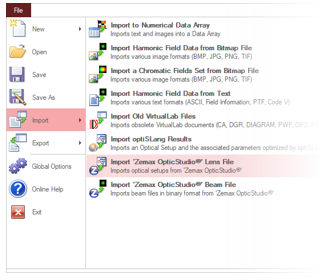

 從Zemax OpticStudio®導入透鏡系統

- 從Zemax導入光學系統 [用例]

 分析實際透鏡系統的成像性能

- 分析高NA物鏡聚焦 [用例]

 使用Debye-Wolf積分作為參考

- Debey-Wolf積分計算器 [用例]

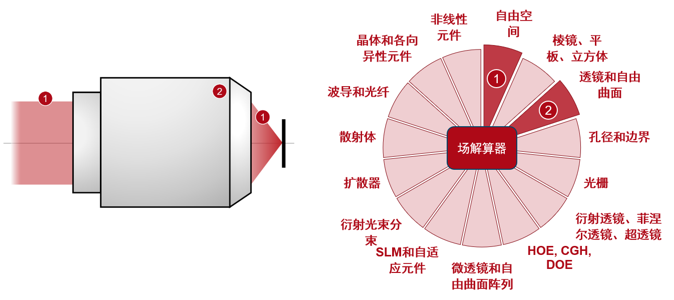

VirtualLab Fusion技術

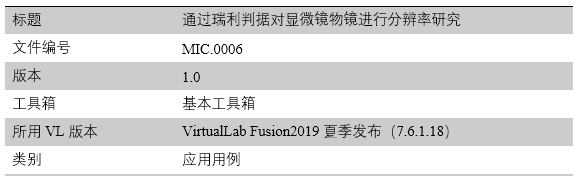

文件信息




延伸閱讀

- 分析高NA物鏡聚焦

- Debey-Wolf積分計算器

- 用德拜-沃爾夫積分研究理想矢量聚焦情況
