馬赫-澤德干涉儀

摘要

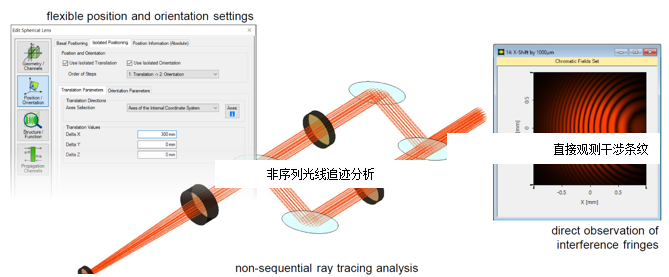

干涉測量法是光學計量學的重要技術。 它被廣泛用于例如，表面輪廓、缺陷、高精度的機械和熱變形。 作為一個典型示例，在VirtualLab Fusion中借助非序列場追跡，構建了具有相干激光光源的Mach Zehnder干涉儀。 證明了光學元件的傾斜和移位如何影響干涉條紋圖案。

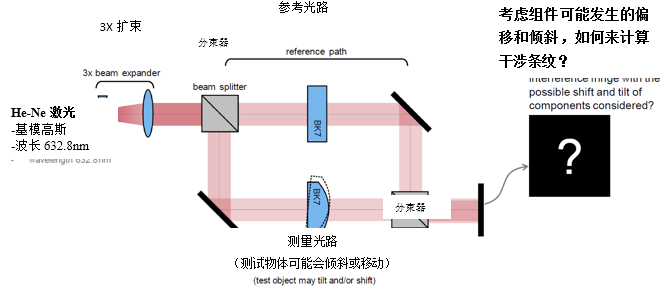

建模任務

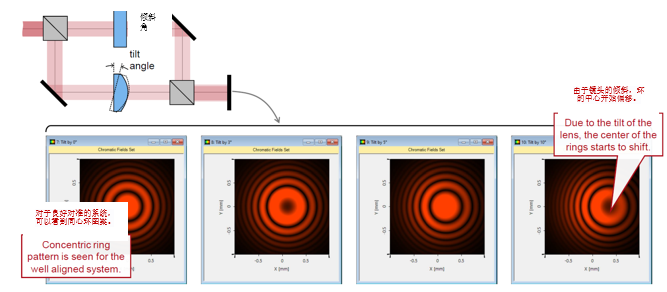

元件傾斜引起的干涉條紋

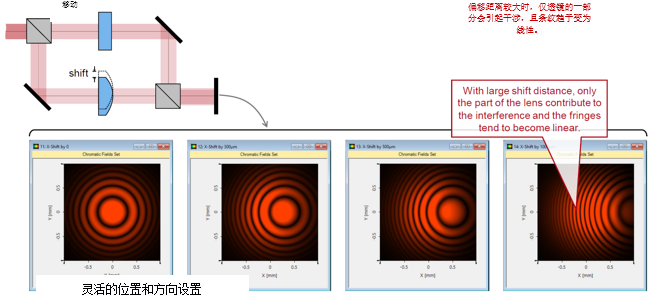

元件移動引起的干涉條紋



走進VirtulLab Fusion



VirtualLab Fusion工作流程



• 設置入射高斯場

−基本源模型[教程視頻]

• 設置組件的位置和方向
• −LPD II：位置和方向[教程視頻]
• 設置組件的非序列通道

− 非序列追跡的通道設置[用戶案例]

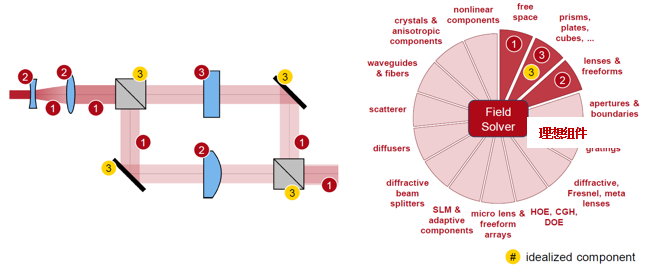

VirtualLab Fusion技術

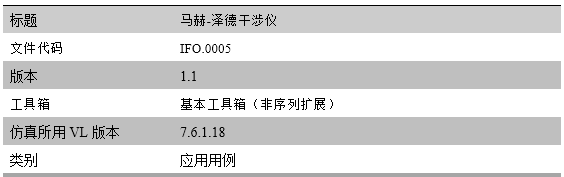

文件信息

應用用例

進一步閱讀 -基于激光的邁克爾遜干涉儀和干涉條紋觀測

-用于光學測試的Fizeau干涉儀
