低菲涅耳數系統中的針孔建模

摘要



對低菲涅耳數的成像系統的建模是具有挑戰性的。在這樣的系統中，光的傳播很大程度上取決于衍射，為了正確地對整個系統進行建模，必須考慮多個表面和孔徑上可能的衍射。通過VirtualLab Fusion中的傅立葉變換設置，可以靈活地調整此類衍射效果的包含范圍。在此示例中，我們顯示了由于低菲涅爾數系統內部的透鏡孔徑和針孔而引起的衍射效應。

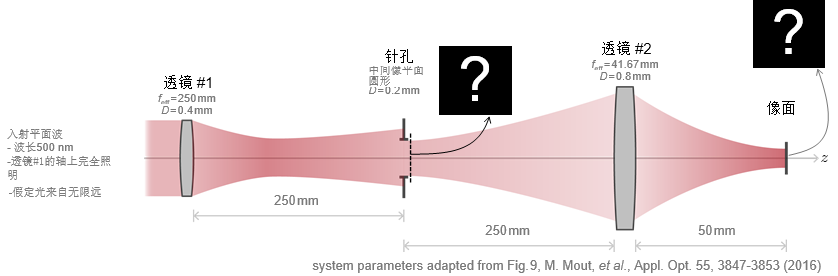

建模任務



在低菲涅耳數系統中，我們展示

-針孔如何截斷中間像面上的光

-如何計算最終像面上的光斑大小

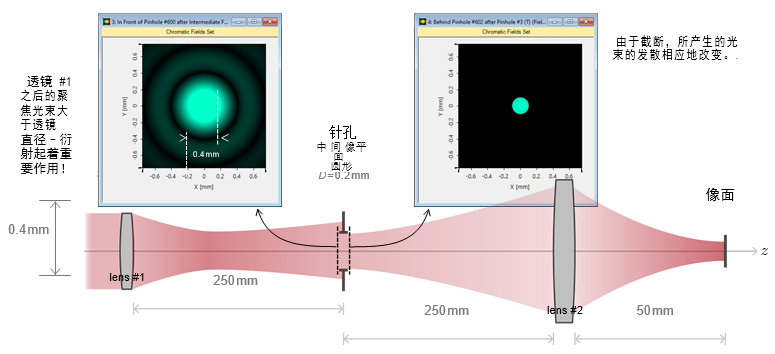

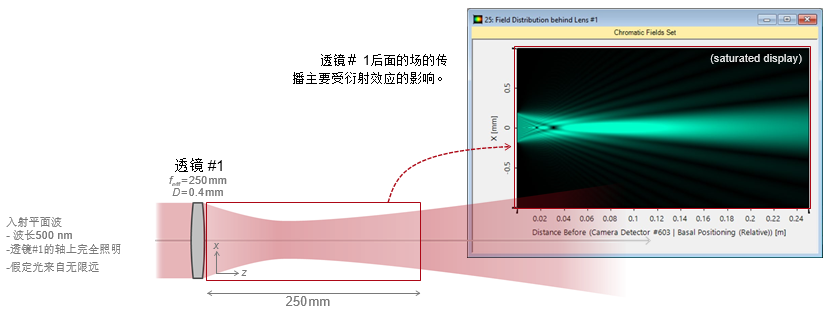

在透鏡 #1后面的場的傳播





在針孔前后

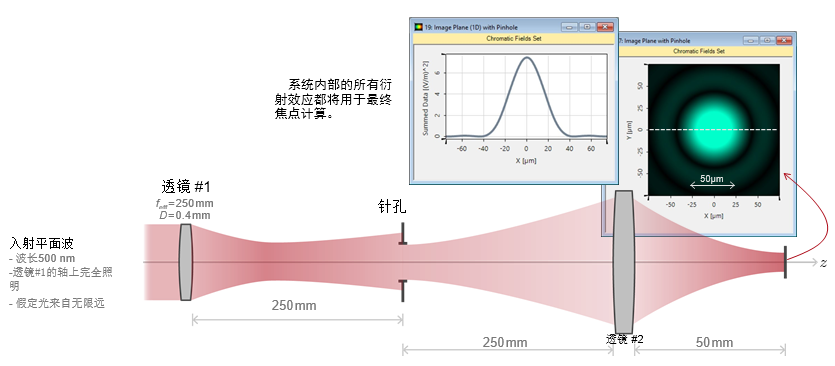

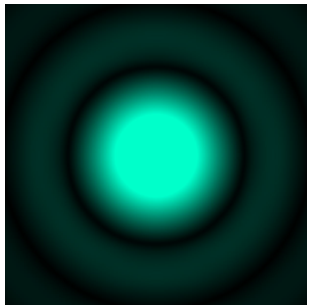

像面處的焦點

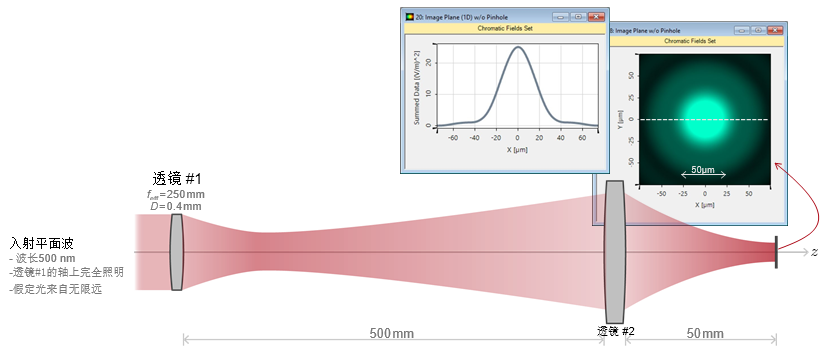

無針孔時像平面上的焦點

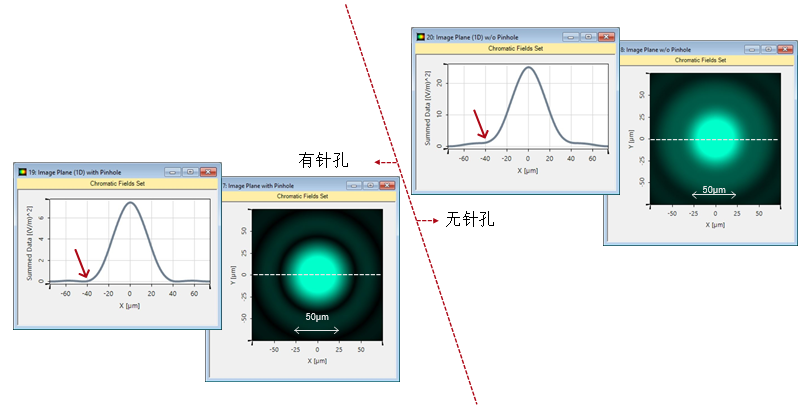

對比：有針孔和無針孔

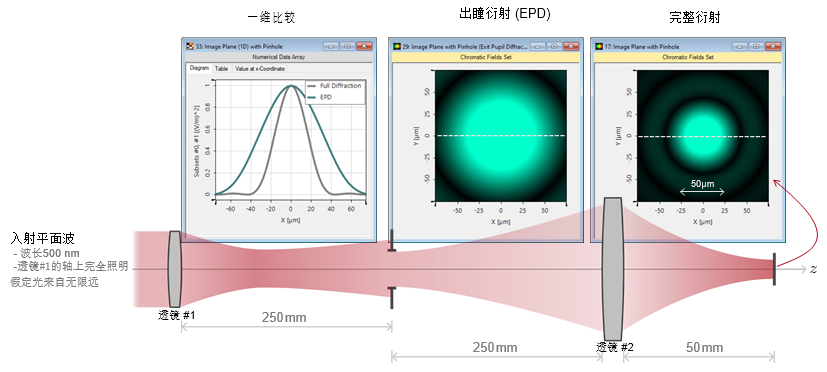

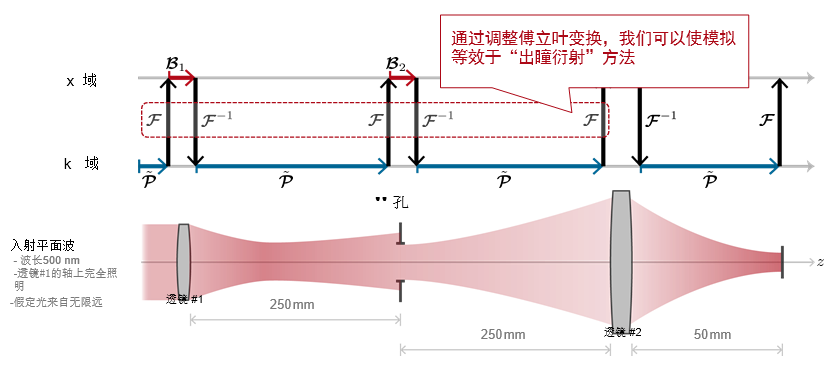

附錄：出瞳衍射（EPD）方法





附錄：出瞳衍射（EPD）方法





附錄：出瞳衍射（EPD）方法

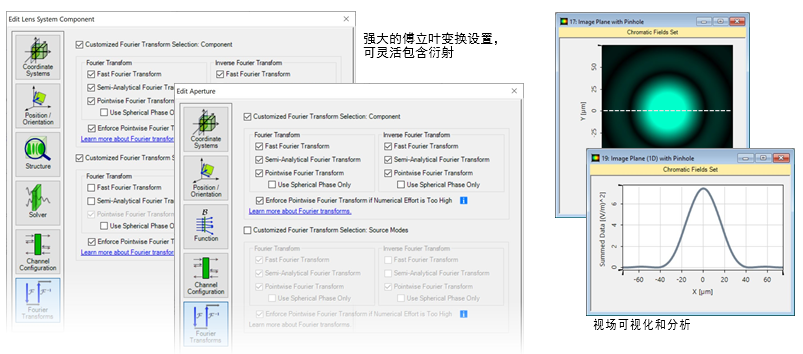

VirtualLab Fusion的操作





VirtualLab Fusion操作流程



• 設置元件的位置和方向

− LPD II: Position and Orientation [Tutorial Video]

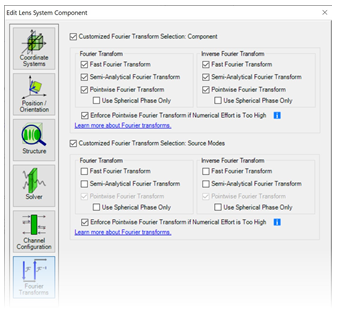

• 根據情況正確設置傅立葉變換



• 使用參數運行沿z軸掃描

− Usage of the Parameter Run Document [Use Case]

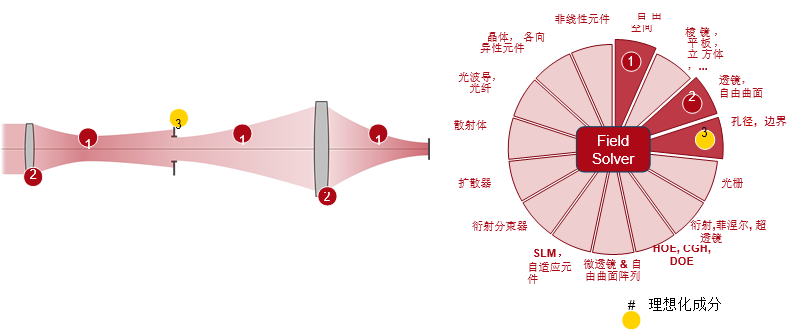

VirtualLab Fusion 技術

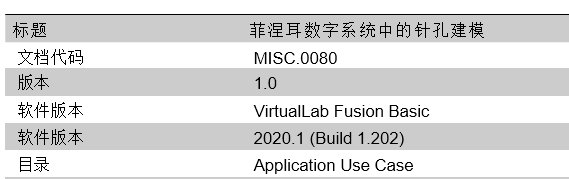

文檔信息





進一步閱讀

- Laser Beam “Clean-Up” with Spatial Filter
- Automatic Selection of Fourier Transform Techniques in Free-Space Propagation Operator
