傅里葉變換設置——實例討論

1. 摘要

VirtualLab Fusion包含了多種場求解器和函數。它們可以在空間域或空間頻率域工作。為了將不同的求解器和函數簡建立連接，實現復雜系統的建模，x域和k域之間的轉換是至關重要的一步。 在本文中，我們將通過不同實例的討論來示范如何對VirtualLab Fusion中有三種傅里葉變換算法進行設置。

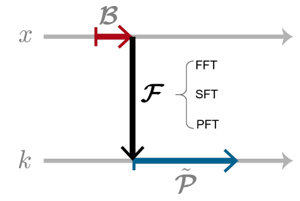

2. 三種傅里葉變換

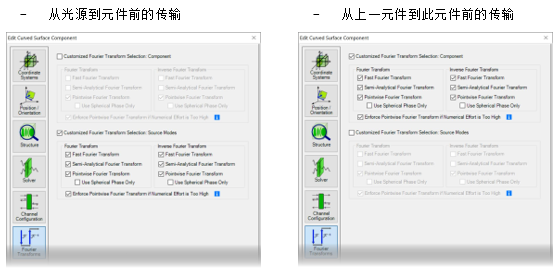

3. 每個元件的設置



4. 每個元件的設置



 傅里葉變換設置



 

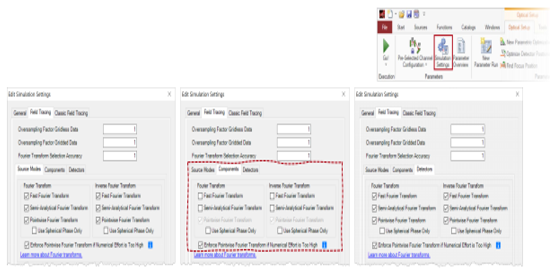

5. 默認的傅里葉變換設置



 

6. 特殊情況



實例#1：低菲涅爾數系統中的針孔

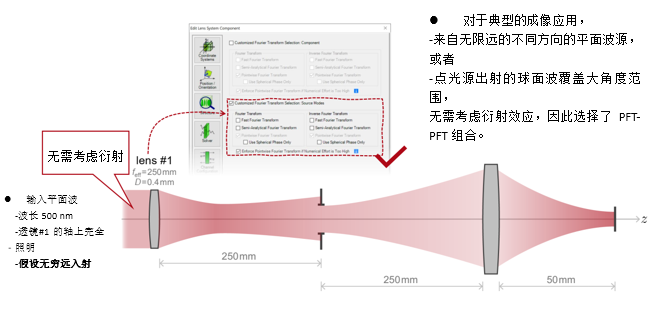

1. 實例#1：成像的光源模式

查看完整的應用實例

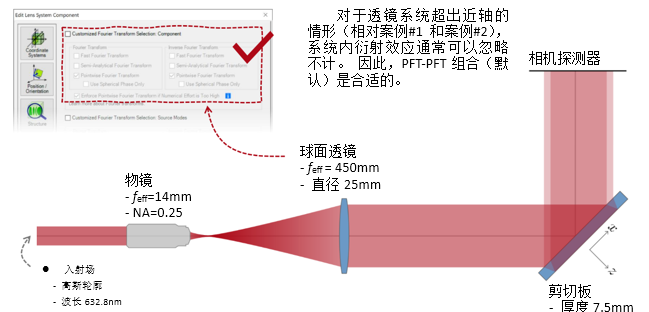

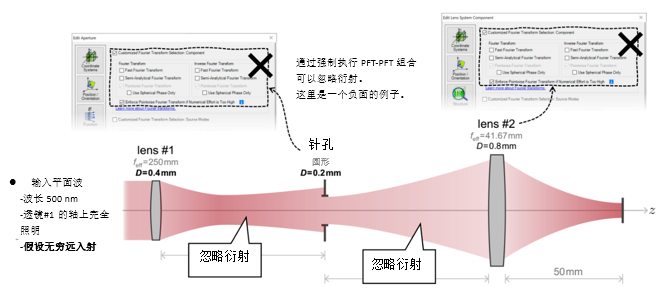

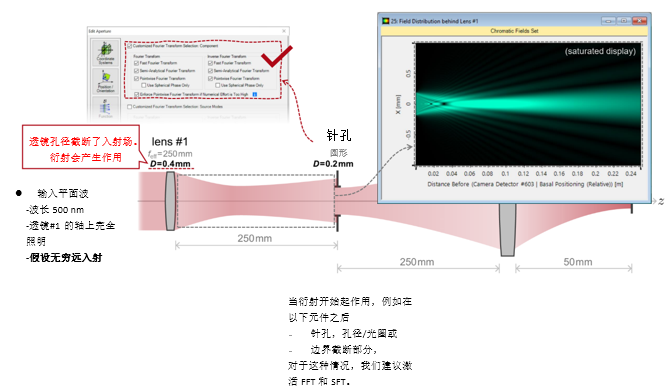

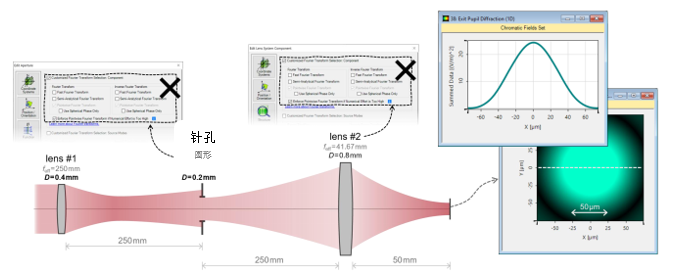

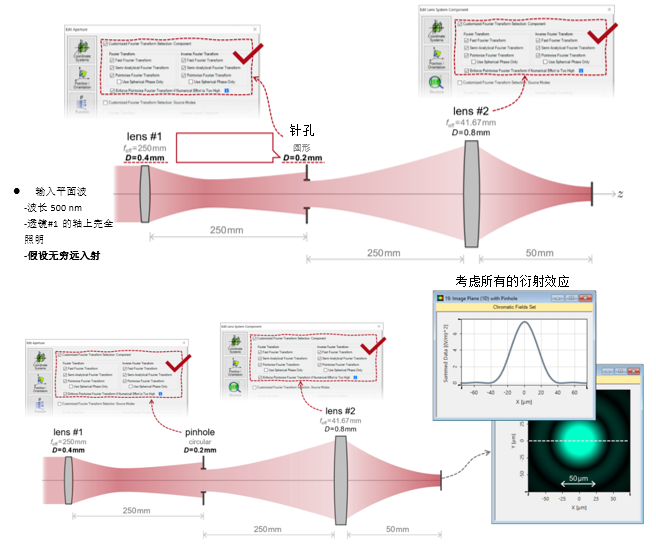

2. 實例#1：系統內部包含的衍射效應





3. 實例#1：出瞳衍射法

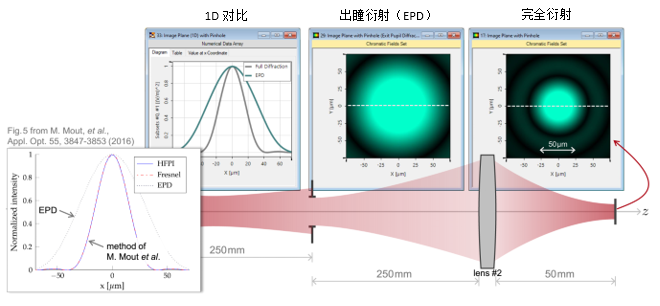

4. 實例#1：出瞳衍射與對比

 

實例#2：用于激光導星的無焦系統

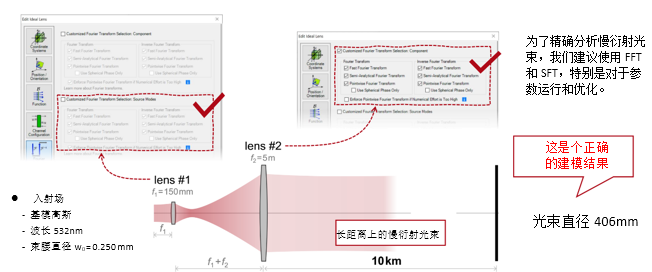

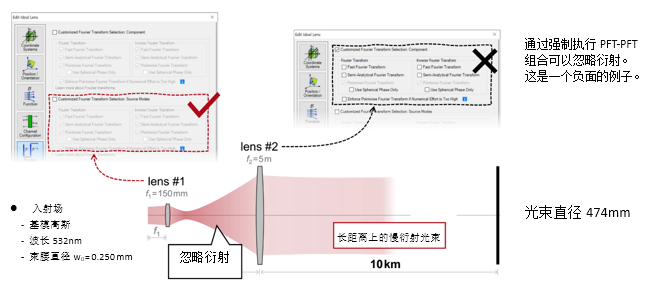

1. 實例#2：包含所有可能的衍射

查看完整的應用實例


2. 實例#2：忽略透鏡間的衍射效應

 

實例#3：剪切干涉法的準直測試

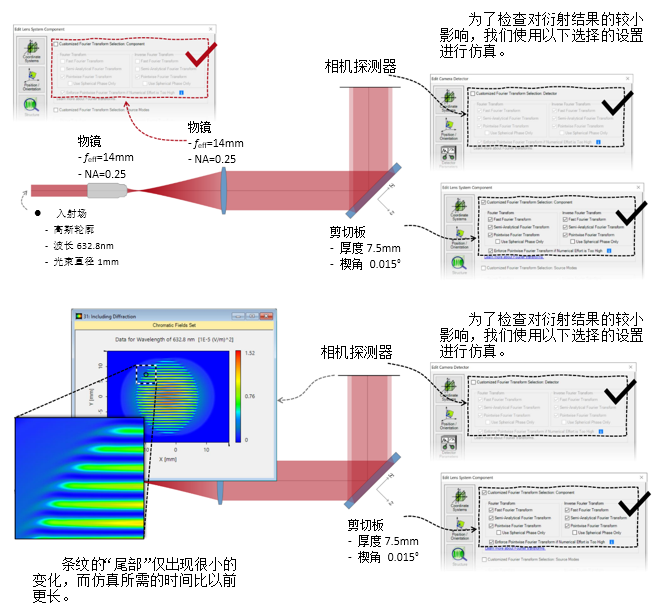

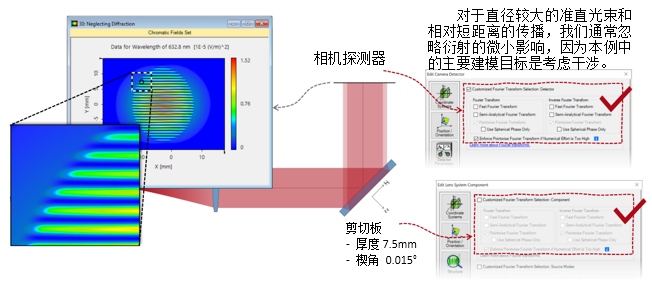

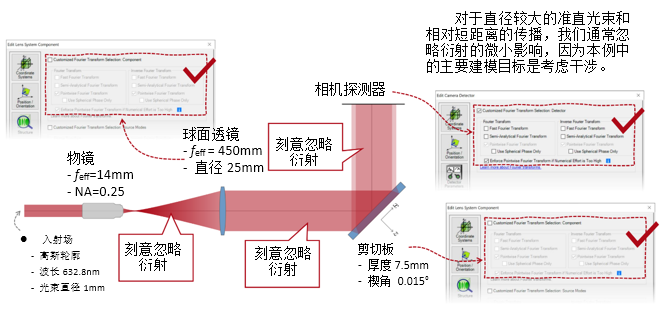

1. 例#3：刻意忽略衍射

查看完整的應用實例



2. 實例#3：包含衍射





文件信息





更多信息
-       Automatic Selection of Fourier Transform Techniques in Free-Space Propagation Operator
-       Pinhole Modeling in a Low-Fresnel-Number System
-       Analysis and Design of Afocal Systems for Laser Guide Stars
-       Collimation Testing with Shearing Interferometry
