激光導星無焦系統的分析與設計

摘要

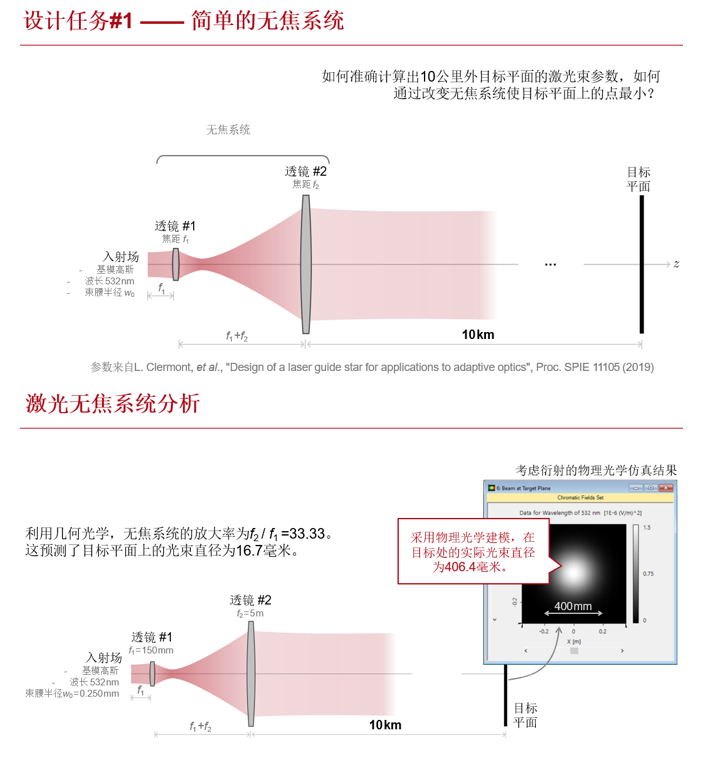

在天文望遠鏡中，經常使用激光導星來校正大氣畸變。這種人造恒星圖像通常由高功率激光束在幾十公里之外拍攝。為了精確設計產生甚至控制激光導星大小的光學系統，必須考慮激光束的衍射效應。在這個例子中，我們展示如何分析和設計一個激光導星的無焦系統。





走進VirtualLab Fusion



靈活的傅里葉變換設置



VirtualLab Fusion的工作流程

 設置入射高斯場

- 基本光源建模 [教學視頻]

 設置元件的位置和方向

- LPD II: 位置和方向 [教學視頻]

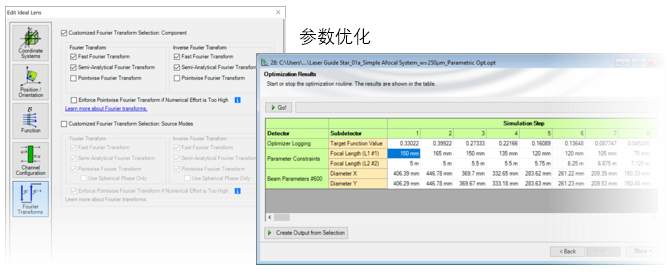

 正確設置傅里葉變換

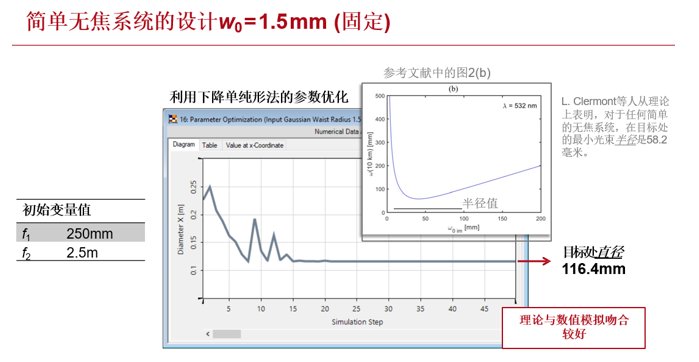

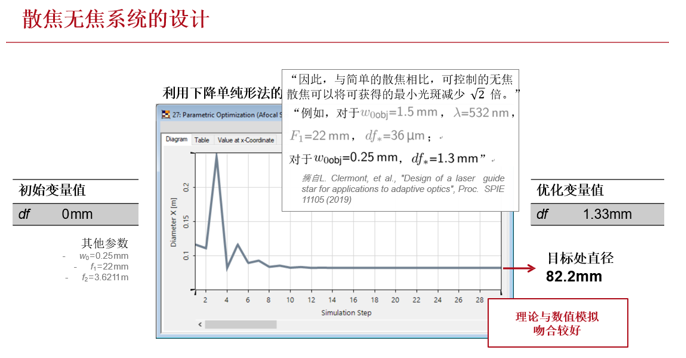

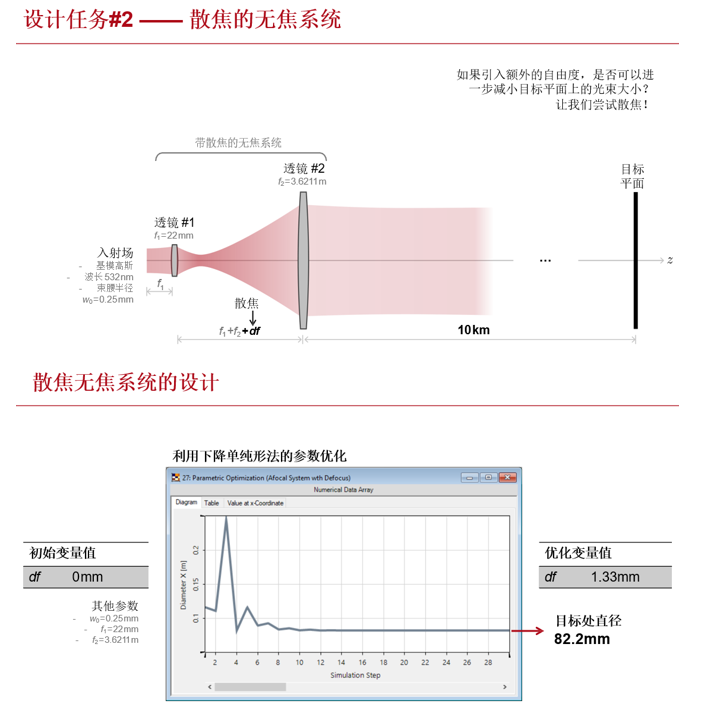

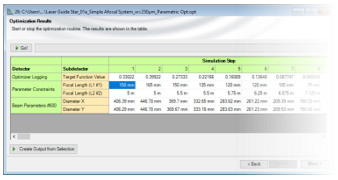

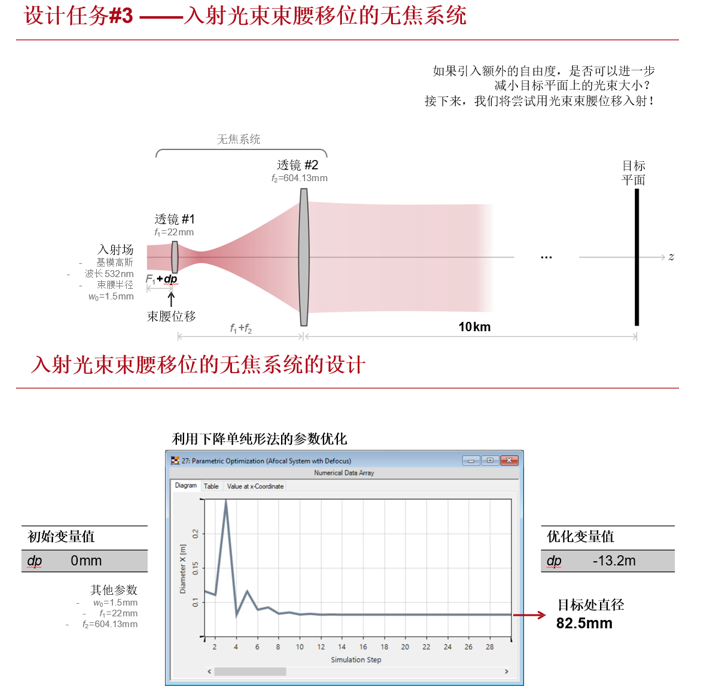

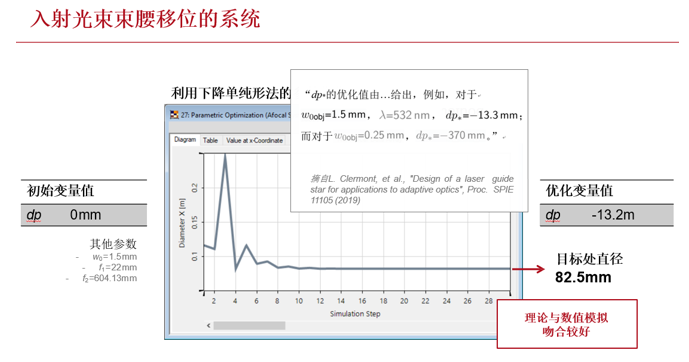

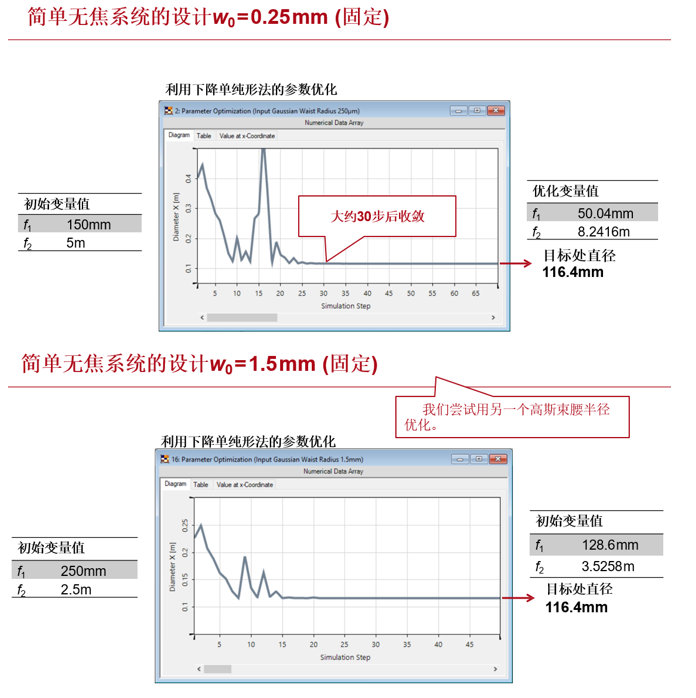

 光學系統的參數優化

- 參數優化 [教學視頻]

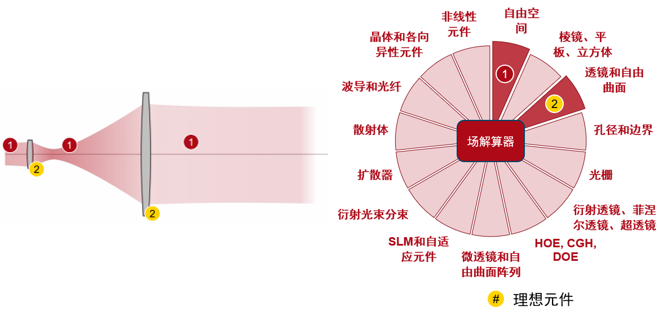

VirtualLab Fusion技術

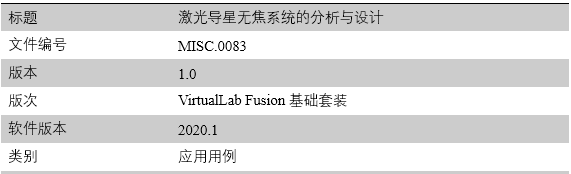

文件信息




延伸閱讀

- 用空間濾波器“清理”激光束

- 低菲涅耳數系統的針孔建模
