使用圓頂錐透鏡產生貝塞爾光束的建模

摘要



貝塞爾光束由于其無衍射特性，在不同的應用領域引起了廣泛的關注，它們通常由錐透鏡生成。具有無限尖端的理想錐透鏡是不存在的，而且在實際中，錐透鏡的尖端是圓形的。在這個例子中，我們研究了圓尖端對生成的貝塞爾光束的影響。[O. Brzobohatý, et al. Opt. Express 16, 12688-12700 (2008)]。特別地，我們模擬了光束沿z方向的演化，并對結果進行了比較。

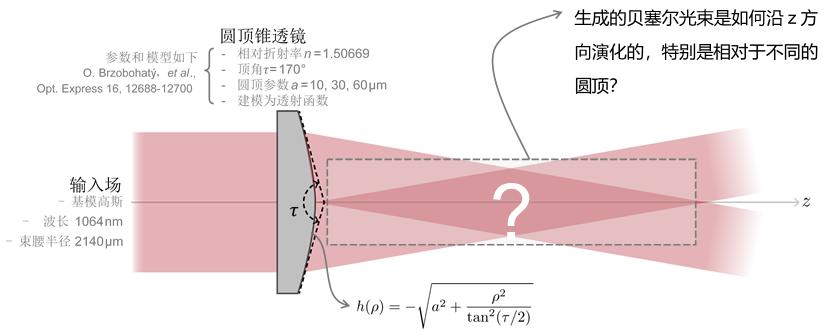

建模任務

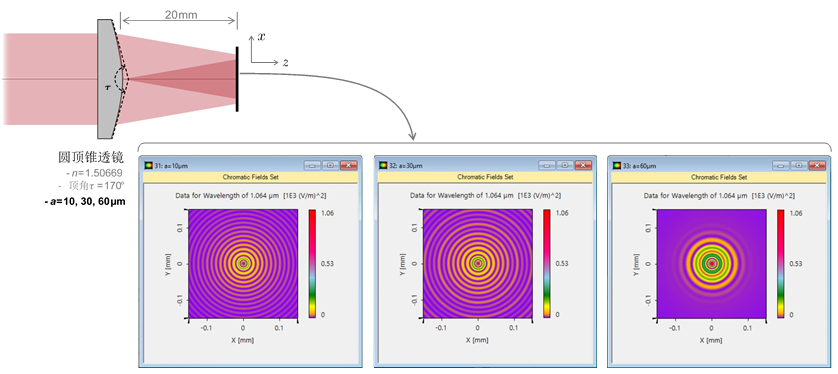

在固定Z位置的貝塞爾光束

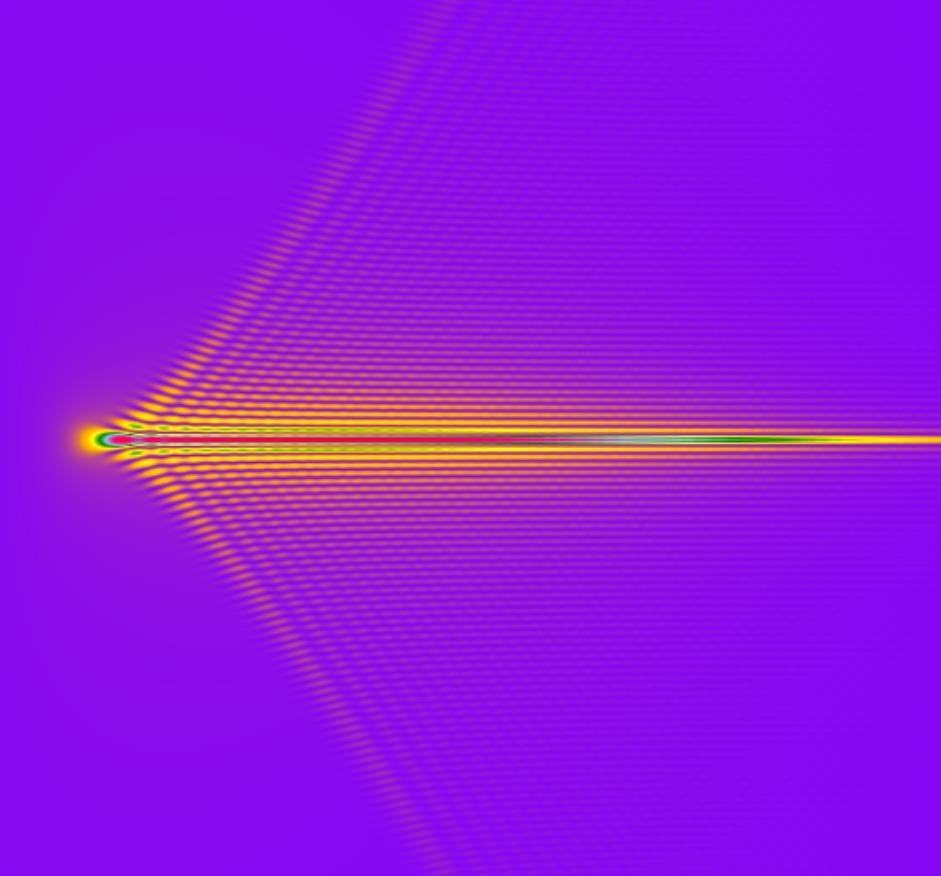

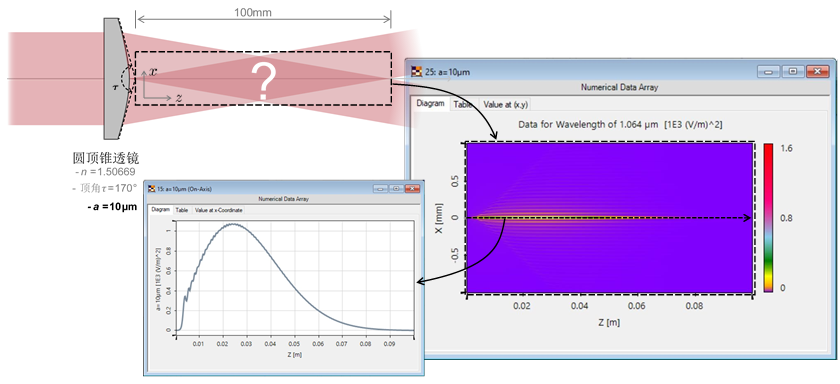

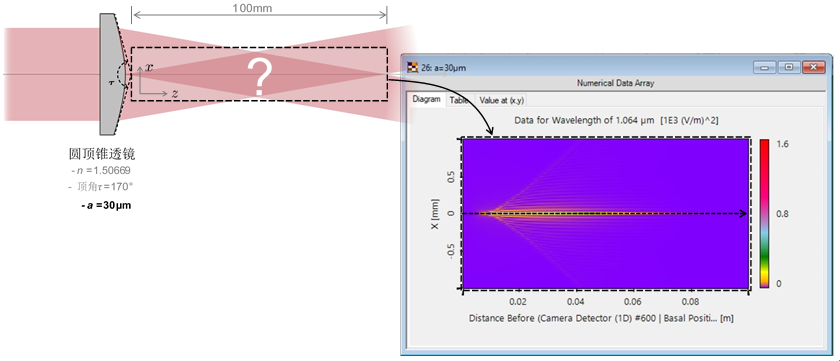

貝塞爾光束沿Z（a=10μm）的演化



貝塞爾光束沿Z（a=10μm）的演化



貝塞爾光束沿Z（a=30μm）的演化





貝塞爾光束沿Z（a=30μm）的演化

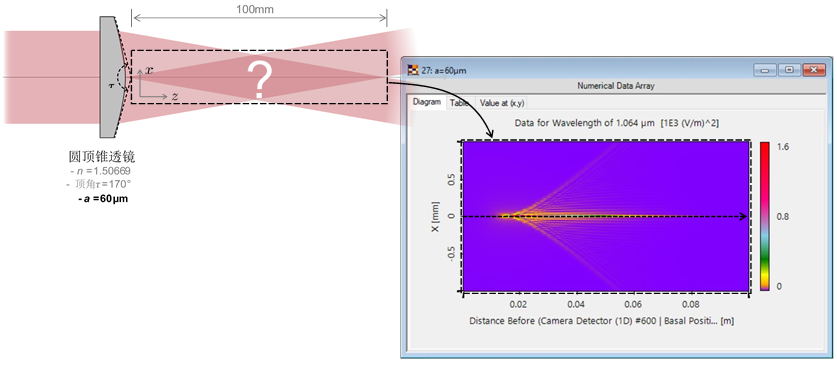

貝塞爾光束沿Z（a=60μm）的演化



貝塞爾光束沿Z（a=60μm）的演化

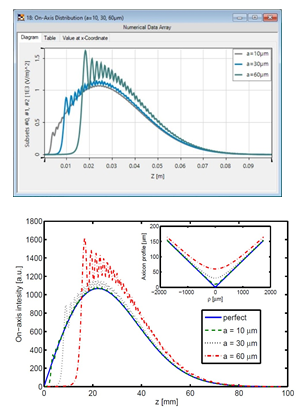

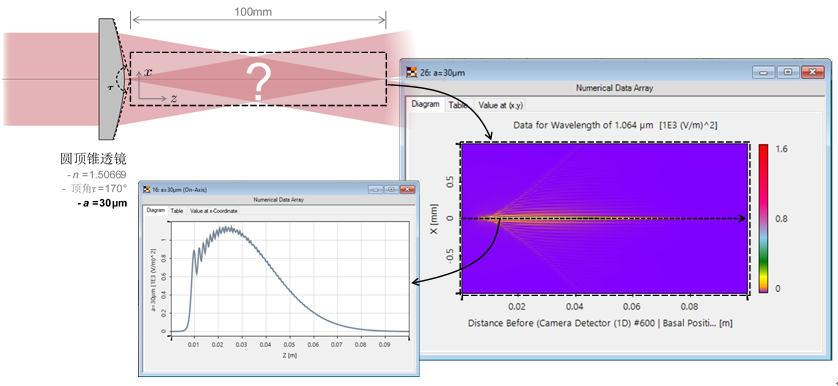

軸上分布和對比



VirtualLab Fusion中的仿真結果 O. Brzobohatý, et al.,Opt. Express 16, 12688-12700 (2008)中的圖2





走進VirtualLab Fusion

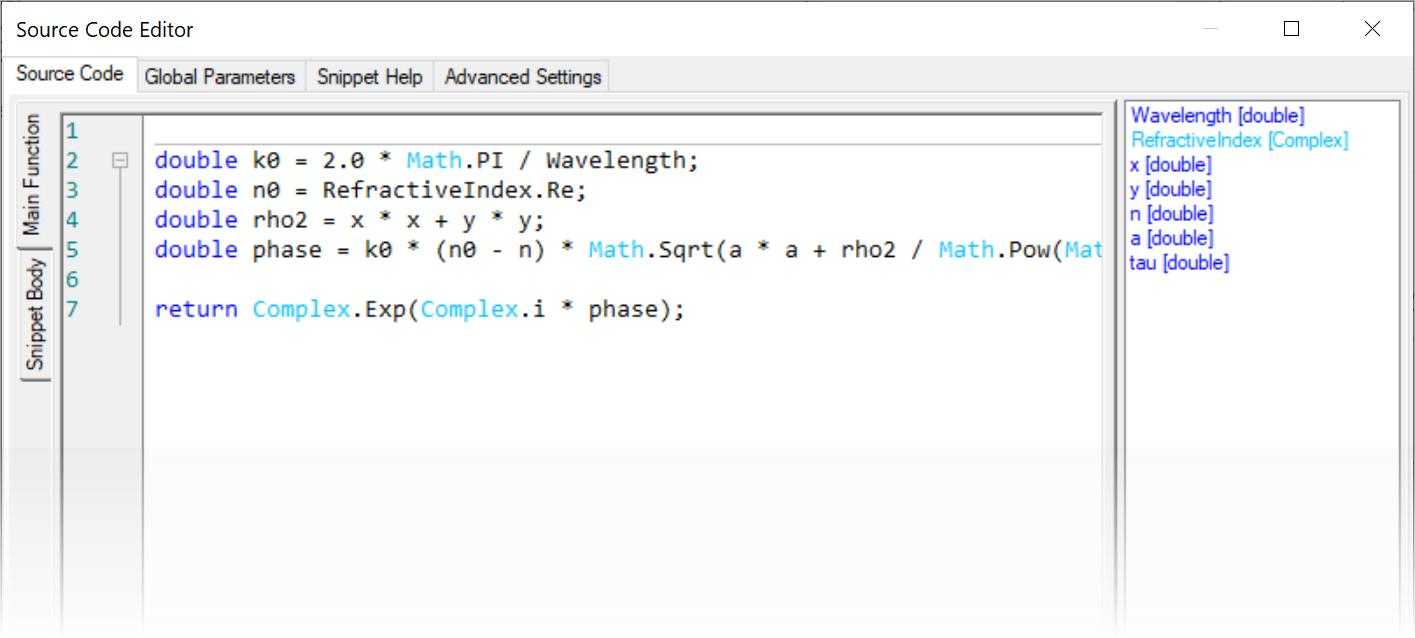

可定制和靈活的透過率定義   場顯示與分析



VirtualLab Fusion的工作流程

 設置入射高斯場

- 基本光源模型 [教學視頻]

 設置元件的位置和方向

- 如何使用可編程功能和示例(柱面透鏡) [用例]

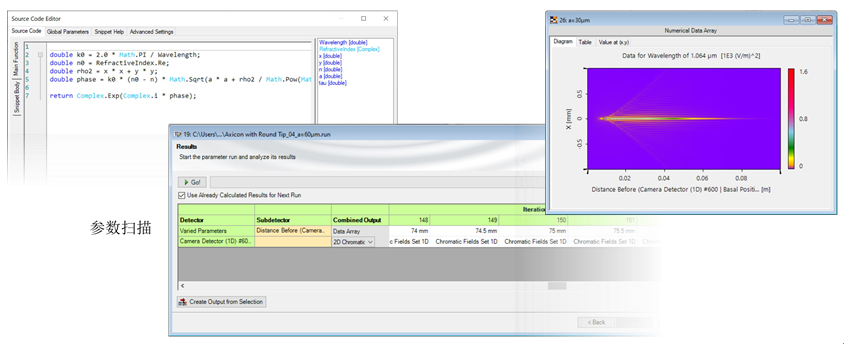

 掃描參數并檢查影響

- 參數運行文件的使用 [用例]

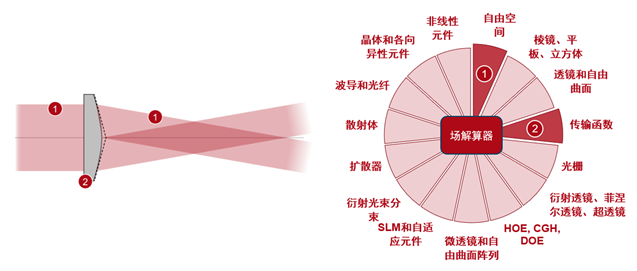

VirtualLab Fusion技術
