SSTF中的脈沖傾斜–設置

摘要



在諸如材料加工、生物學和醫學等各個學科中，將光場的大部分能量集中于單個點上是非常重要的。 實現這一目標的一種有前景的方法是“同時進行空間和時間聚焦”（SSTF），其中，使用拉伸器設置將光譜進行光譜加寬，然后使用透鏡聚焦，以得到在空間和時域上具有最小尺寸的焦點。 盡管在某些應用中不需要這種效果，但在某些光學方案（例如非線性頻率轉換或太赫茲生成）中，它可能是十分有利的。



場景

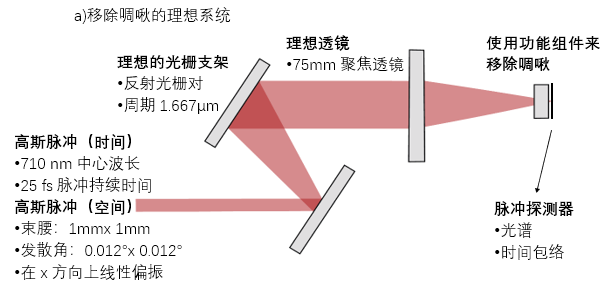

場景1：系統配置

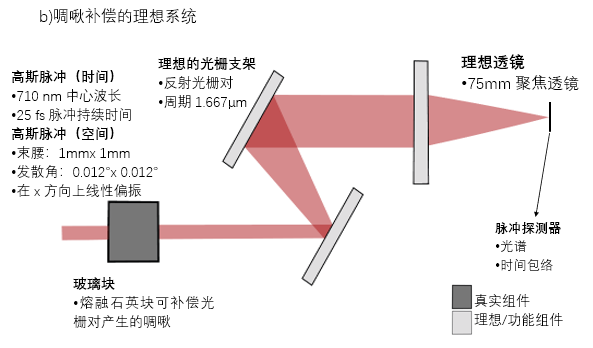

場景2：系統配置

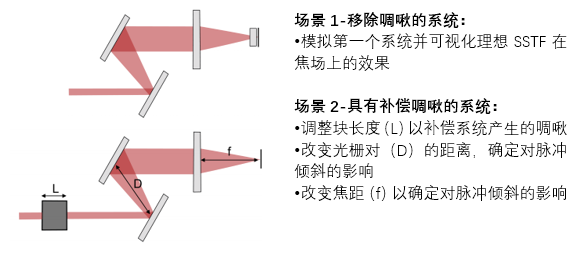

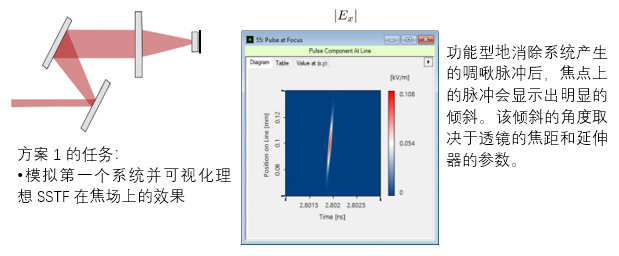

場景：任務描述







在VirtualLab Fusion中構建系統

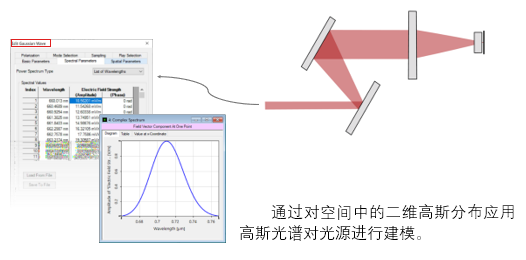

場景1：系統構建塊-光源

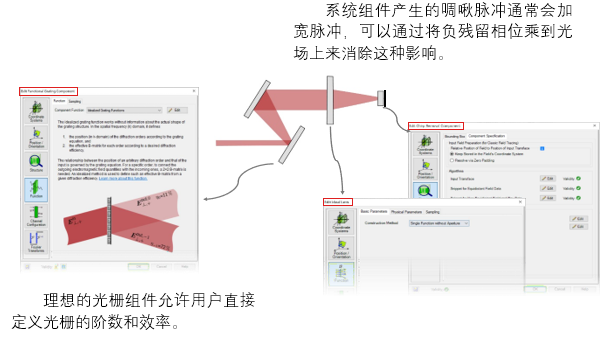

場景1：系統構建塊-組件

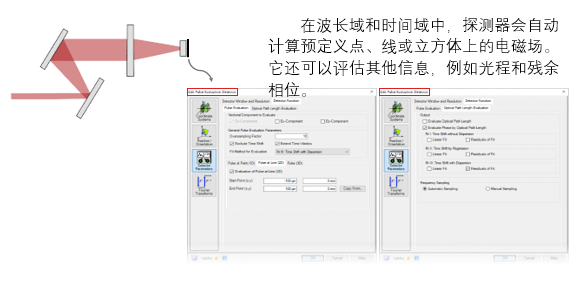

場景1：系統構建塊-探測器

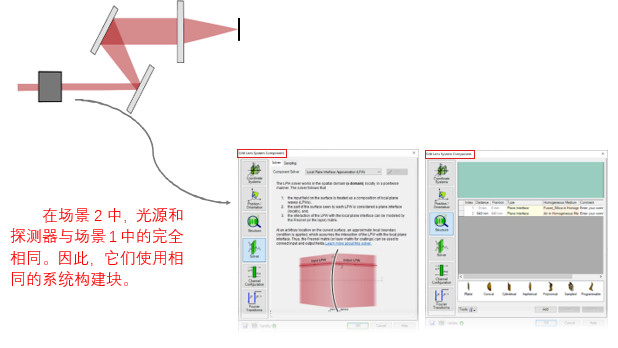

場景2：系統構建塊-組件


具有啁啾補償的系統的其他系統構建塊：

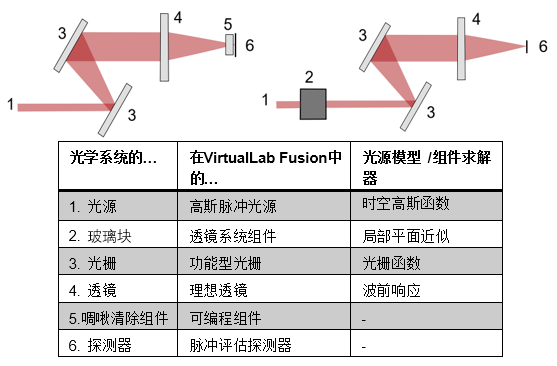

總結-組件…





仿真結果

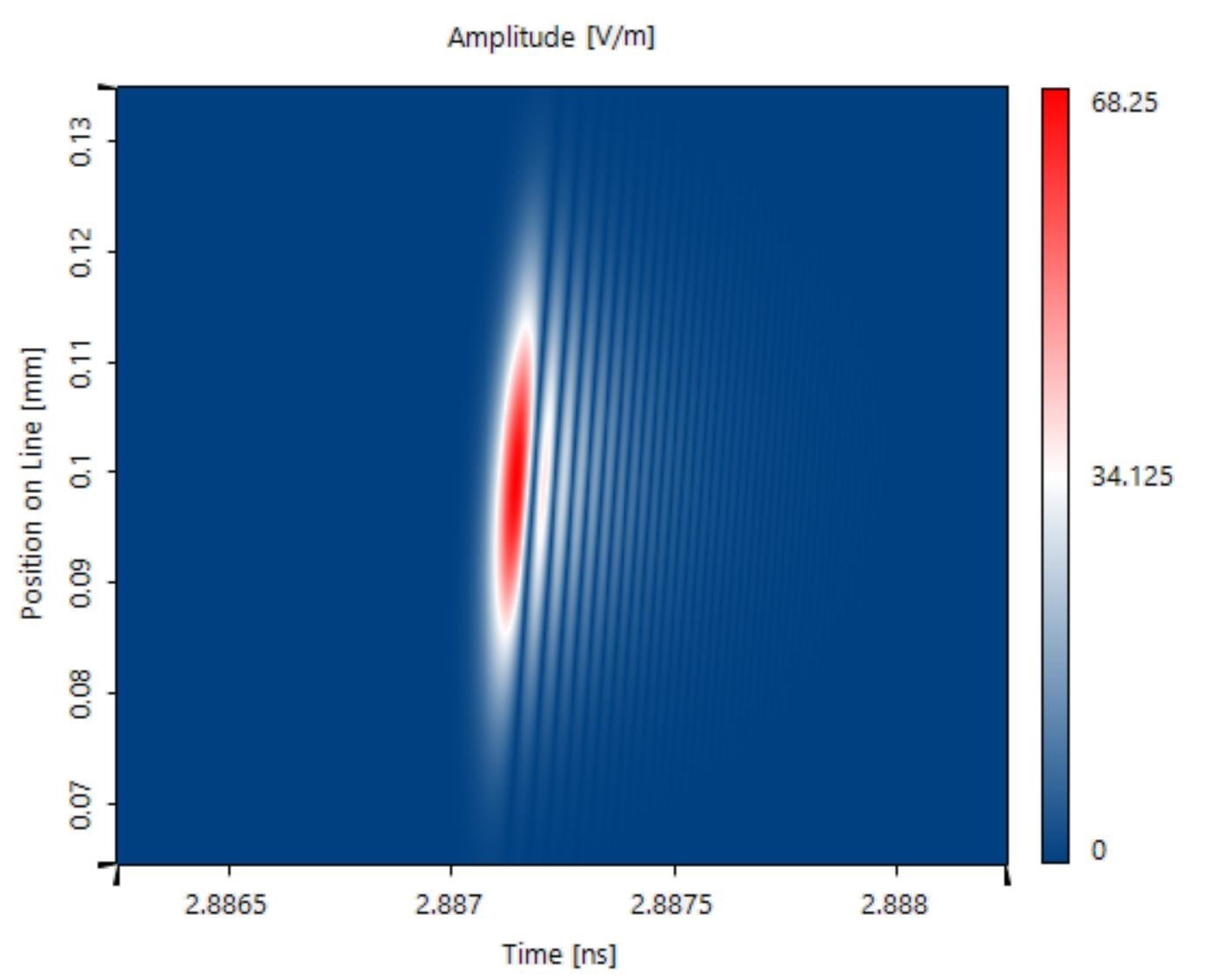

場景1：場追跡仿真結果

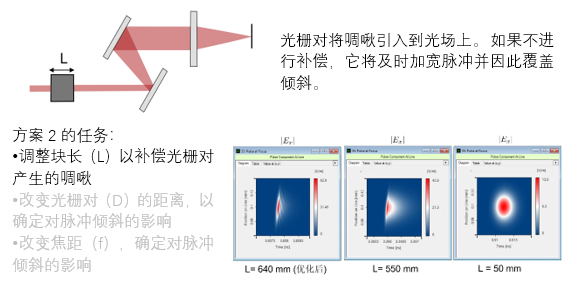

場景2：啁啾補償

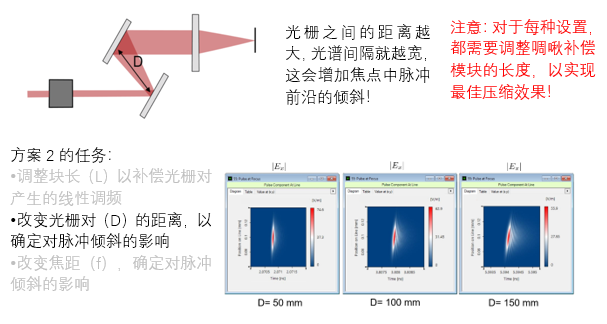

場景2：支架距離的變化

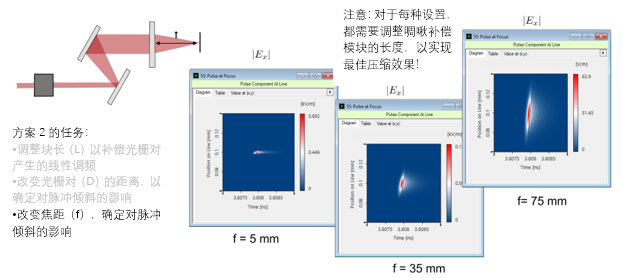

場景2：焦距的變化
