用阿貝判據研究顯微系統的分辨率

摘要


顯微系統的分辨率一般用阿貝判據進行表征。這也解釋了物鏡的數值孔徑(NA)決定了光柵(作為樣本)衍射階在其后焦平面上的濾波。當高衍射級次的衍射被濾除后，像面不會(huì )發生干涉，因此不會(huì )成像。本實例演示了數值孔徑NA對濾波效果和分辨率的影響。

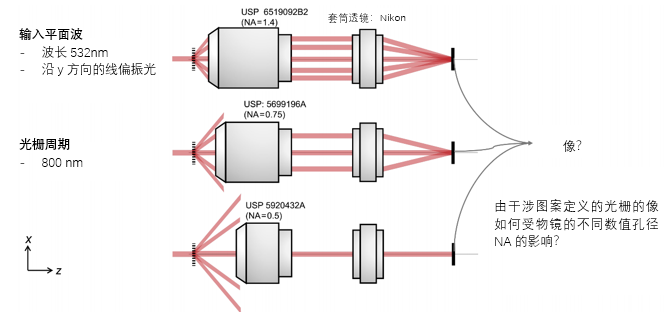

1. 案例

  

在VirtualLab Fusion中構建系統

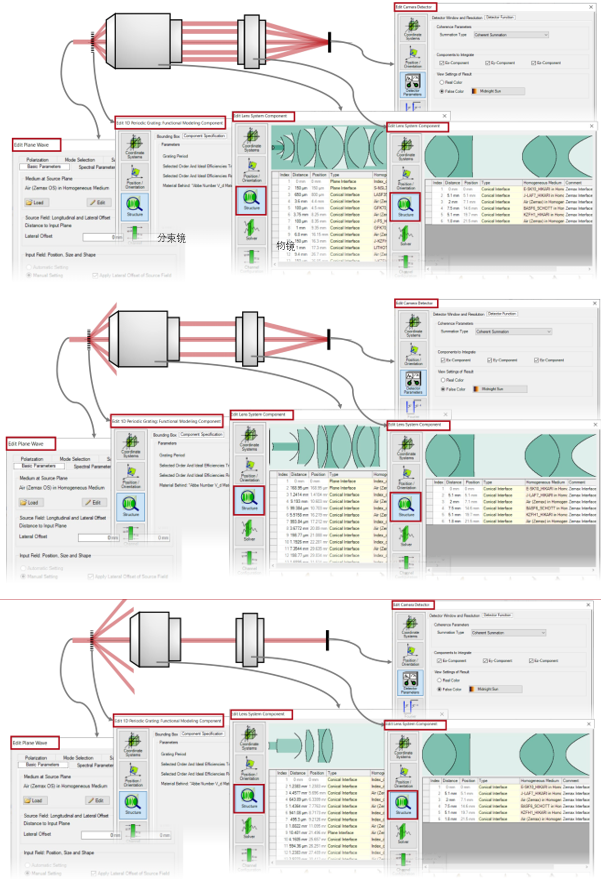

1. 系統構建模塊

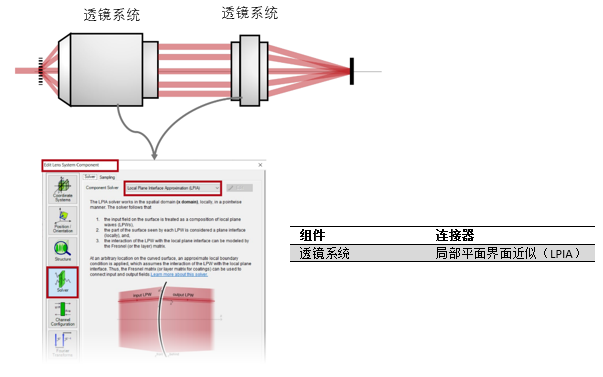

2. 組件連接器



 

幾何光學仿真


以光線追跡

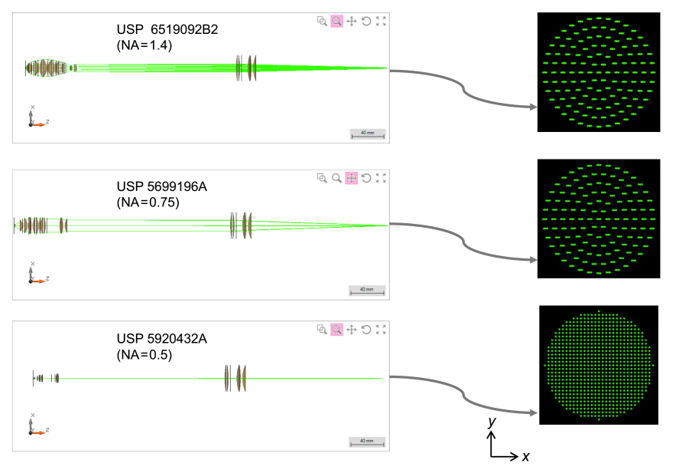

1. 結果：光線追跡



 

快速物理光學仿真


以場追跡

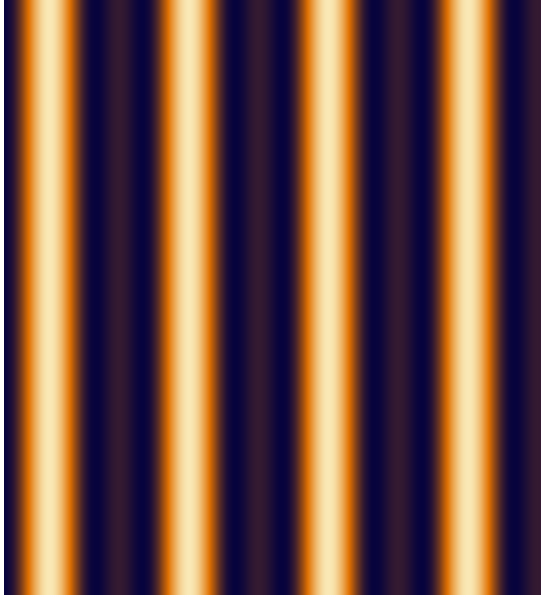

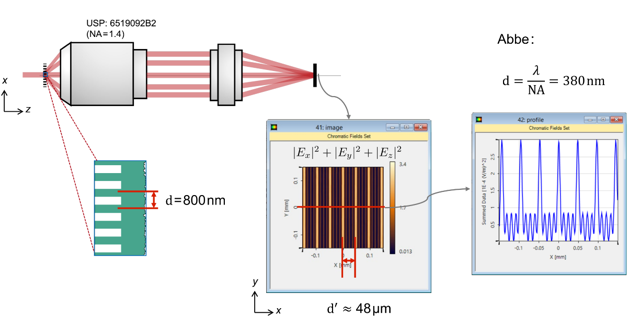

1. NA=1.4時的光柵成像

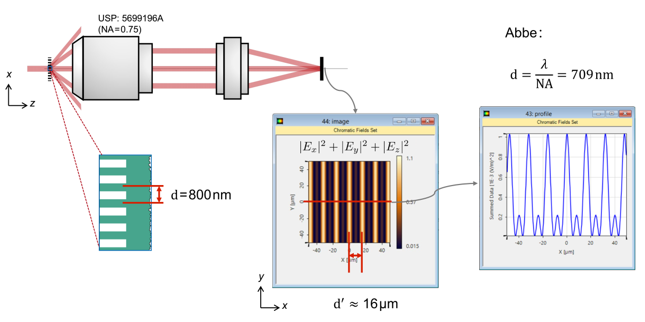

2. NA=0.75時的光柵成像

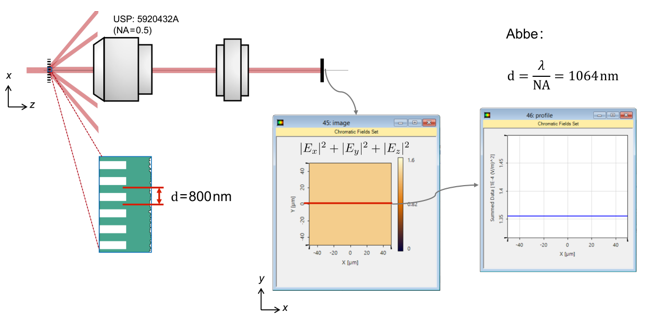

3. NA=0.5時的光柵成像

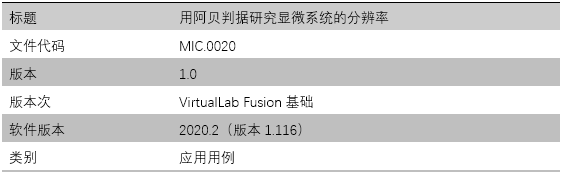

文件信息
