用于X射線成像的單光柵干涉儀

摘要

X射線成像通�；�于Talbot效應和光柵的自成像。 在N. Morimoto等人的工作之后，我們選擇了三種類型的相位光柵，分別是交叉形，棋盤形和網格形圖案。 本案例中，光柵被用于單光柵干涉儀中，建模為僅相位傳輸函數（因為X射線波長遠小于光柵周期），并在VirtualLab Fusion中檢查了其成像。

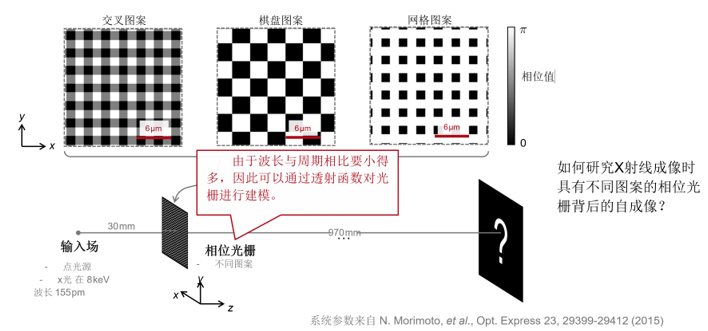

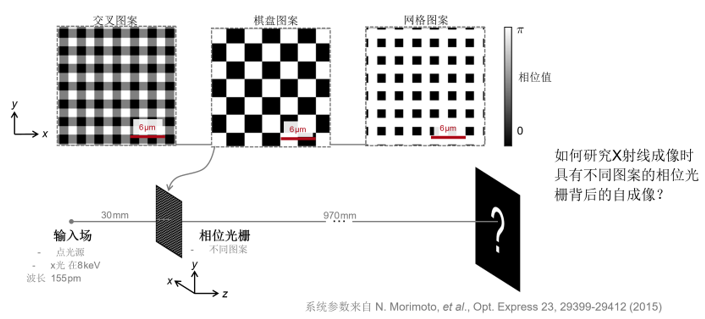

建模任務

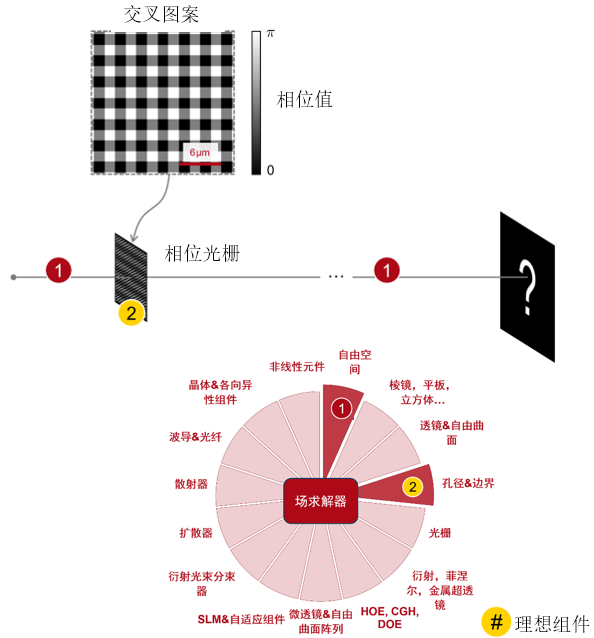

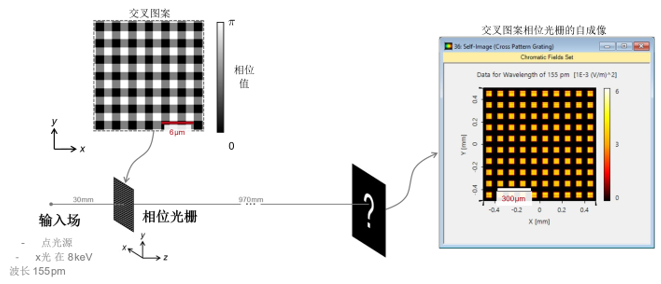

交叉圖案相位光柵

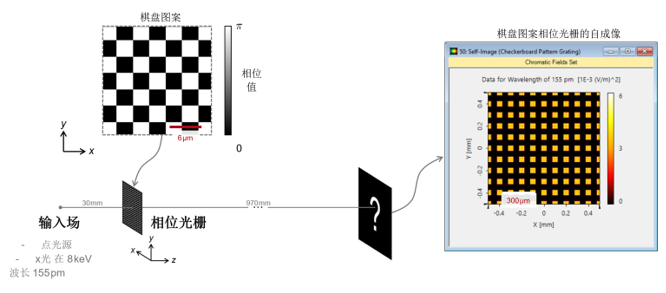

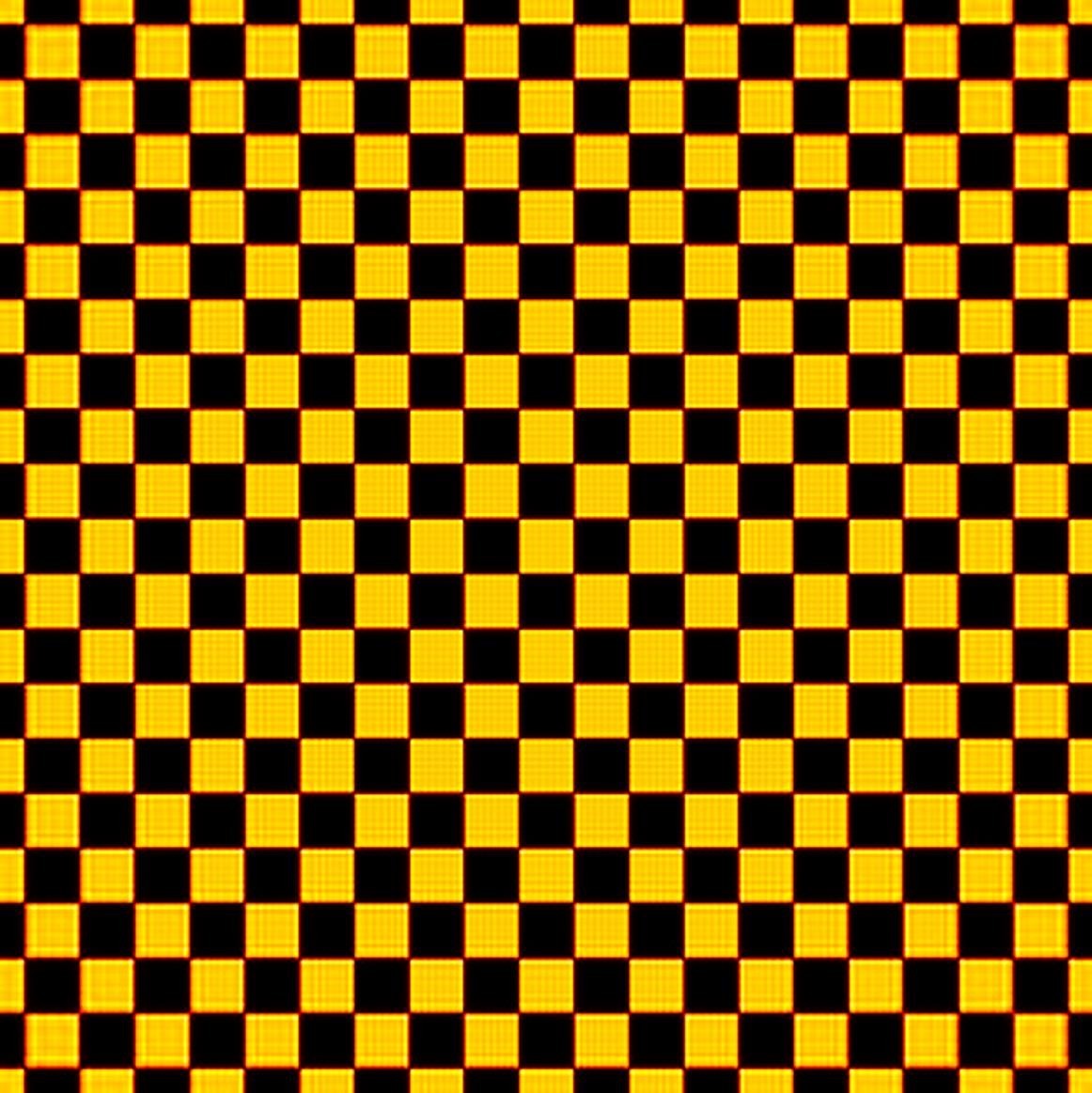

棋盤圖案相位光柵

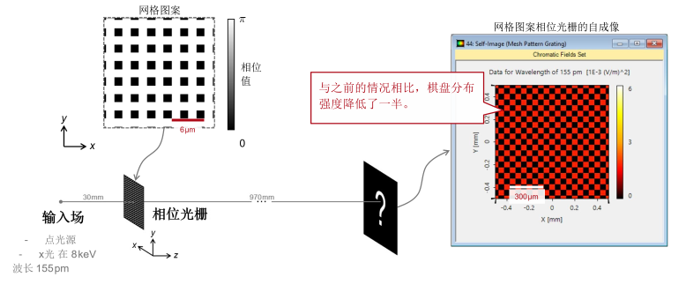

網格圖案相位光柵

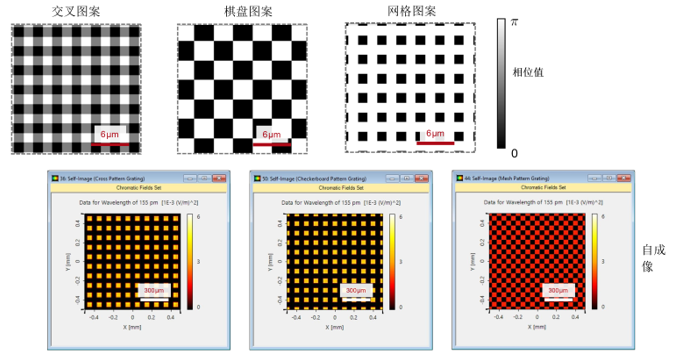

不同案例之間的比較





走進VirtualLab Fusion





VirtualLab Fusion工作流程

•指定或自定義傳輸功能

–如何使用可編程功能和示例（圓柱透鏡）[用例]

•選擇合適的探測器進行現場可視化

–電磁場探測器[用例]

•正確設置傅立葉變換

–傅立葉變換設置–實例討論[用例]



VirtualLab Fusion技術
