漸變折射率（GRIN）鏡頭的建模

摘要



折射率平滑變化的漸變折射率（GRIN）介質可用于例如：使鏡頭表面平坦或減少像差。 VirtualLab Fusion為光通過GRIN介質的傳播提供了一種物理光學建模技術。在相同的速度下，物理光學建模遠遠超過光線追跡，完全考慮了電磁場，包括其中的偏振串擾效應。

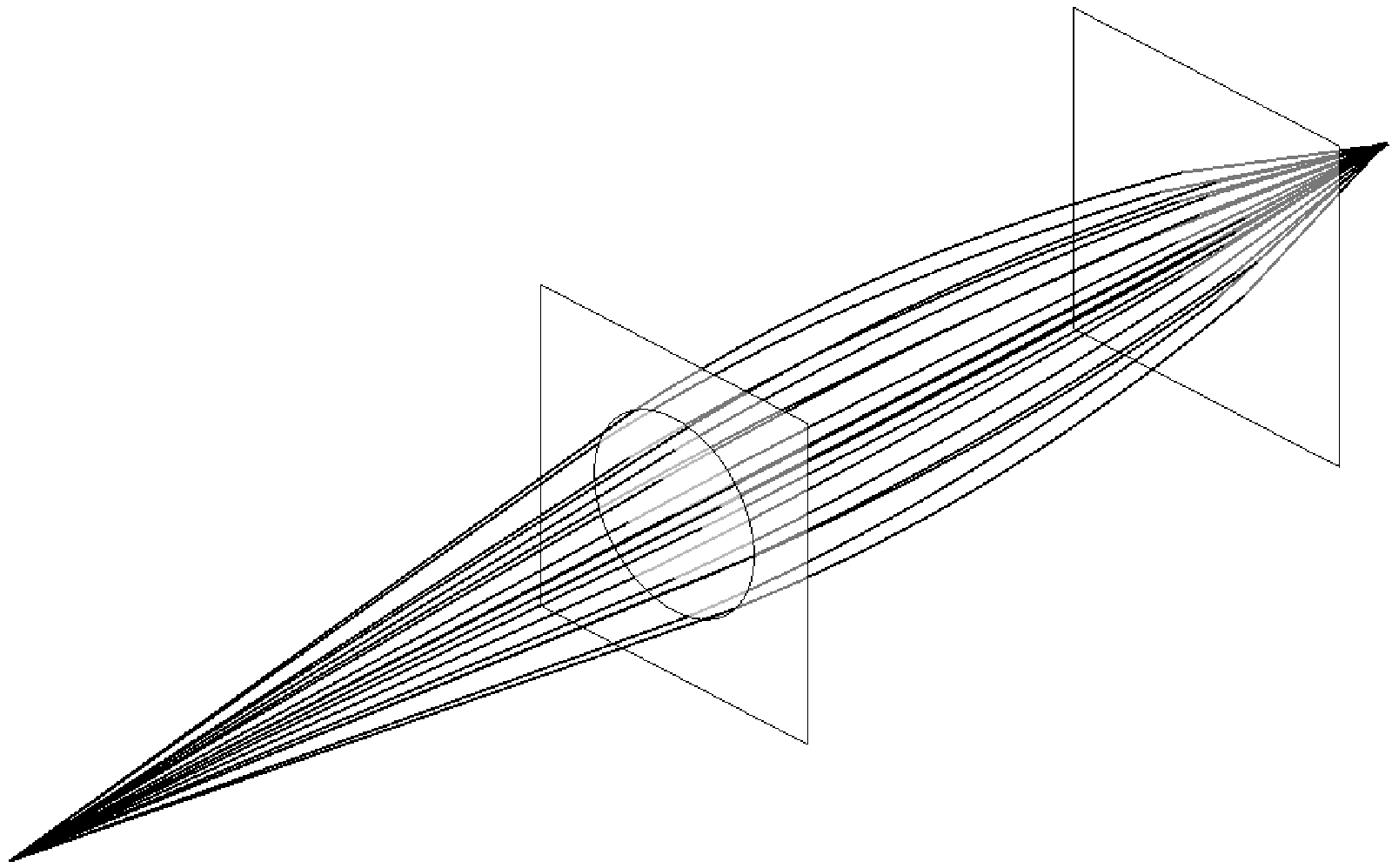

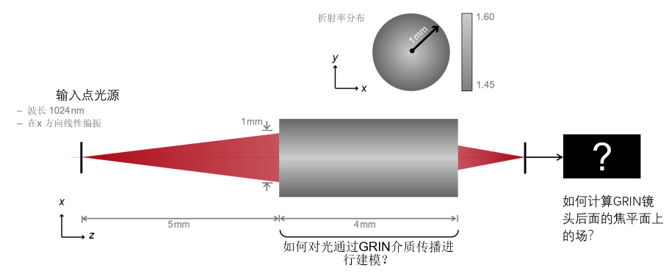

建模任務

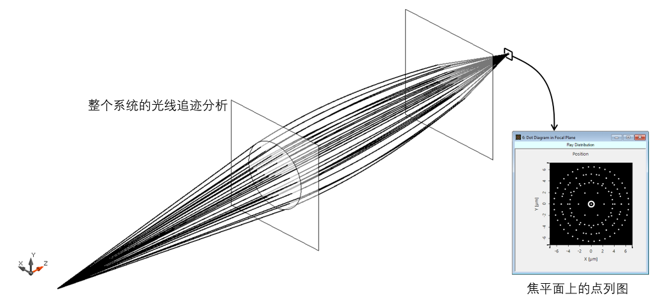

光線追跡結果

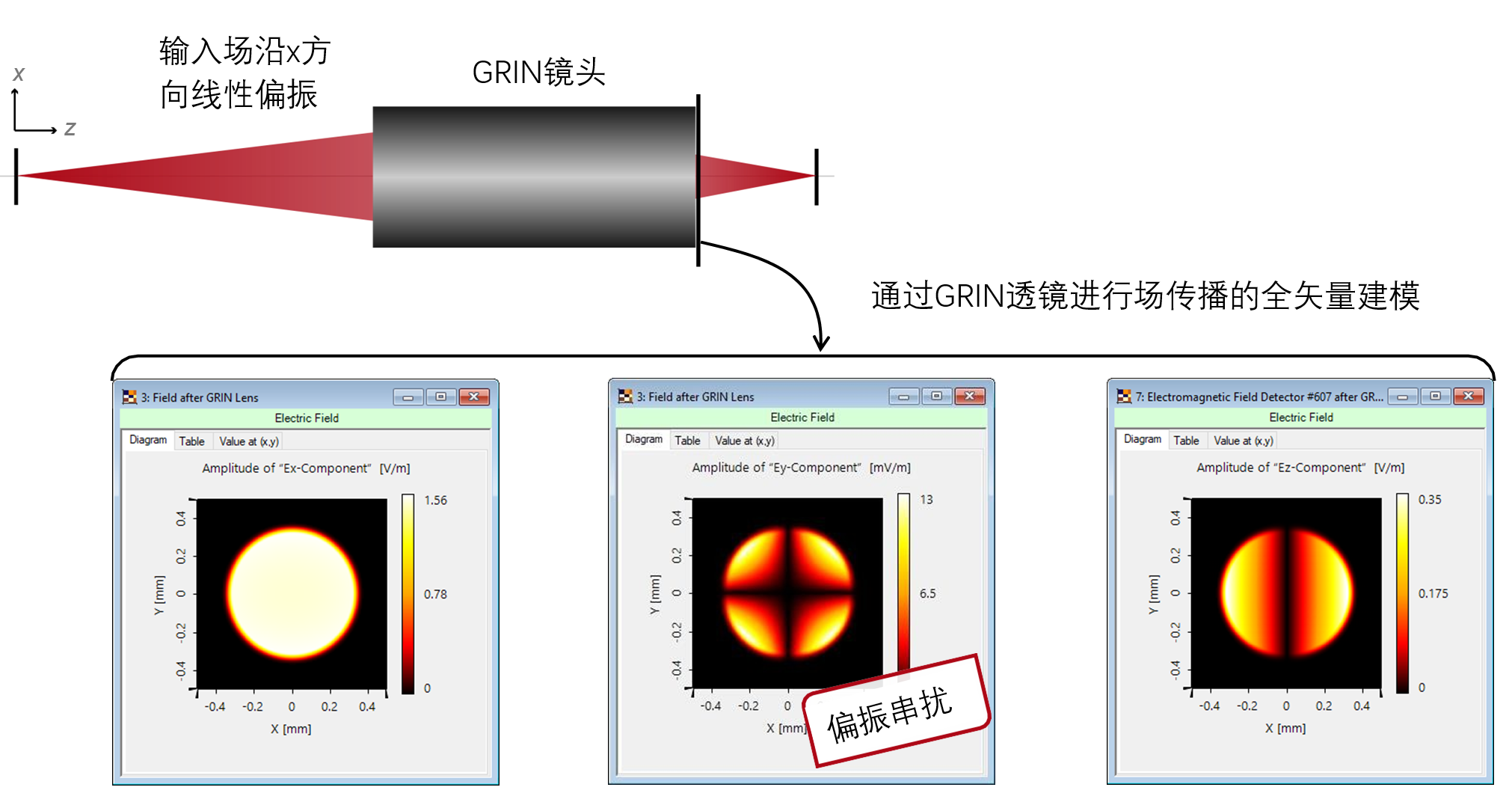

場追跡結果–GRIN鏡頭后方

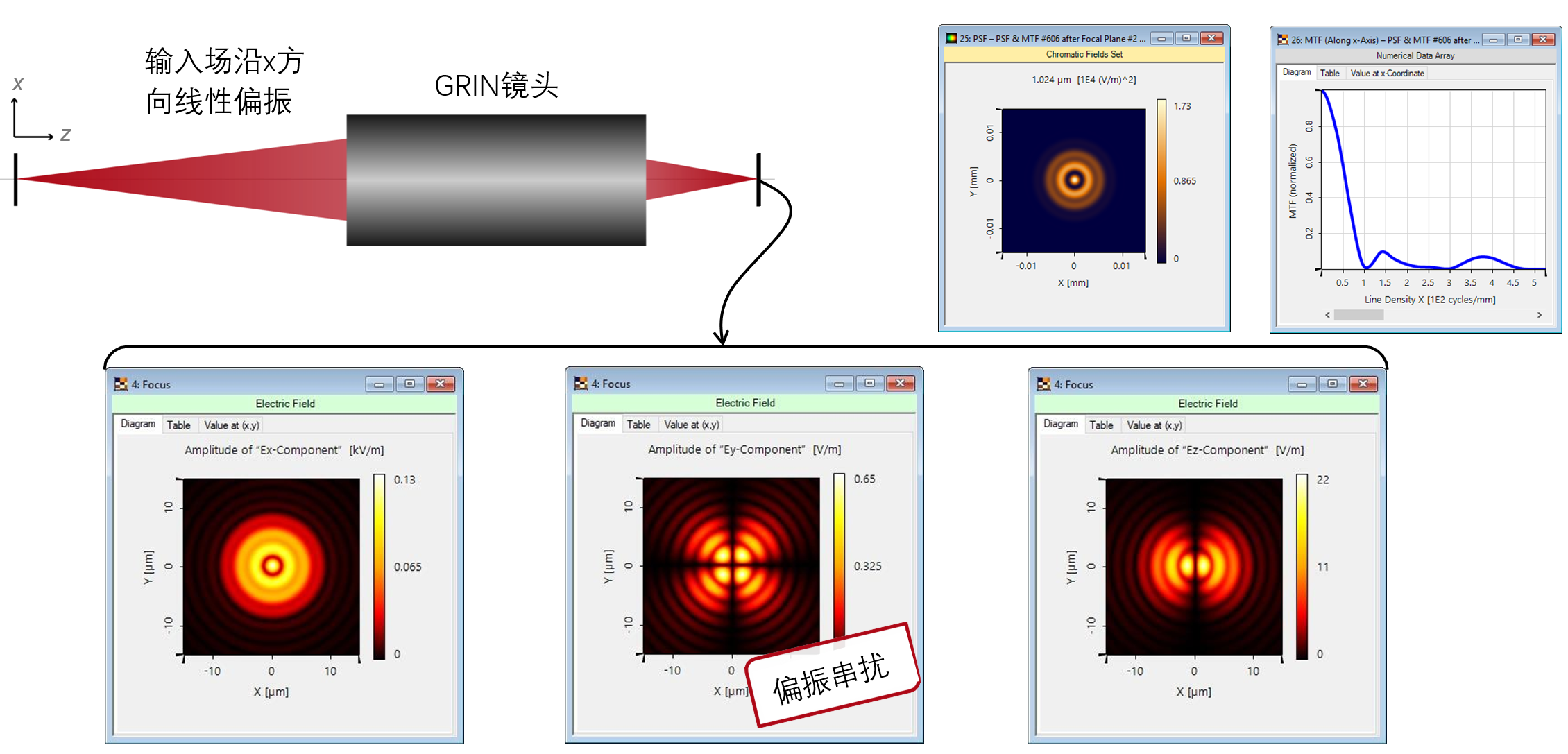

場追跡結果–焦平面

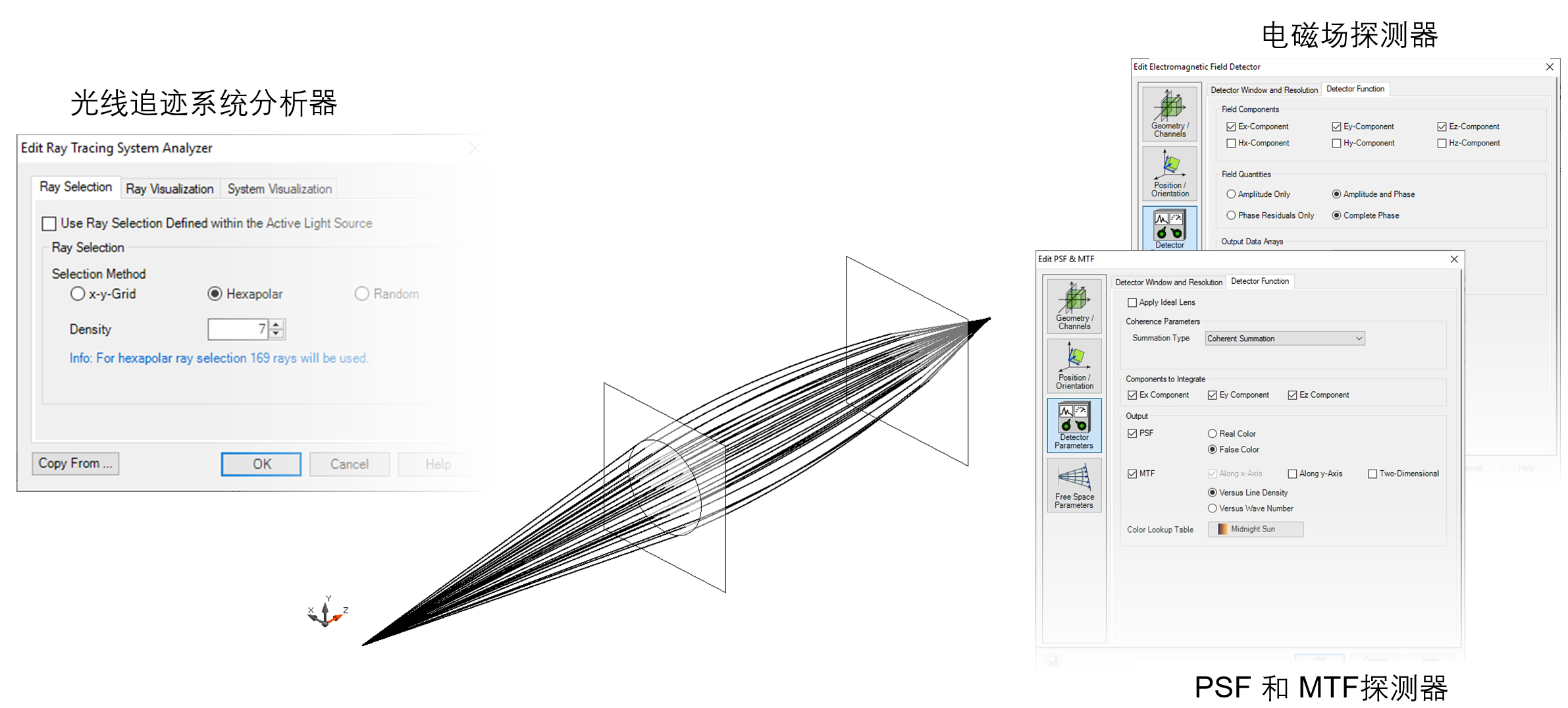

走進VirtualLab Fusion









VirtualLab Fusion工作流程

•設置輸入點源
–基本光源模型[教程視頻]
•構造漸變折射率鏡片
–漸變折射率鏡片的構建和建模[用例]
•配置探測器
–PSF和MTF探測器的使用[用例]
–電磁場探測器[用例]

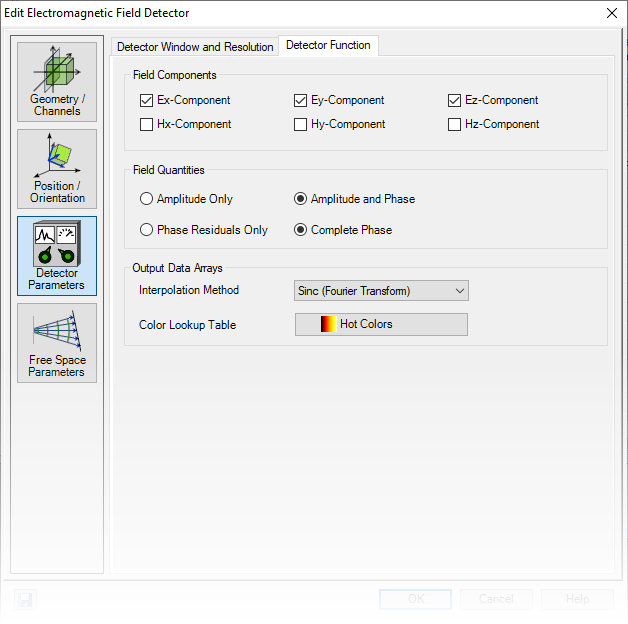

電磁場探測器



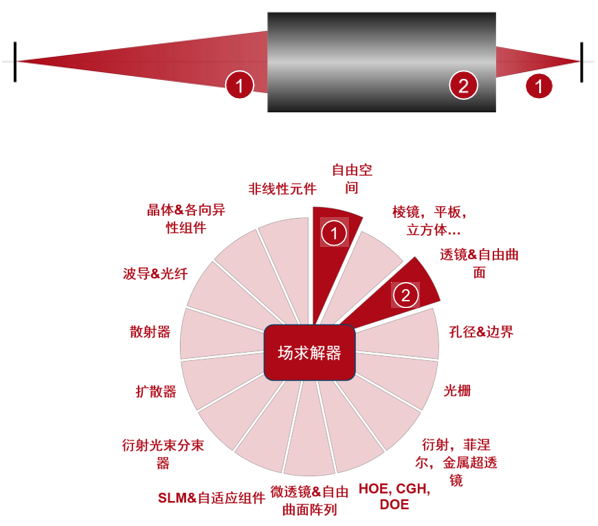

VirtualLab Fusion技術

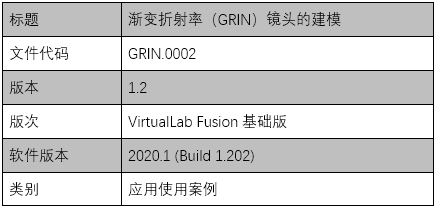

文件信息
