VirtualLab Fusion 中的參數耦合

1. 摘要

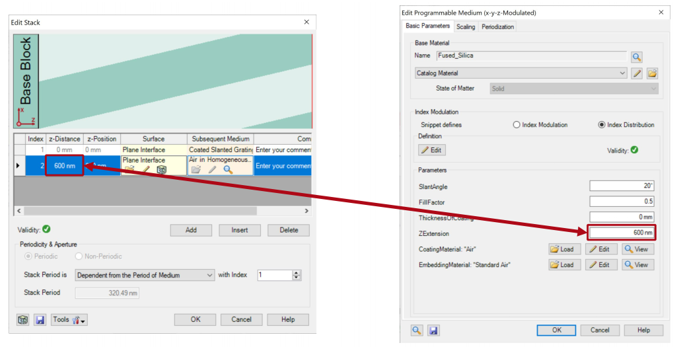

利用VirtualLab Fusion的參數耦合功能可在光學設置中耦合參數。耦合的參數可重新計算系統的其他參數，進而自動保持系統參數間的關系。因此，參數耦合功能使用戶可以參數設置復雜的依存關系。例如，在此示例中，我們使用參數耦合來確保用戶編程的傾斜光柵介質的z軸擴展長度與包含該結構的結構化層的厚度一致性。



2. 參數運行的初始化

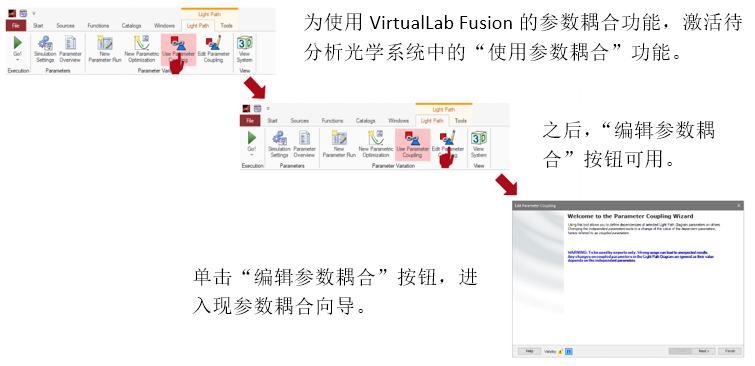

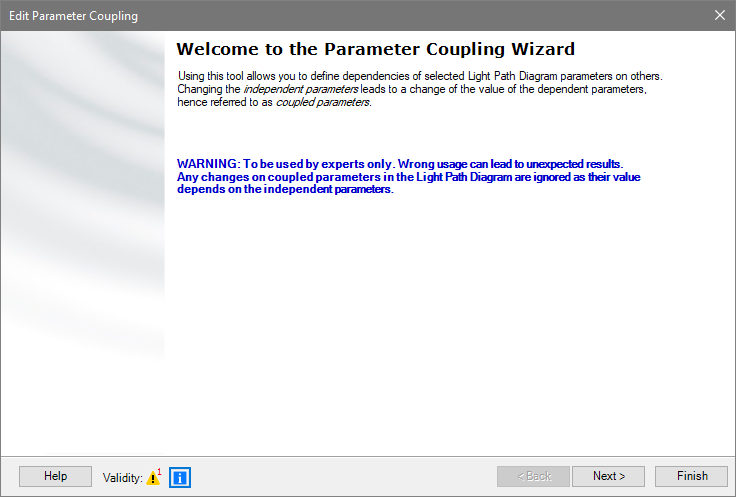

3. 設置參數耦合

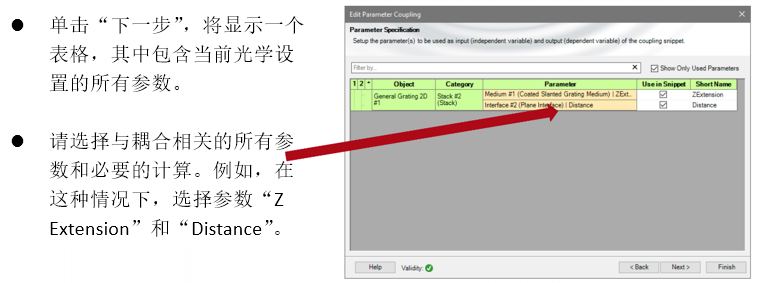

4. 選擇參數相關



5. 配置參數的耦合

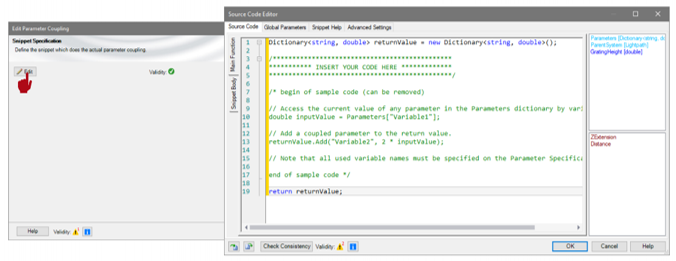

 選擇參數后，必須設置控制耦合的代碼段。

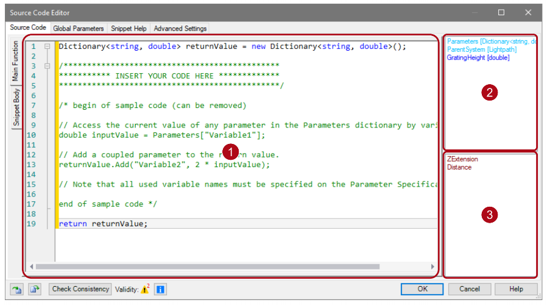

 通過單擊“編輯”，將打開源代碼編輯器。

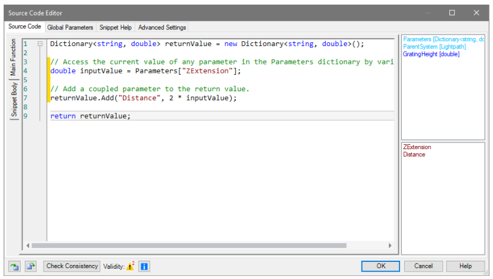

6. 參數耦合的一般示例

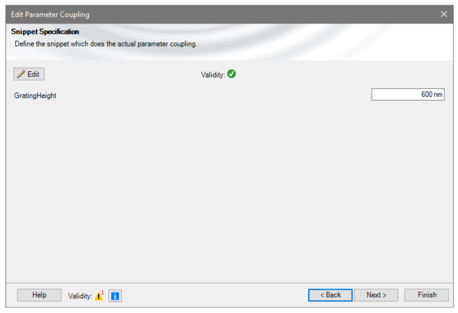

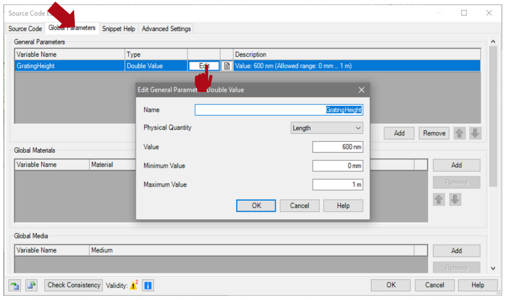

7. 全局參數的定義



8. 參數耦合的特殊示例

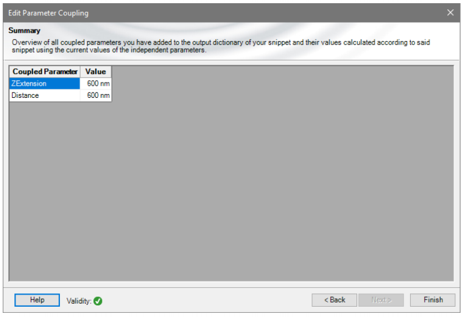

9. 參數耦合的最終查驗

 在向導的最后一頁，可以檢查返回的參數和值。
