雙軸晶體的圓錐折射

摘要

當圓偏振光沿著雙軸晶體的一個光軸傳播時，透射光場演化為圓錐體，這種現象稱為圓錐折射。已經基于這種效應開發了多種應用，例如貝塞爾光束的生成和光鑷。這個用例借助VirtualLabFusion中的快速物理光學模擬技術，演示了KGd晶體的錐形折射。

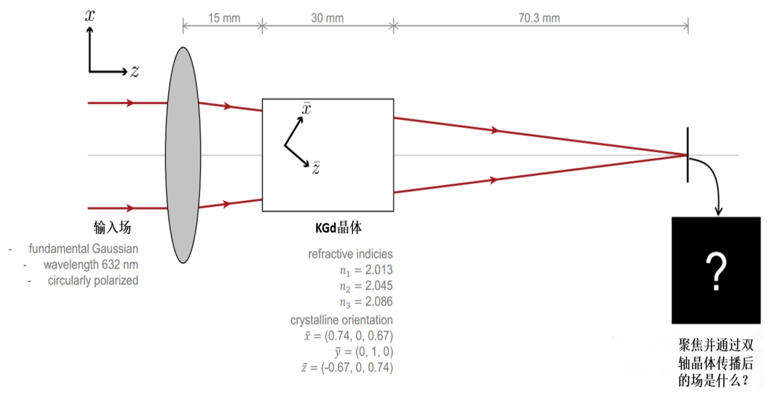

建模任務

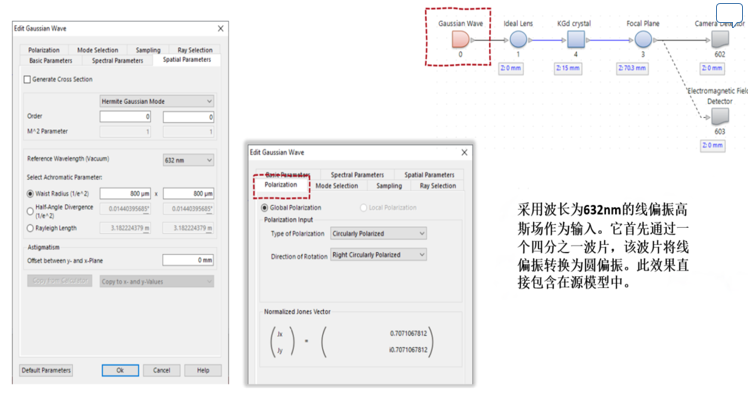

系統構建塊-源代碼

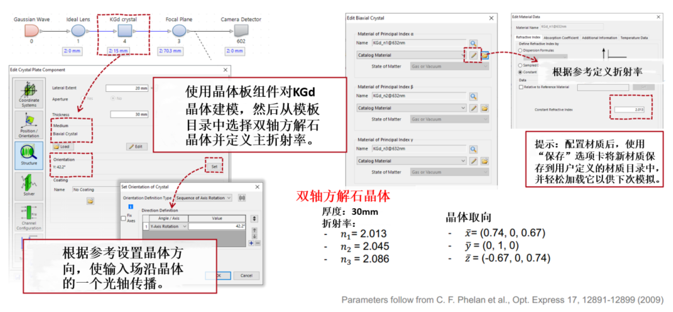

系統構建塊–雙軸KGd晶體

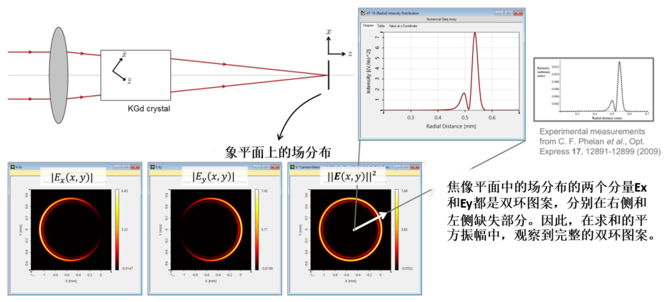

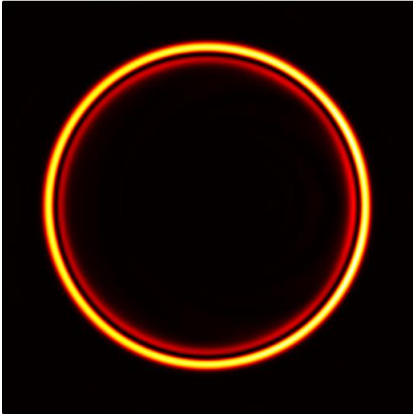

模擬結果

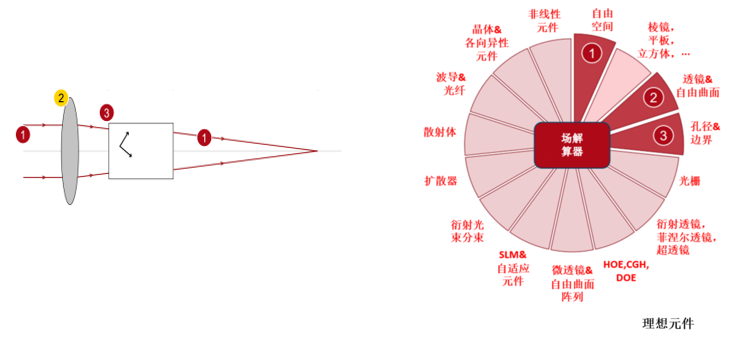

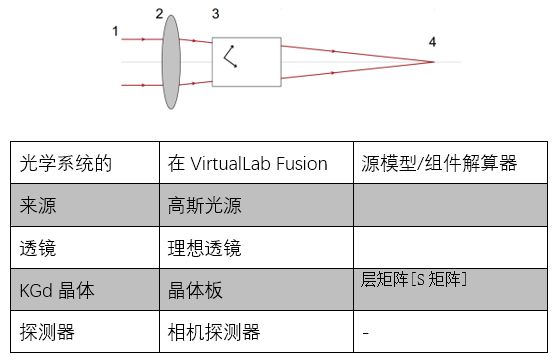

摘要-組件





VirtualLab Fusion的工作流程


設置輸入場

- 基本源模型[教程視頻]

使用曲面構造真實組件



設置雙軸晶體

虛擬實驗室融合中的光學各向異性介質[使用用例]

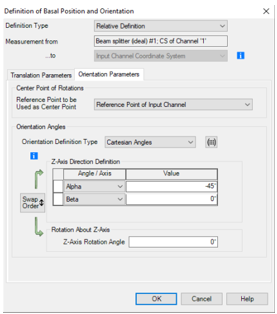

定義零部件的位置和方向

LPD II：位置和方向[教程視頻]



VirtualLab Fusion技術

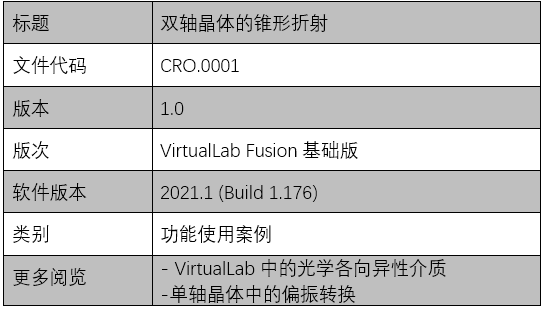

文件信息
