通過熱透鏡聚焦不同類型的高斯模式

在高功率激光應用中，一種常見的效果是通過熱致透鏡聚焦。 雖然這種影響通常是有害的，但它也可用于特定應用。 例如，在光鑷和粒子俘獲領域中，使用Ince-Gaussian模式，因為它們的光束輪廓即使在通過焦點傳播時也能保持。借助新推出的 Ince-Gaussian模式光源和非均勻介質組件，可以在 VirtualLab Fusion 中模擬此類應用。 此外，VirtualLab Fusion 內置的精確物理光學傳播技術可以對焦點區域進行詳細分析，尤其是對于不同類型的高斯模式和熱透鏡等復雜聚焦元件。

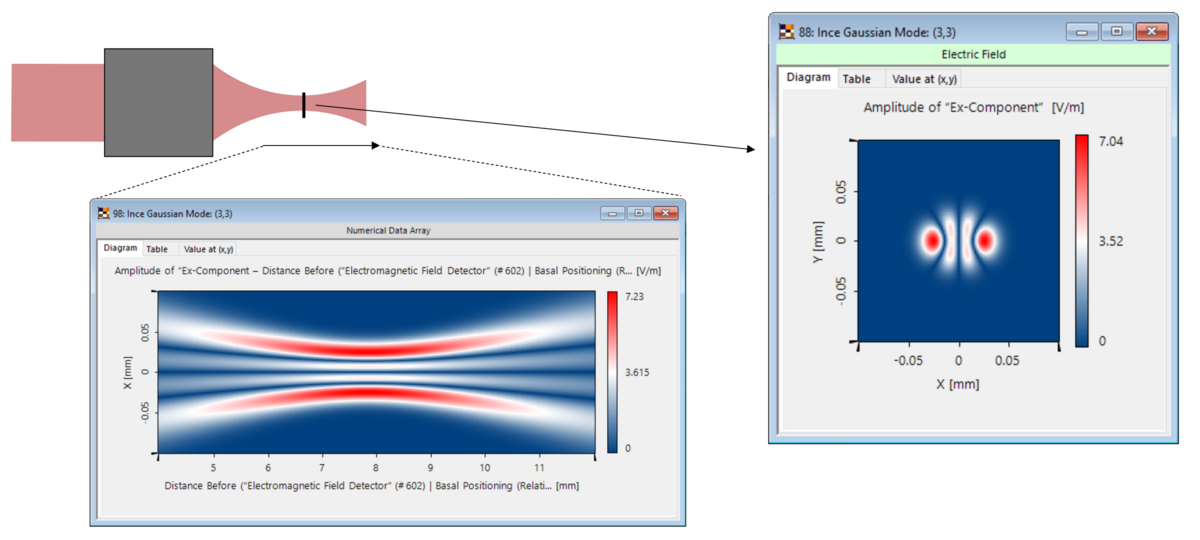

Ince高斯光束聚焦



此用例演示了熱透鏡對 Ince-Gaussian模式的聚焦，該透鏡由 GRIN（梯度折射率）介質建模。

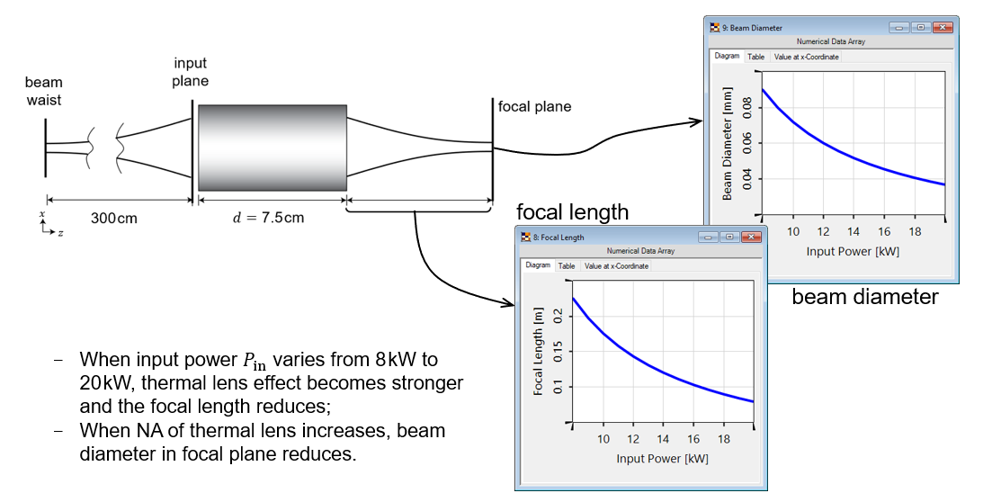

由熱透鏡聚焦的高斯光束




本例展示了熱透鏡焦距的變化，以及不同輸入功率設置下產生的聚焦光束直徑[W. Koechner, Appl. Opt. 9, 2548–2553 (1970)]。本例發表在[H. Zhong, J. Opt. Soc. Am. A 35]。
