X射線掠入射聚焦反射鏡

摘要


掠入射反射光學元件在X射線光路中廣泛使用，特別是Kirkpatrick-Baez（KB）橢圓反射鏡系統。（A. Verhoeven, et al., Journal of Synchrotron Radiation 27.5 (2020): 1307-1319）聚焦是通過使用兩個物理分離的橢圓反射鏡聚焦二維光束來實現的。進入系統的X射線可以通過系統聚焦到納米尺度大小的光斑。該系統在VirtualLab Fusion中進行了建模和仿真，并計算了焦點位置的電場。

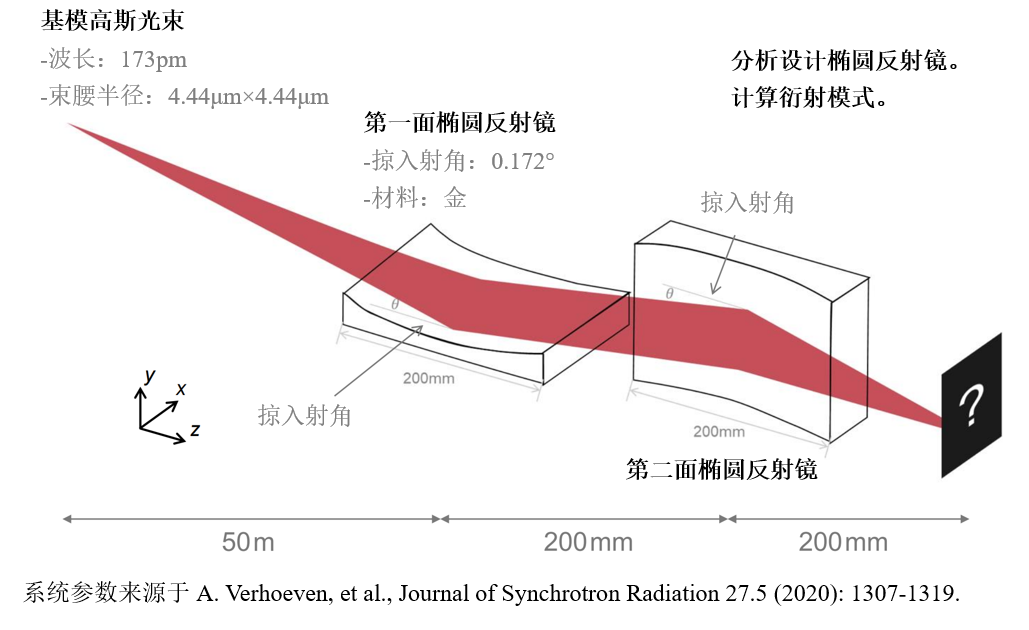

建模任務

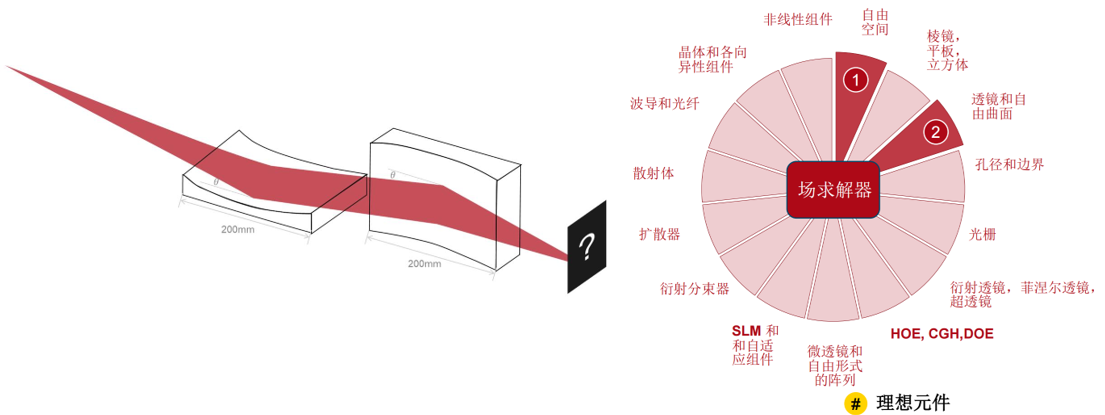

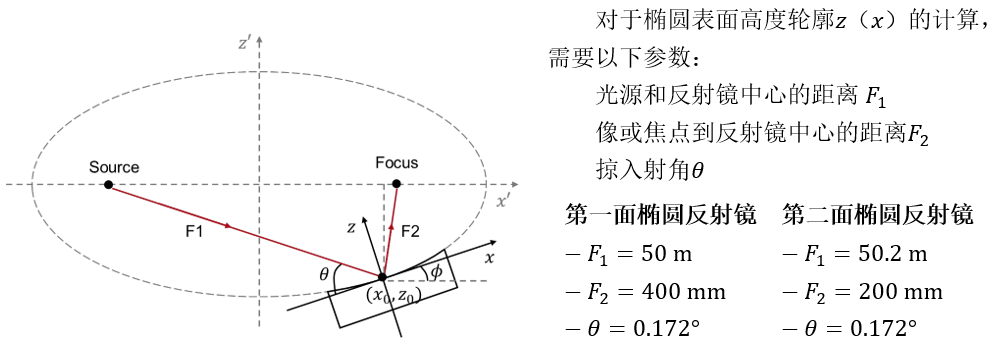

分析設計橢圓反射鏡（1）

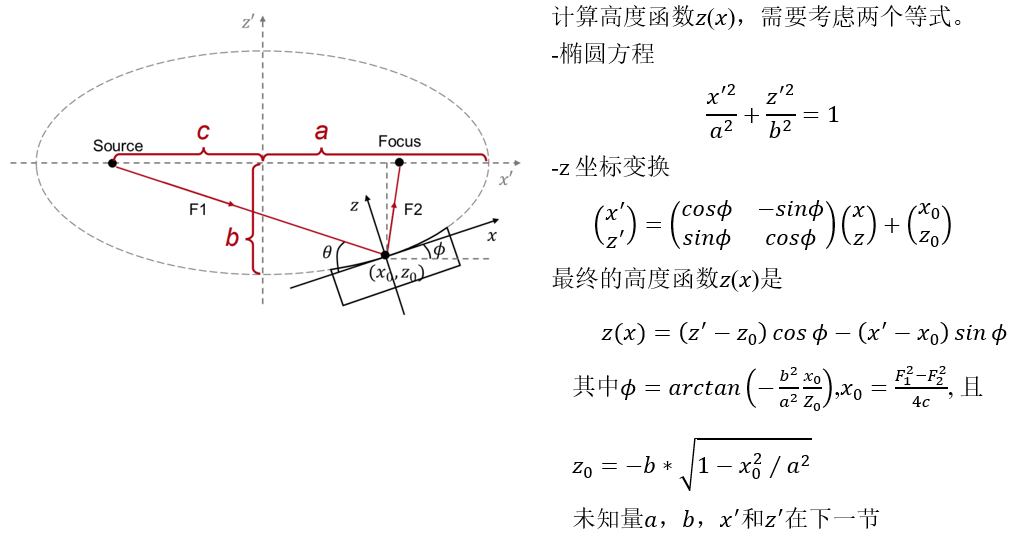

分析設計橢圓反射鏡（2）



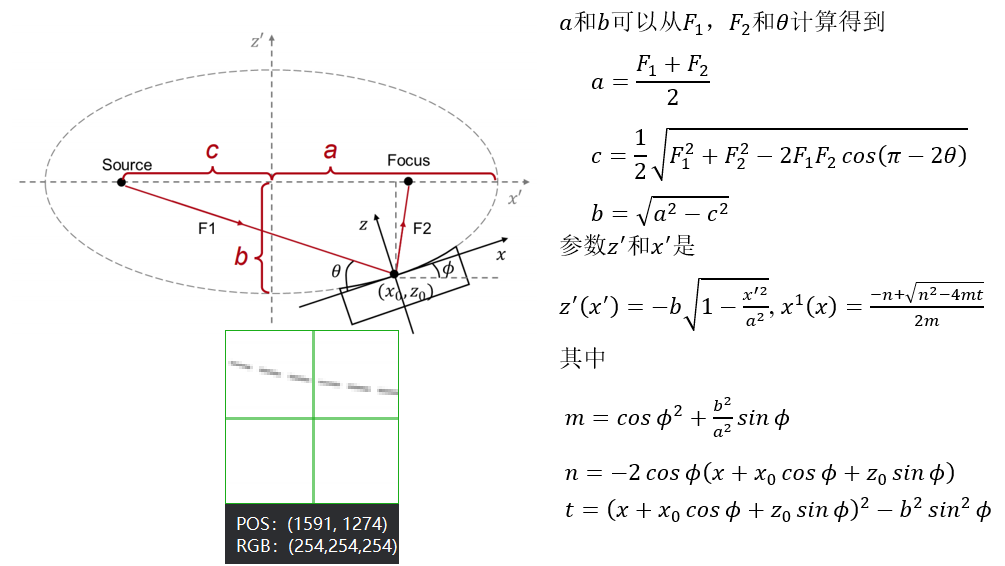

分析設計橢圓反射鏡（3）

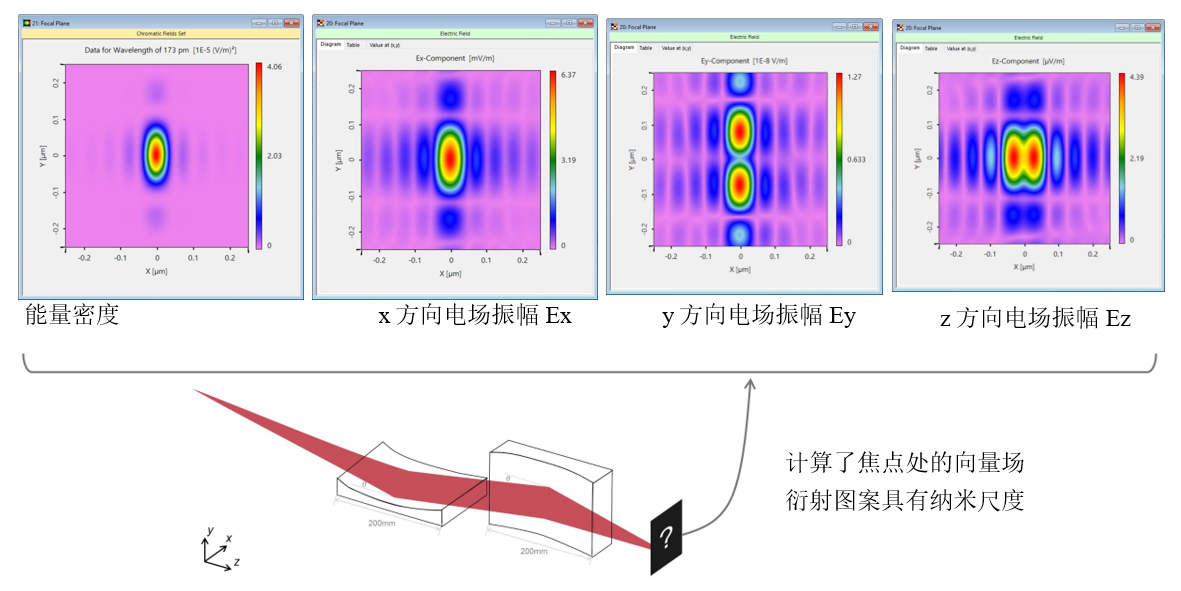

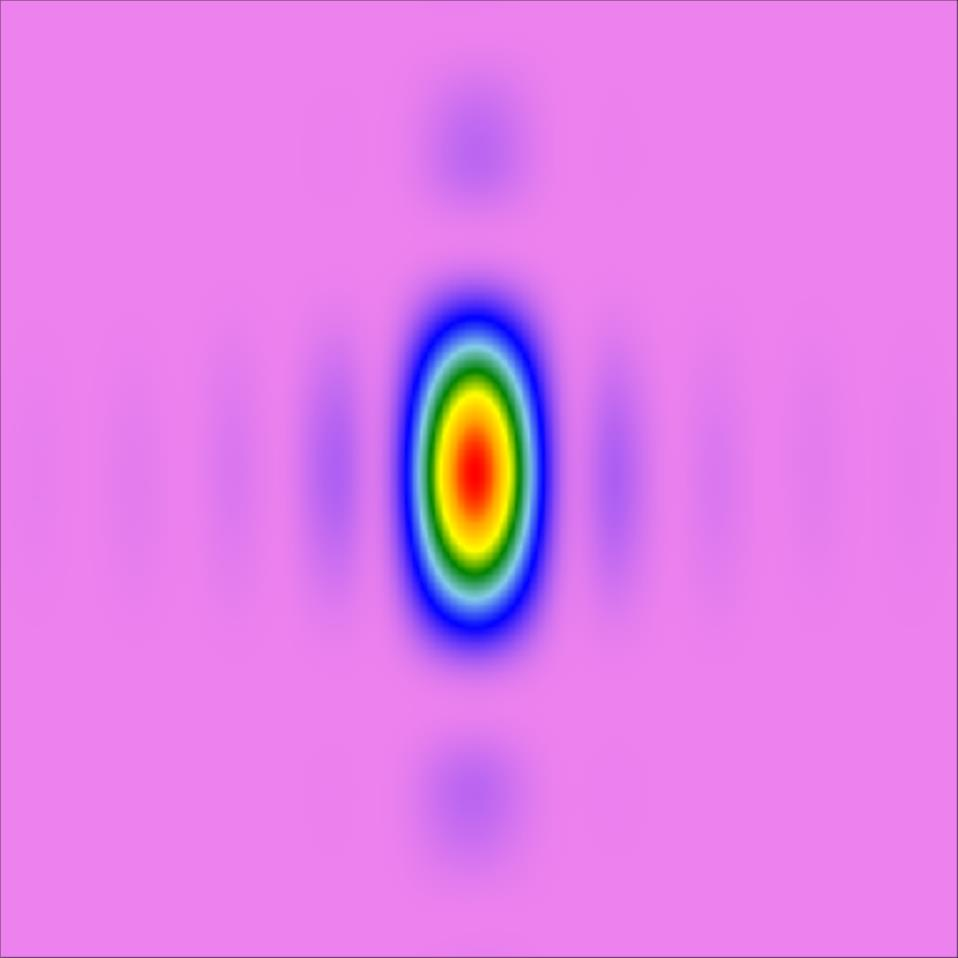

焦平面上的能量密度和電場



軟件界面

VirtualLab Fusion操作流程

設置輸入高斯場

- 基本光源模式（教學視頻）

設置組件的位置和方向

- LPD II 位置和方向 （教學視頻）

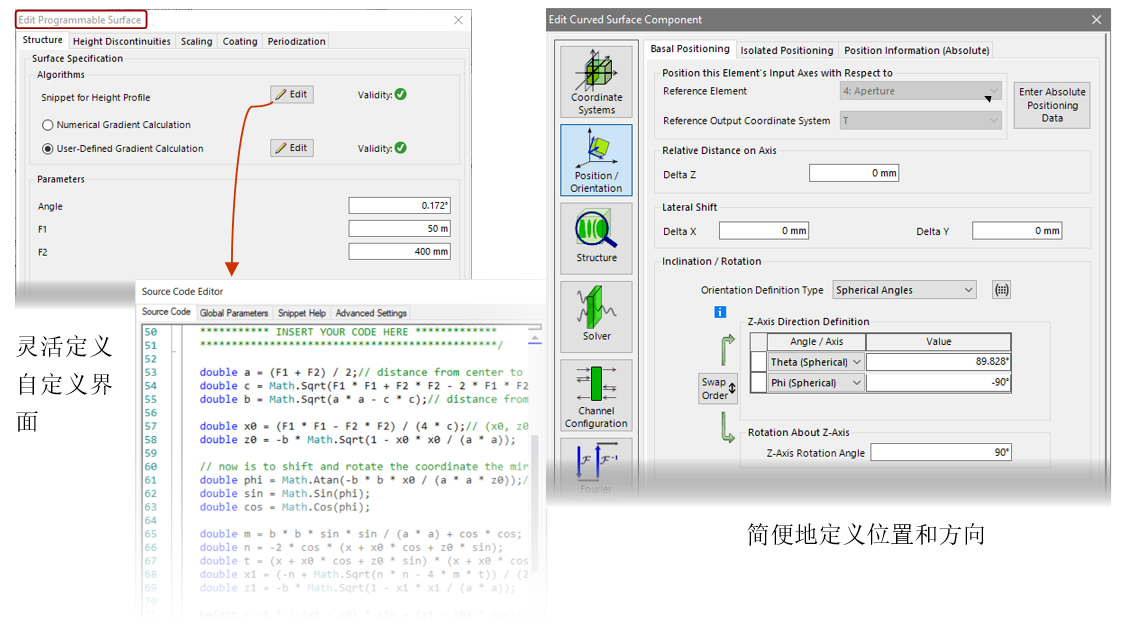

可編程的橢圓界面

- 如何使用可編程界面和示例 （球面）（應用案例）


VirtualLab Fusion技術

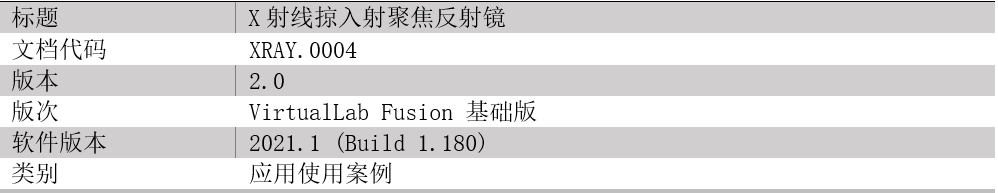

文檔信息
