摘要
在評估AR/MR(增強或混合現實)設備中光波導系統的性能時，眼動范圍內光線分布的橫向均勻性是最關鍵的參數之一。為了在設計過程中測量和優化橫向均勻性，VirtualLab Fusion提供了均勻性探測器，可以進行所需的研究。在本文件中，我們將演示可用的選項以及如何操作均勻性探測器。

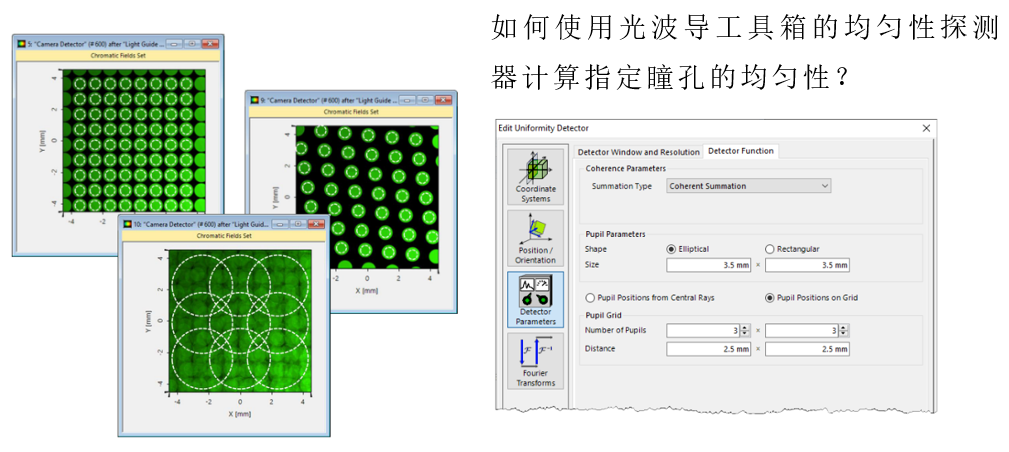

案例演示

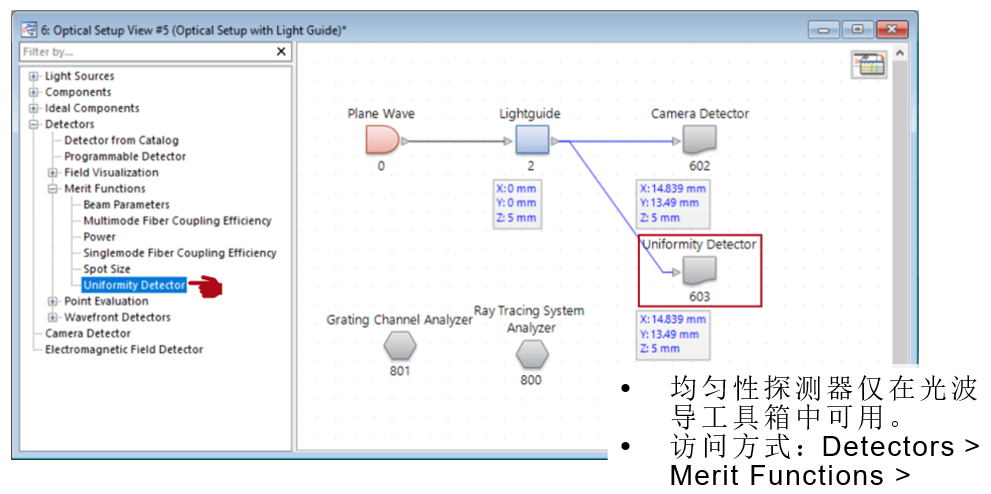

均勻性探測器

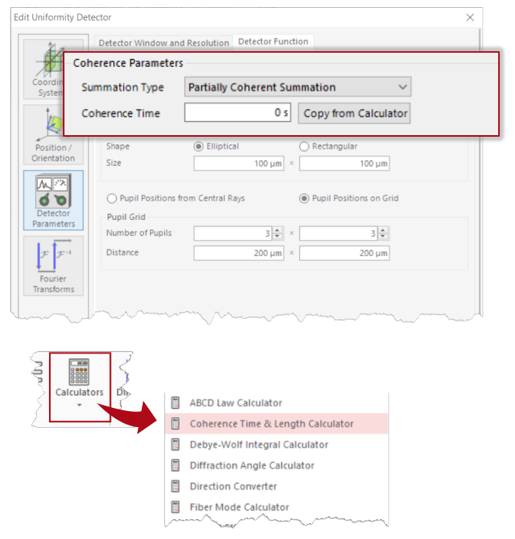

探測器功能：相干參數
如果存在多個相干模式，則重疊的�？梢韵喔莎B加、非相干疊加或部分相干疊加。
對于部分相干疊加，可以通過輸入相干時間(或從相干時間和長度計算器復制)來指定相干程度。

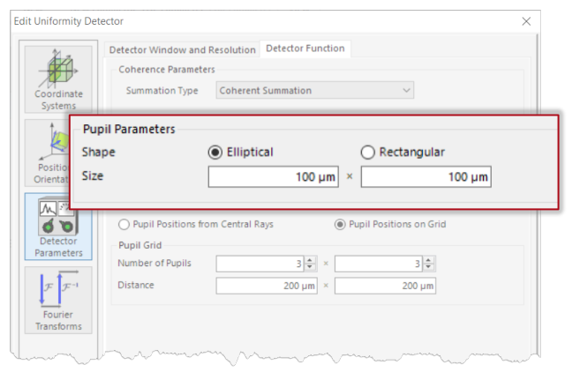

探測器功能：光瞳參數
均勻性探測器評估在配置的局部區域(稱為光瞳)的照射強度。
每個光瞳由其大小(dx×dy)和形狀定義，可以設置為橢圓形或矩形。

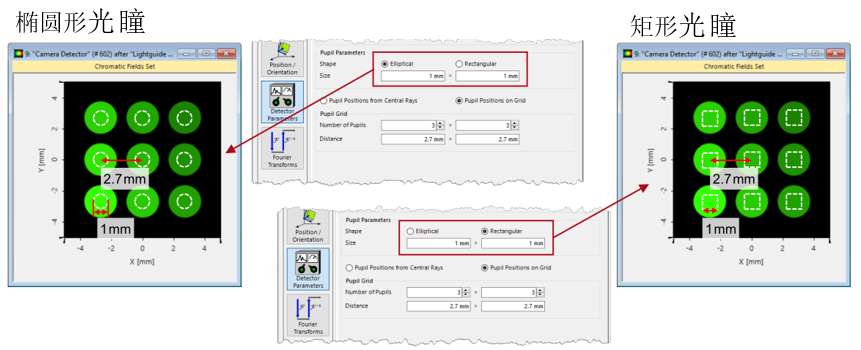

橢圓形光瞳：
矩形光瞳：
探測器功能：光瞳位置
一旦設置了所考慮的光瞳的大小和形狀，則必須配置探測器窗口中的光瞳數量和位置。
第一個選項是，根據每個單獨足跡的中心光線自動確定光瞳的位置。
探測器只會(huì )將光瞳放置在所有光瞳都在探測器窗口內的位置。所有其他部分足跡將被忽略。

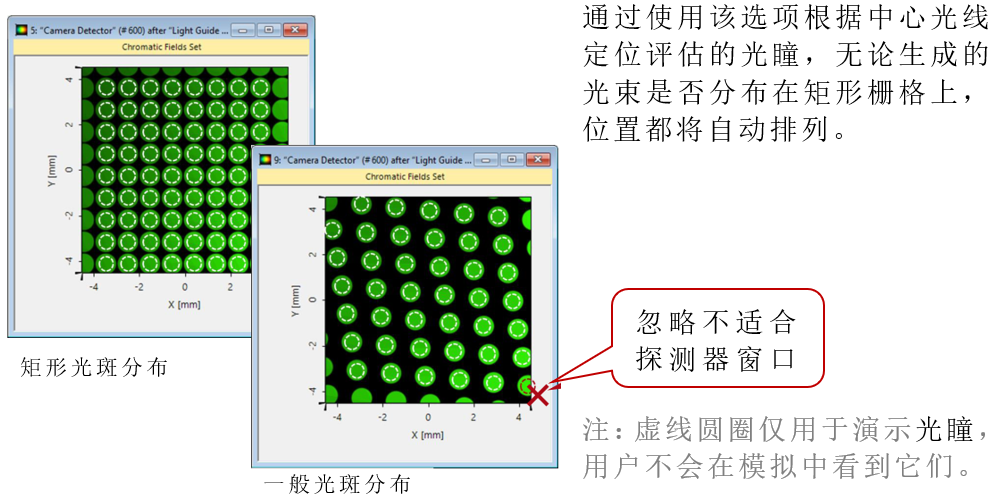

基于中心光線的光瞳位置示例

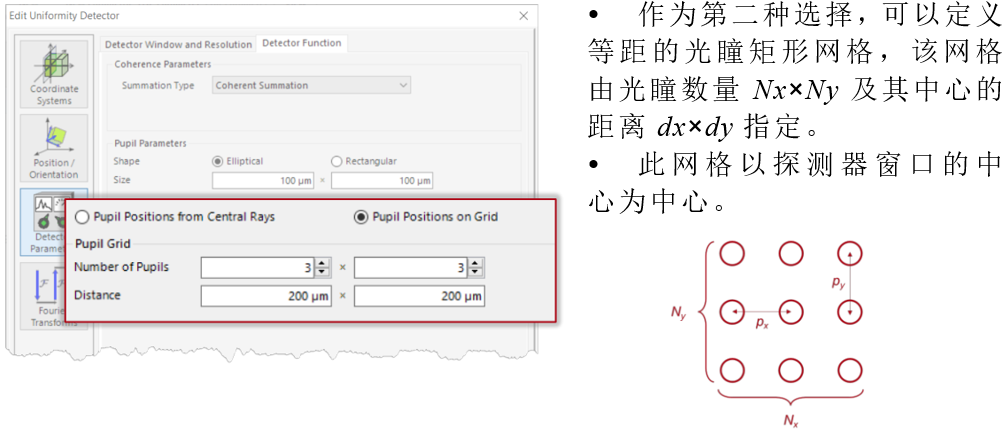

探測器功能：光瞳位置
排列在網格上的光瞳位置示例
注：虛線圓圈僅用于演示光瞳，用戶不會(huì )在模擬中看到它們

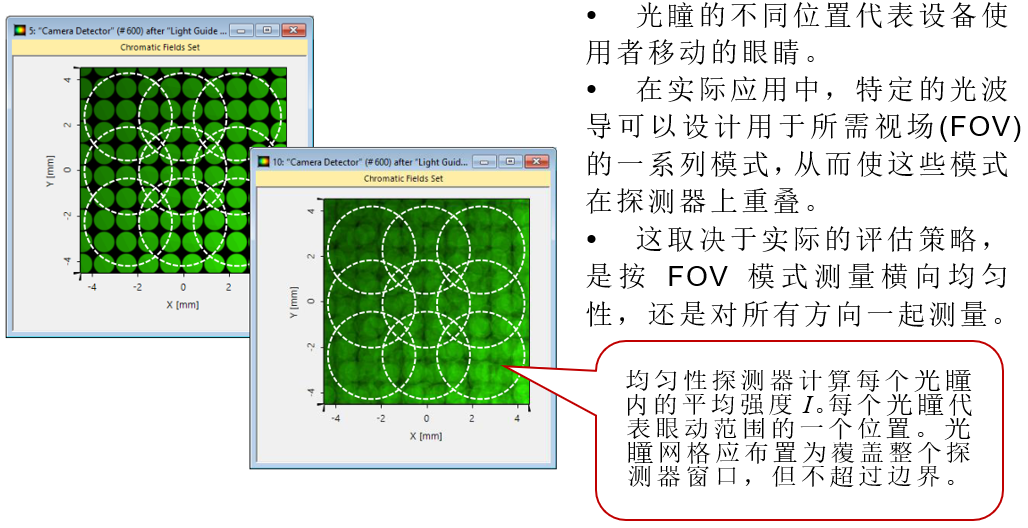

眼箱中橫向均勻性的測量

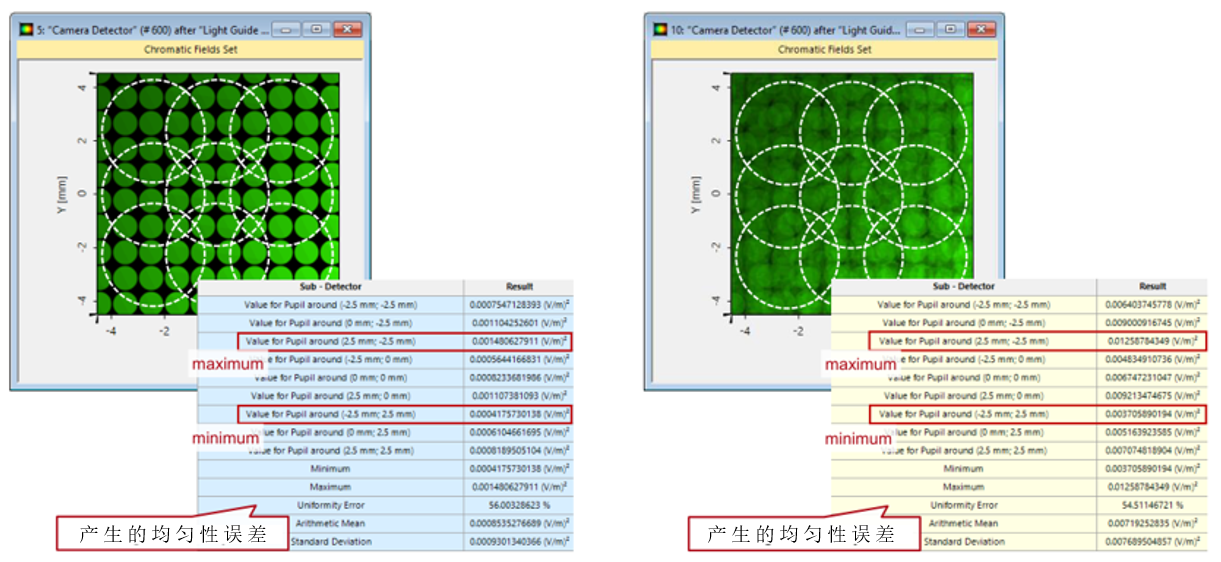

均勻性探測器輸出
均勻性探測器輸出示例

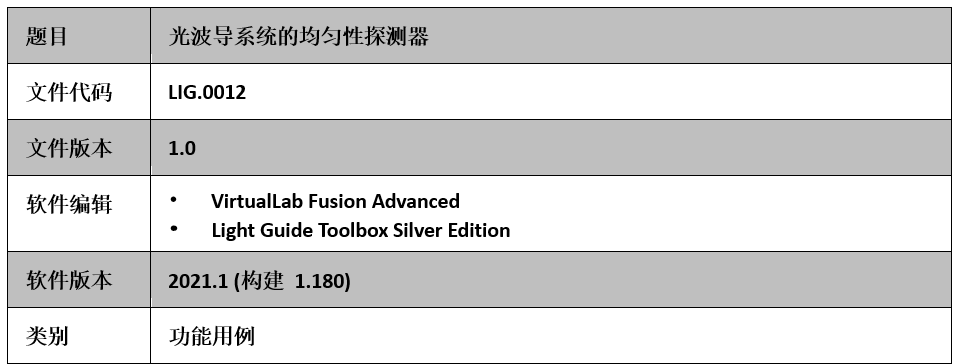

文件信息
