光波導結構

摘要


增強現實和混合現實(AR&MR)領域的新應用引起了人們對帶有光柵區域的光波導系統的越來越多的關注，這些光波導系統用于輸入和輸出耦合以及擴瞳目的。VirtualLab Fusion為這類系統的仿真和設計提供了幾個強大的工具，其中一個是具有靈活光柵區域配置的光波導組件。然后，模擬受益于在VirtualLab Fusion中實施的“連接場解算器”方法，以及其有效的非順序建模技術。在此使用案例中，我們將介紹如何設置和配置光波導組件。

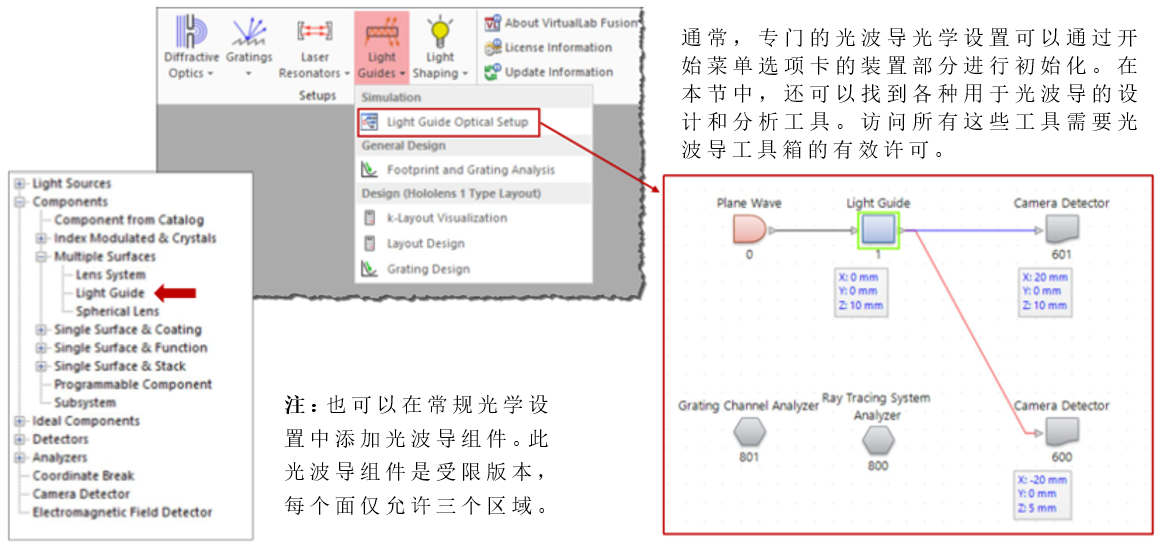

初始化光波導組件

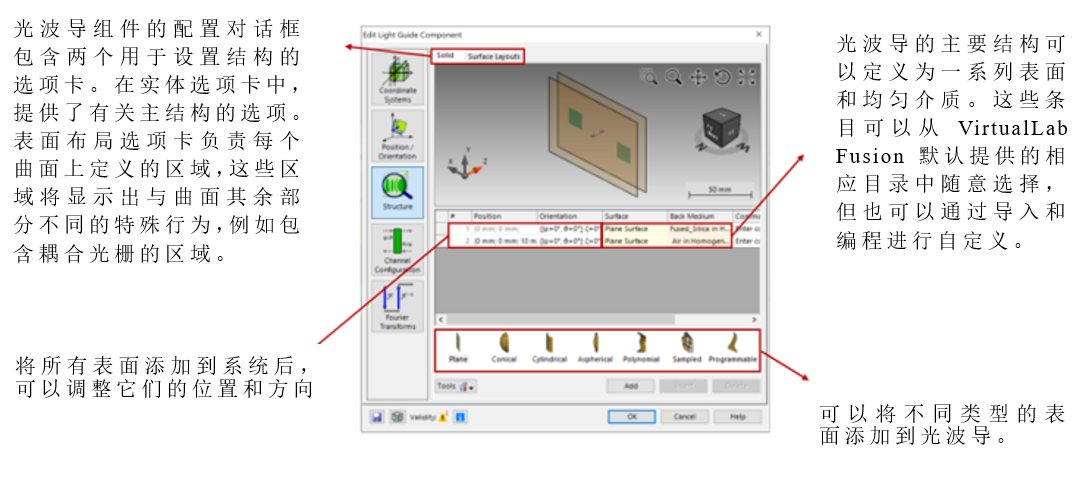

光波導結構的配置

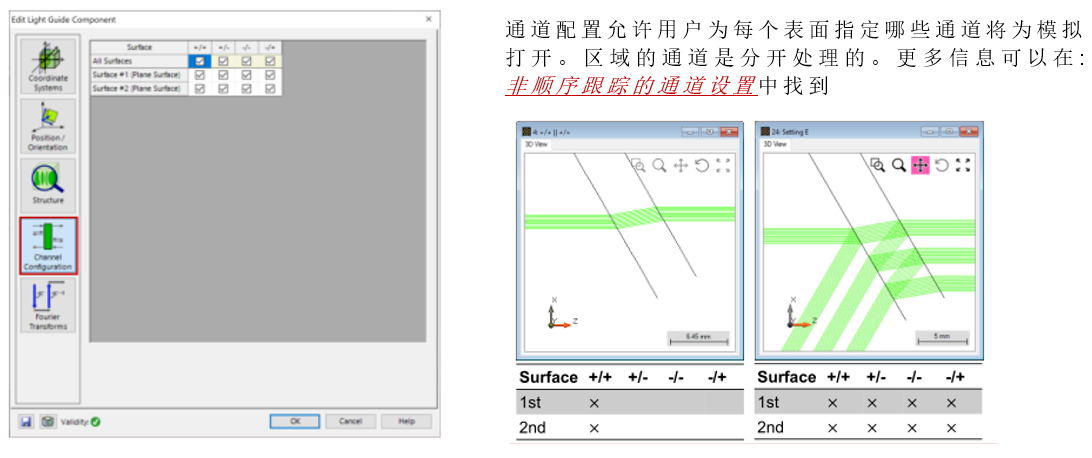

光波導通道的配置

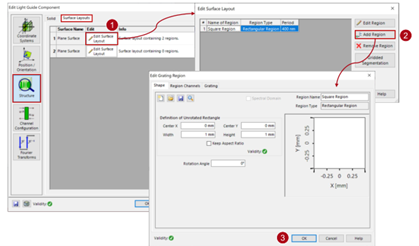

向光波導表面添加區域



將光柵添加到區域


在光柵子部分中，可以配置光柵的主要特性，如光柵周期和方向。



類似于光波導部件，可以在區域通道部分中為每個單獨的光柵區域定義傳播通道。在光波導表面上定義的不同區域的通道可以不同，因此可以獨立于周?chē)�表面的主通道進行配置。



配置光柵順序

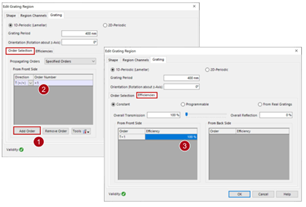

要將特定衍射級添加到在模擬中考慮的列表中，請使用光柵子部分的階次選擇選項卡中的添加階次。



然后在對應表中指定所需的階次。在效率選項卡中，可以手動輸入效率值，也可以根據實際光柵結構計算實際的電磁光柵響應。

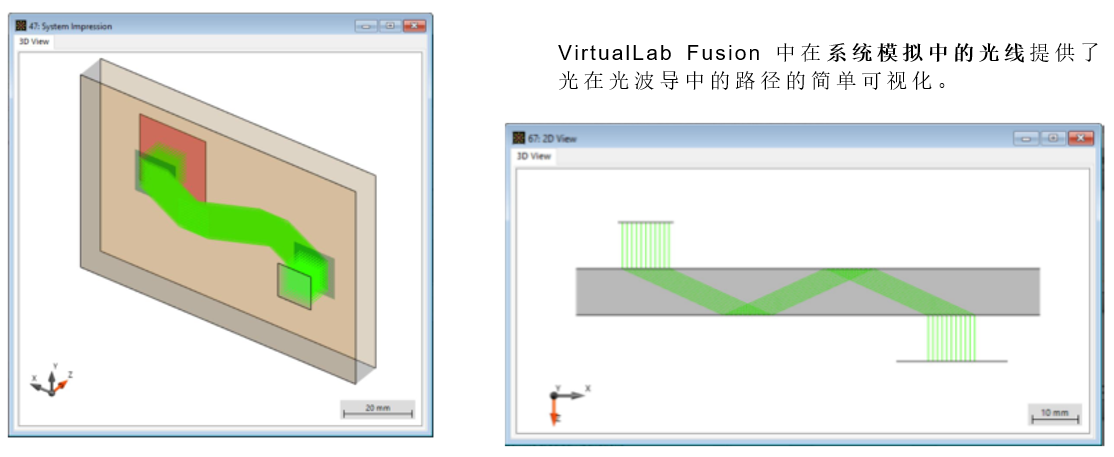

3D光線跟蹤系統視圖

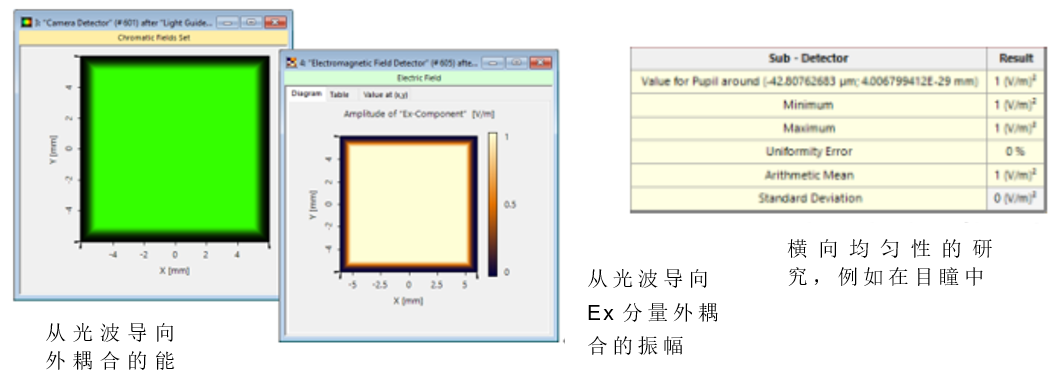

現場跟蹤結果


此外，光波導組件和光波導光學系統還與場跟蹤及其各種探測器配合使用，以提供有關系統的更多信息。這些模擬還可以包括諸如偏振、相干性和來自孔徑的衍射等關鍵效應，示例如下所示。

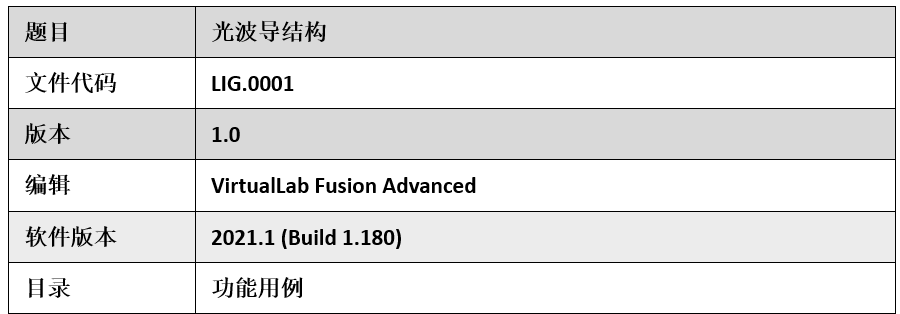

文件信息







進一步閱讀
