VIRTUALLAB FUSION中具有復雜擴展區域的光波導器件建模

在過去的幾周里，我們展示了快速物理光學建模和設計軟件VirtualLab Fusion用于設計和模擬光波導系統的強大功能�，F在，我們通過演示這些技術的應用，來模擬具有復雜出瞳擴展（EPE）區域的文獻中的例子。


請參見下面的兩個示例，一個包含一個帶有“蝴蝶”型EPE的設置，用于分割視場角（FOV），另一個示例說明了組合擴展器/輸出耦合器區域中的二維周期性菱形光柵結構。

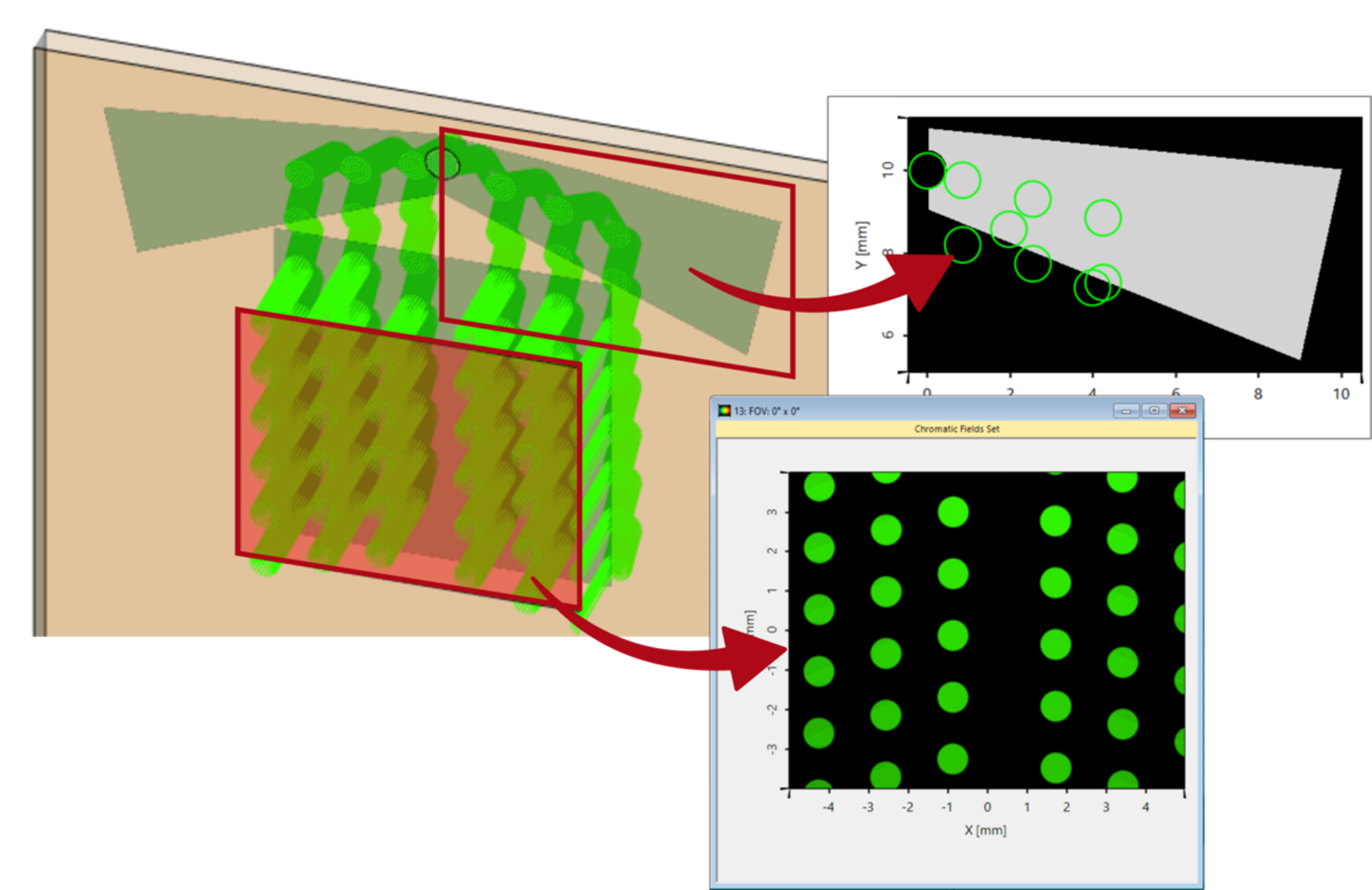

“蝴蝶”型EPE光波導




這個用例展示了一個具有所謂“蝴蝶”瞳孔擴展的光波導系統，該系統基于微軟的專利US9791703B1。



二維（菱形）光柵光波導





在本用例中，我們根據Wave Optics LTD.專利WO2018/178626的方法，對使用二維周期光柵結構（菱形）的光波導系統進行建模。
