二維周期光柵結構（菱形）光波導的應用

摘要



如今，大多數創(chuàng )新的AR&MR設備都是基于光波導或波導系統，結合微結構來耦合光的輸入和輸出。VirtualLab Fusion能夠通過應用我們獨特的物理光學方法對此類設備進行詳細建模，包括所有效應（例如相干、偏振和衍射）。我們通過對專利WO2018/178626中提到的設備進行建模來證明這一能力，該設備由復雜的一維和二維菱形光柵結構組成。

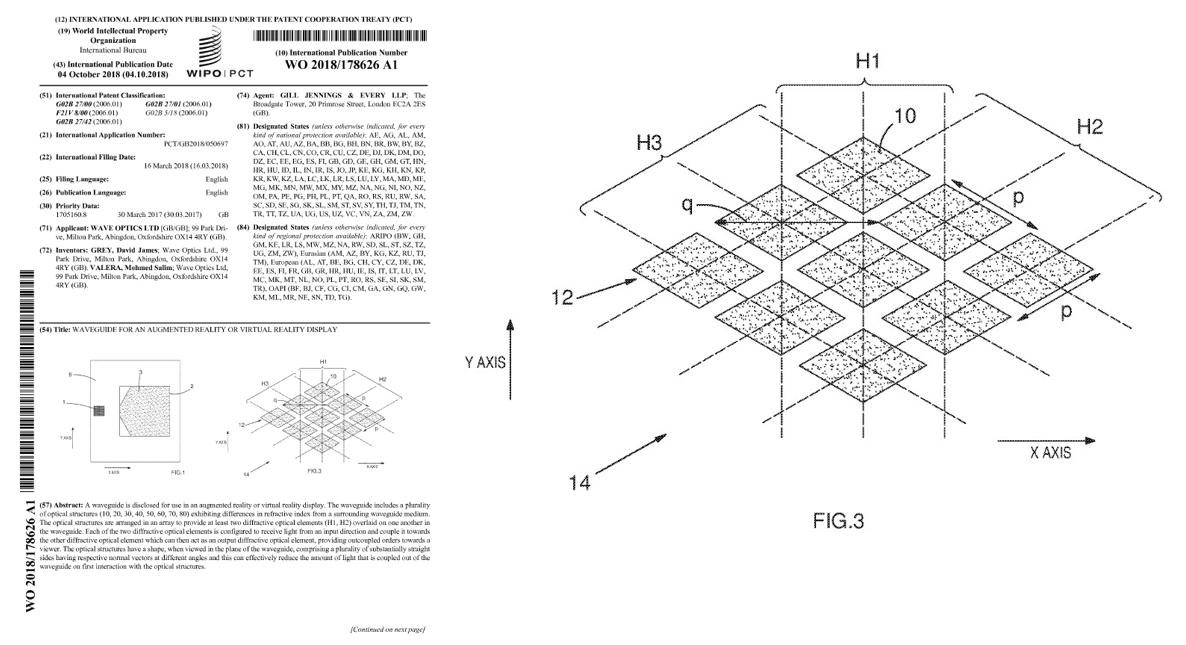

建模任務：專利WO2018/178626

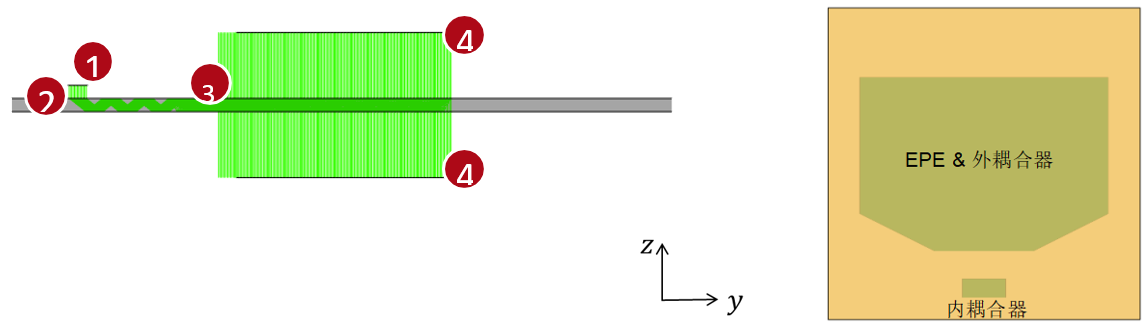

任務描述





光波導元件



使用光波導組件，可以輕松定義具有復雜形狀區域的系統。此外，這些區域可以配備理想的或真實的光柵結構，以充當入射耦合器、出耦合器或出瞳擴展器。

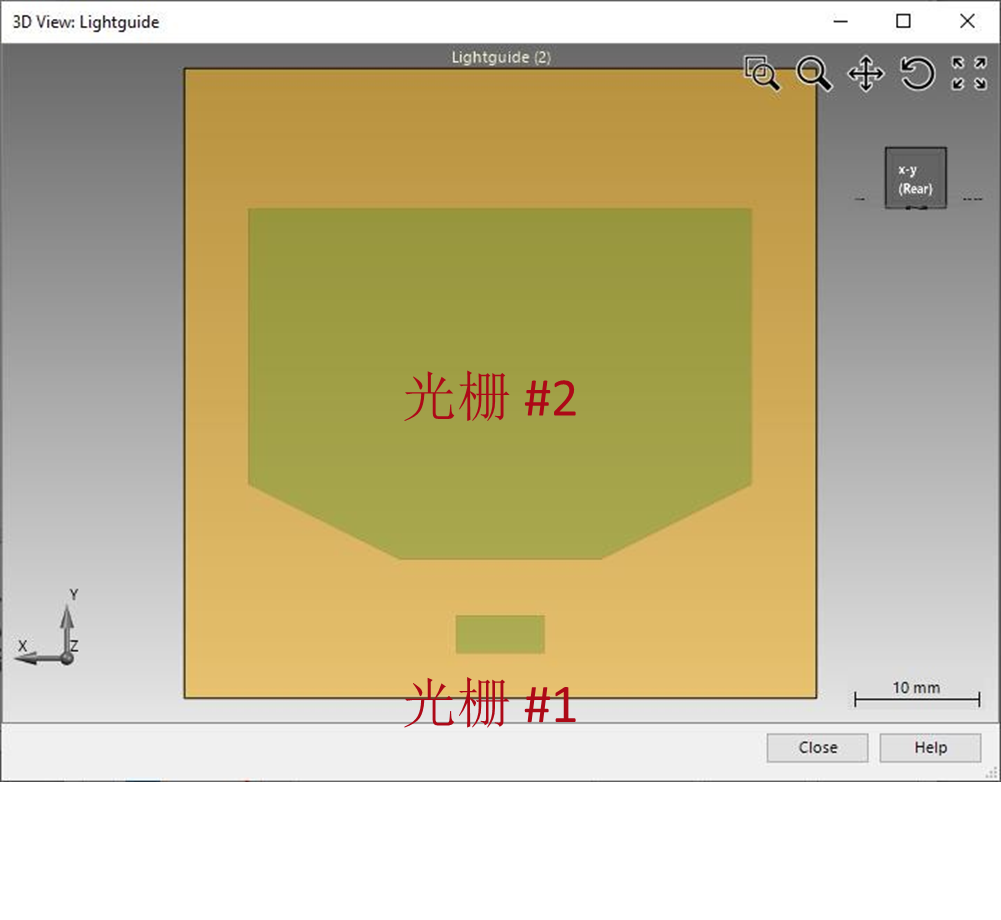

光波導結構



使用光波導組件，可以輕松定義具有復雜形狀區域的系統。此外，這些區域可以配備理想的或真實的光柵結構，以充當入射耦合器、出耦合器或出瞳擴展器。

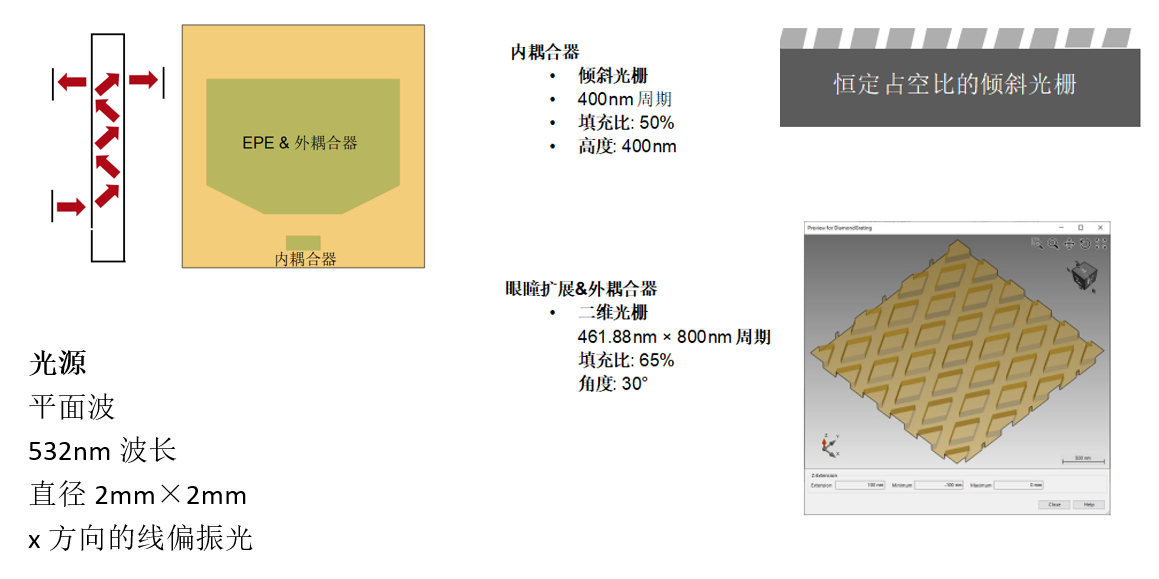

光柵#1:一維傾斜周期光柵





光柵#2：具有菱形輪廓的二維周期光柵

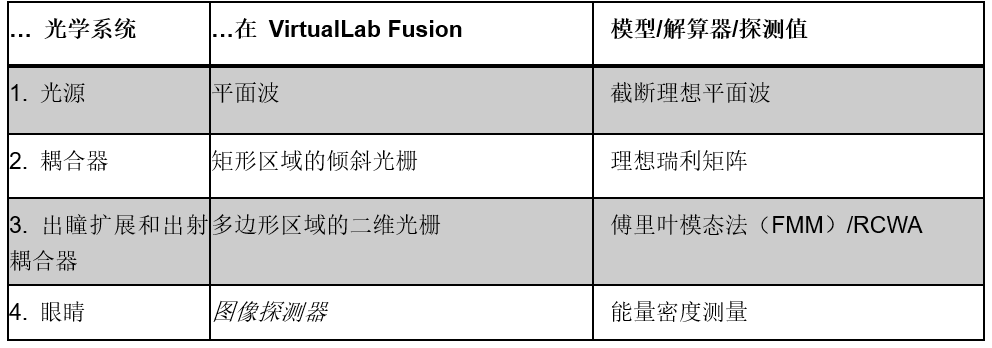

總結—元件



總結——元件

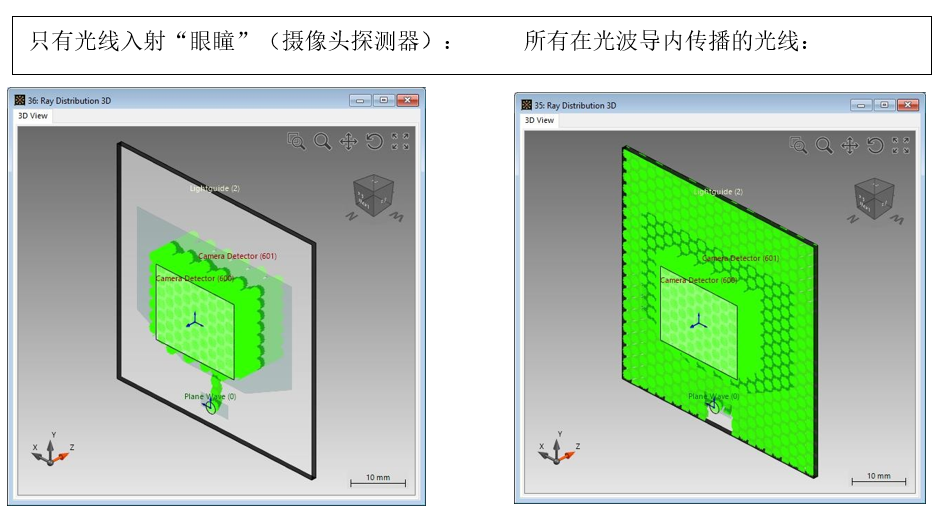

結果：系統中的光線

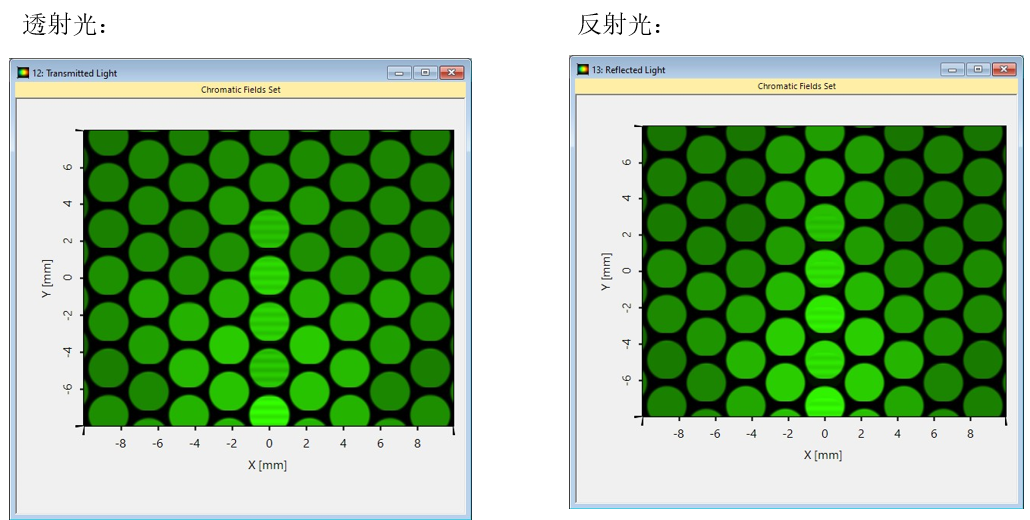

結果：

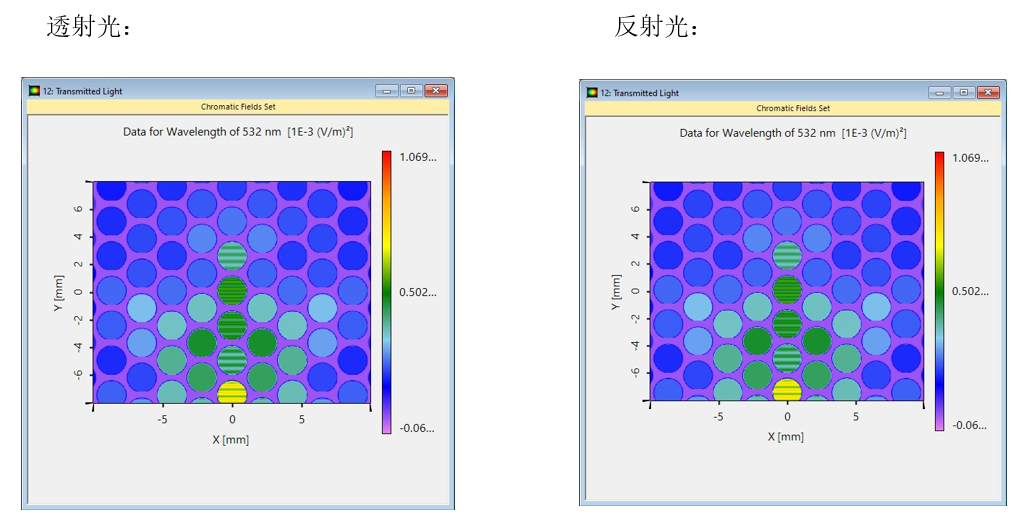

結果：場追跡

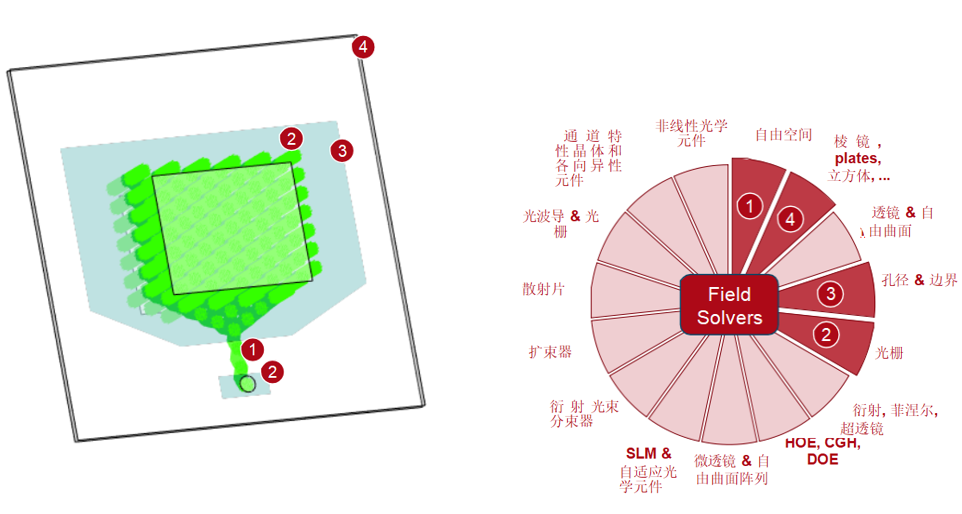

VirtualLab Fusion技術
