摘要
自 1858 年以來，傅科刀口測試一直是一種簡單且廉價的方法來確定凹面鏡的特性。 顧名思義，在這個測試中，刀刃（例如剃須刀片）被固定在光束的路徑中，靠近預期的焦點，以遮擋一半的光束。 然后在評估之前再次準直傳輸的場。 由此產生的圖案提供了所用反射鏡形狀的表征。 此外，如果刀口的位置沿光軸發生變化，則在探測器平面上產生的光圖案也會(huì )發生變化。這種行為使用戶能夠精確地確定曲面鏡焦點的位置。

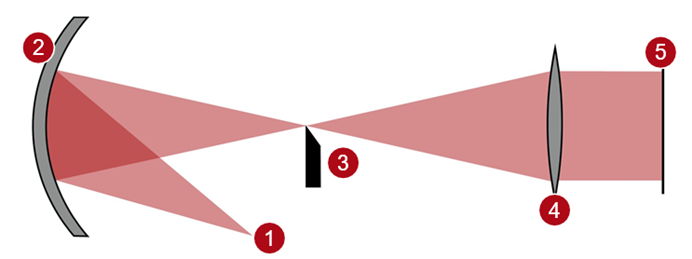

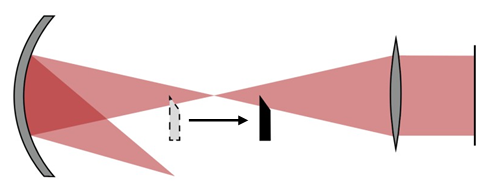

建模任務

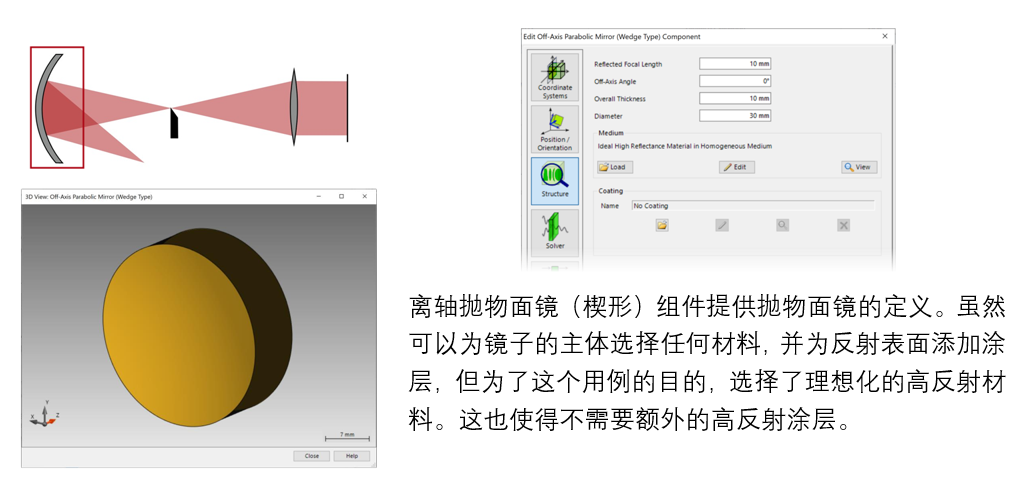

系統構建模塊——拋物面鏡

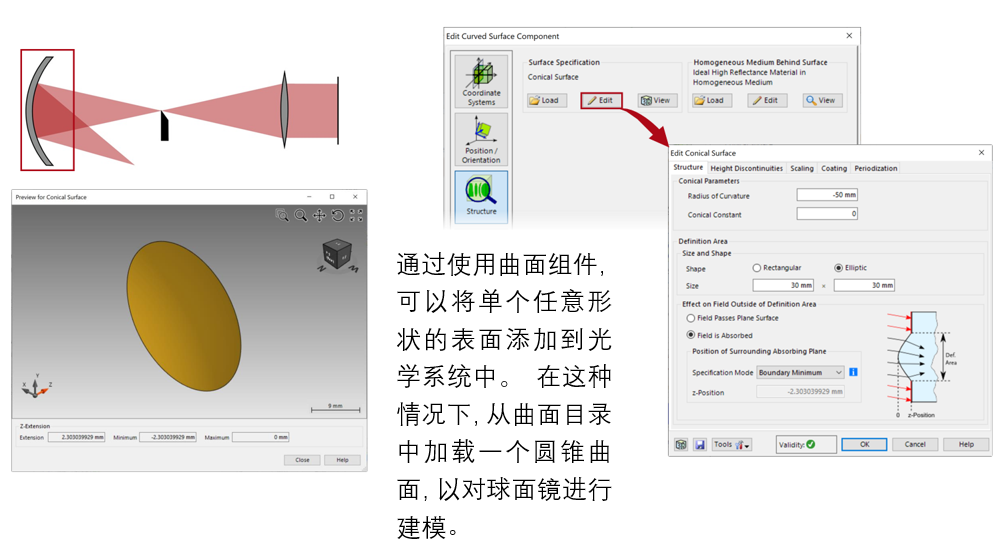

系統構建模塊 – 球面鏡

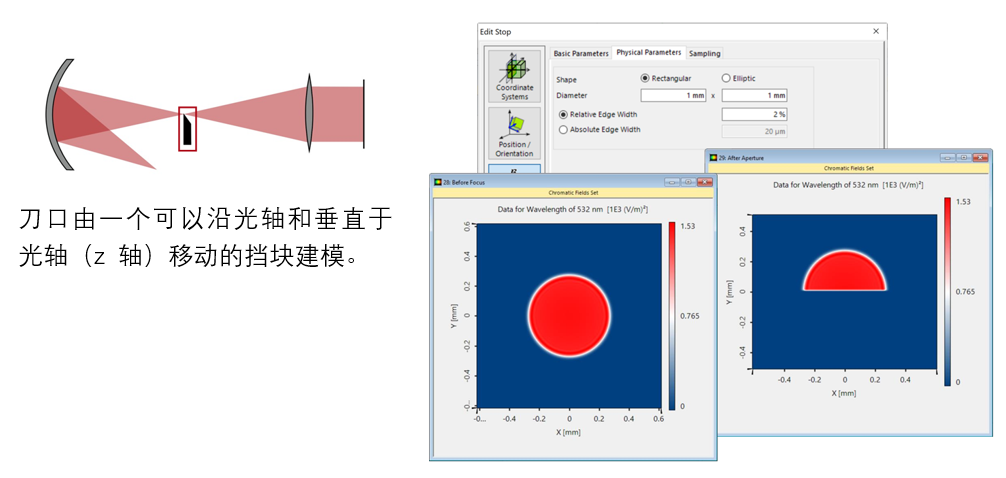

系統構建塊 – 光闌

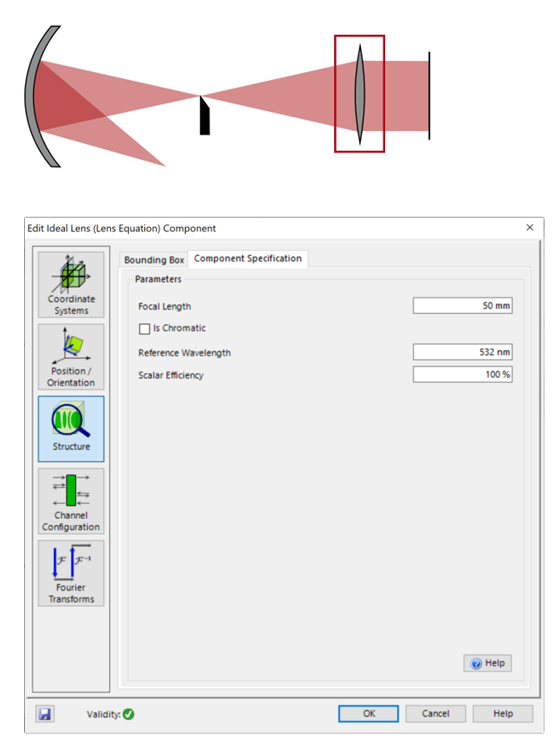

系統構建模塊——理想準直透鏡
系統中應用了理想化的透鏡功能，以確保刀口后視場的準直。 因此，在這種情況下不考慮鏡片的表面和材料。 相反，透鏡為選定的波長和焦距提供了理想的準直功能。
可通過以下方式了解有關此功能的更多信息：

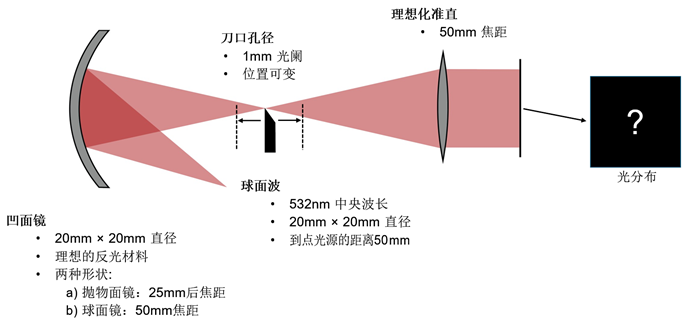

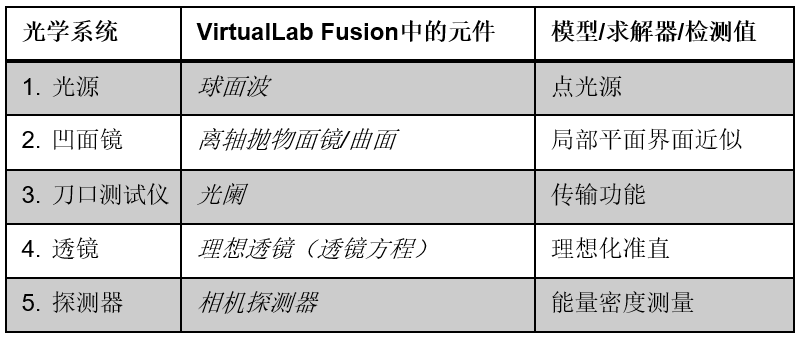

模型總結

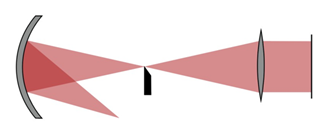

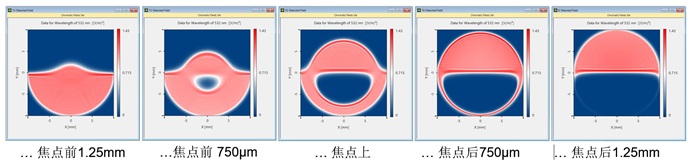

拋物面鏡：沿 Z 軸掃描
如果刀口非�？拷裹c(diǎn)，衍射效應會(huì )將光線塑造成預期的傅科甜甜圈形狀。 障礙物與焦點的距離越大，衍射效應的影響就越小。
刀的孔徑定位...

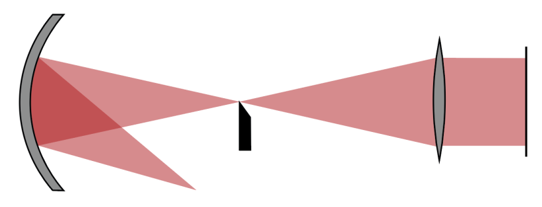

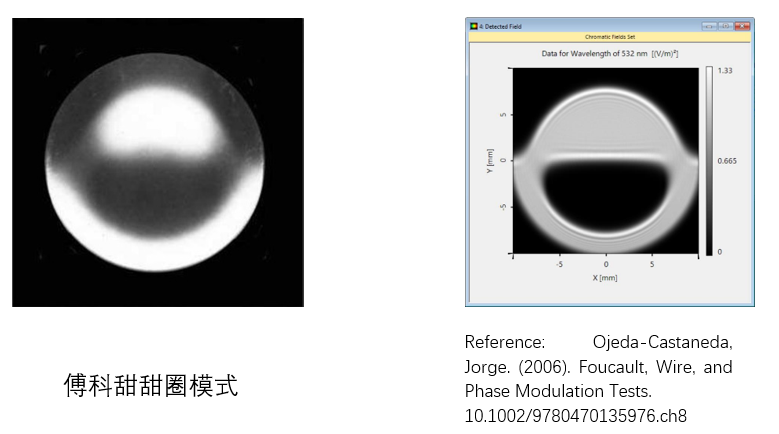

拋物面鏡：聚焦孔徑
如果光圈直接放在焦點上，則設置產生的光圖案很大程度上取決于所用凹面鏡的形狀。 在拋物面鏡的情況下，展示了稱為甜甜圈形的模式。 該信息可用于表征鏡子。

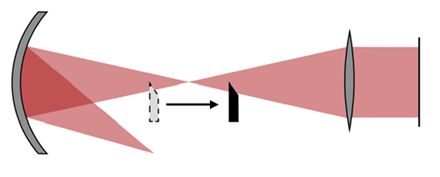

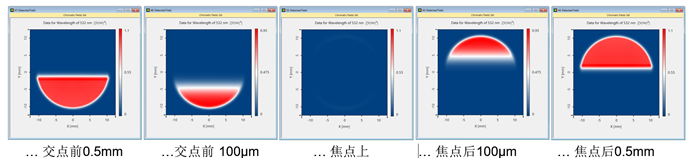

球面鏡：沿 Z 軸掃描
與拋物面鏡的情況類似，只有當刀刃直接放在焦點上時，衍射效應才會(huì )發揮作用。 如果稍微移動，障礙物只會(huì )導致場的截斷，也在最終檢測器平面中。
刀的孔徑定位.…
球面鏡：聚焦孔徑
對于理想的球面鏡，當光圈位于焦點上時，衍射效應會(huì )產生環狀結構。 但是由于強度比光圈稍微偏離焦點時的強度要低，在這種情況下看起來好像光線已經消失了。
檢測到的場具有與非焦點情況相同的靈敏度
檢測到的場比在非焦點情況下具有更高的靈敏度
|
