高NA傅里葉單分子成像顯微鏡

1. 摘要

傅里葉顯微術廣泛應用于單分子成像、表面等離子體觀測、光子晶體成像等領域。它使直接觀察空間頻率分布成為可能。在高NA傅里葉顯微鏡中，不同的效應(每個透鏡表面上角度相關的菲涅耳損耗、衍射等)會(huì )影響單個分子最終獲得的圖像質量�？焖傥锢砉鈱W(xué)軟件VirtualLab Fusion可以使用其強大的場追跡引擎對整個系統進行建模，包括菲涅耳損耗和孔徑衍射效應。本文給出了一個案例，并將仿真結果與文獻中的實驗結果進行了比較。

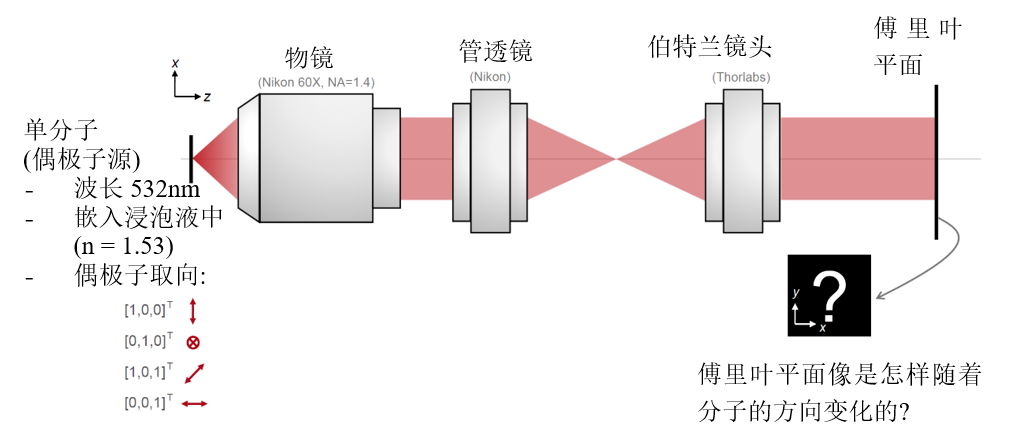

2. 建模任務

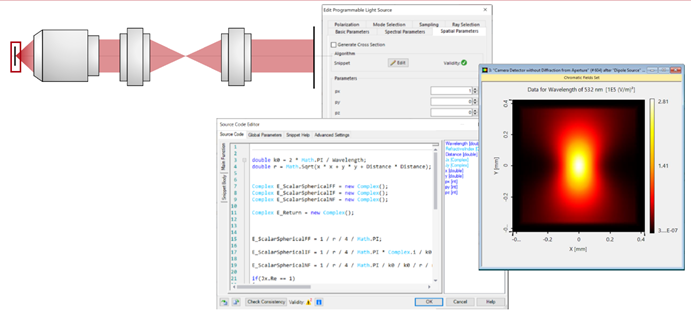

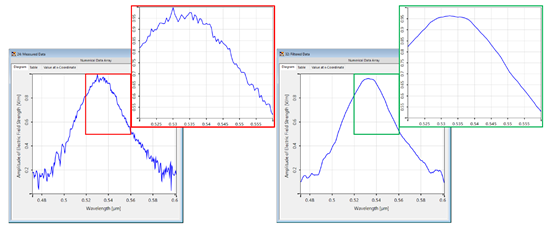

3. 系統構建模塊:偶極子源

 可編程光源允許指定任意橫向場分布。 在我們的例子中，我們指定了偶極子產生的場。

 偶極子源發射一個局部偏振場（意味著 Ex 和 Ey 分量的空間分布在源平面根本不同，因此不能用單個函數來表示）。

 為了準確地模擬偏振特性，我們采用了多光源，它允許我們?yōu)椴煌�的分量定義不同的形貌。

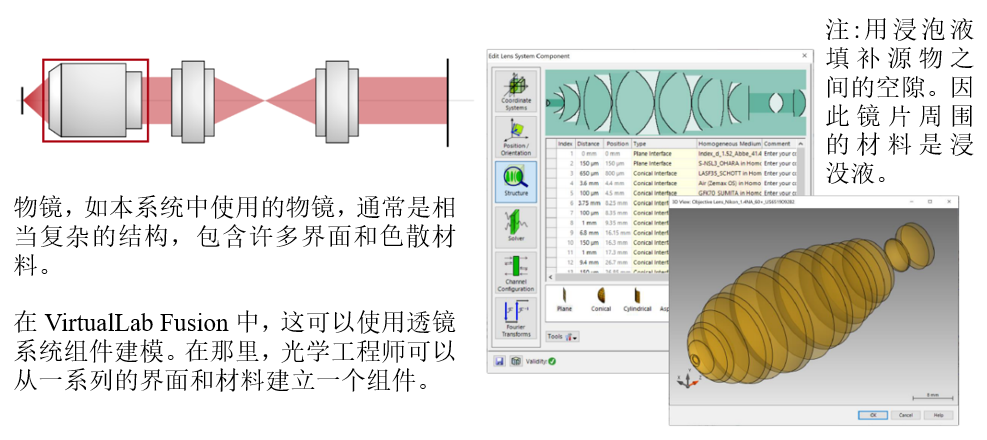

4. 系統構建模塊:物鏡

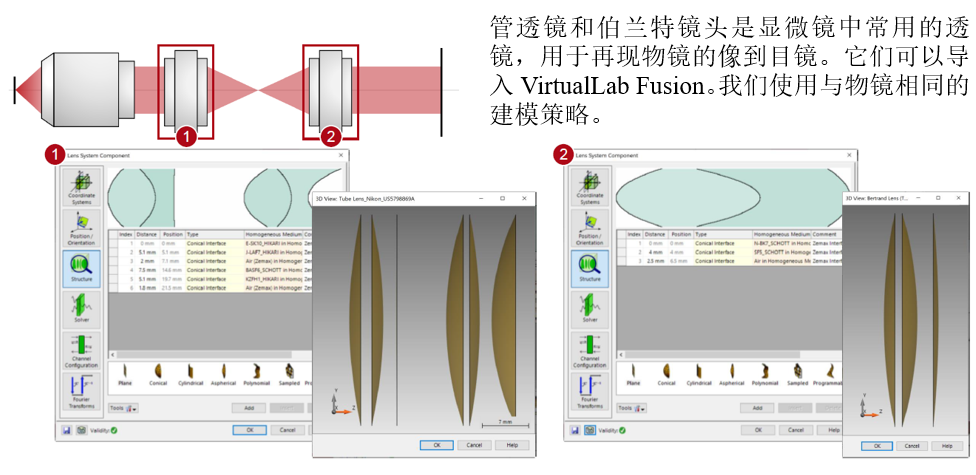

5. 系統構建模塊：管透鏡 & 伯蘭特鏡頭

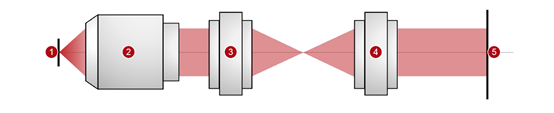

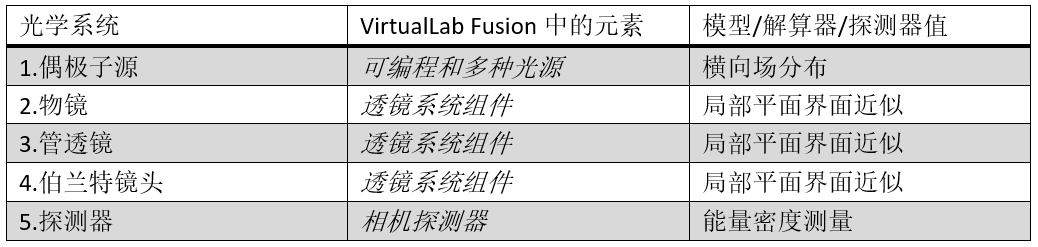

6. 建�？偨Y

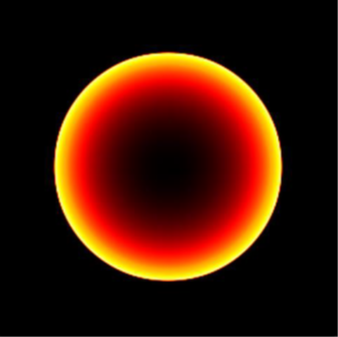

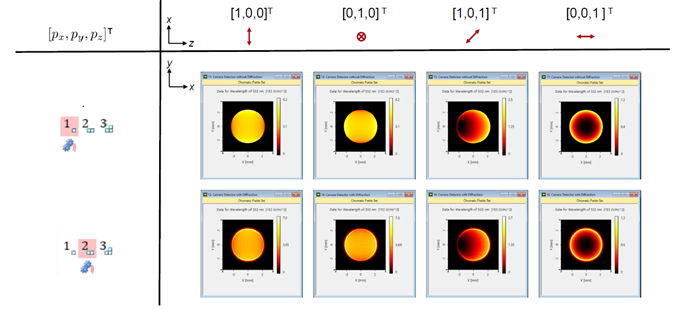

7. 傅里葉平面上的圖像

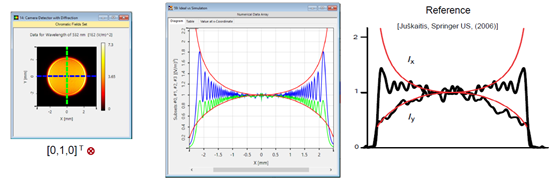

8. 方向[0,1,0]的仿真對比




為了進一步研究物理效應，我們采用偶極取向[0,1,0]，并將得到的結果與實驗測量結果進行了比較[Juškaitis，施普林格US，(2006)]。藍色和綠色曲線取自模擬結果對應的一維截面。理想情況(忽略衍射)的截面參考用紅色表示。參考曲線數據通過參考文獻中給出的公式進行解析計算，最后導入VirtualLab Fusion。

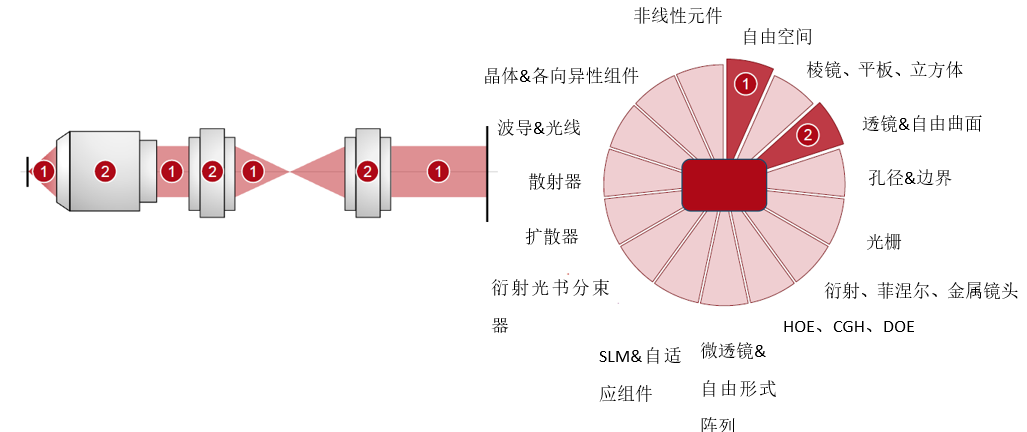

9. VirtualLab Fusion技術

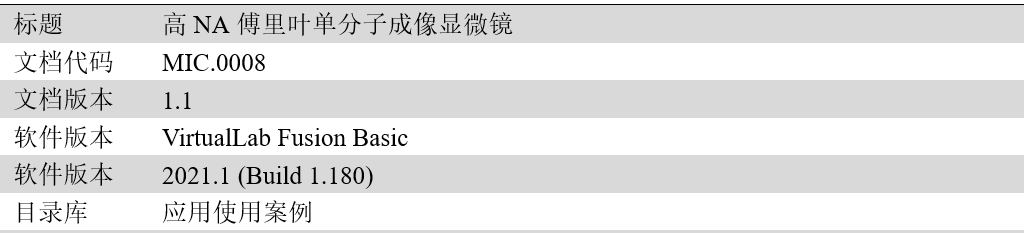

10. 文件信息
