VirtualLab：系統建模分析器

摘要


在物理光學中，傅里葉變換是光在復雜光學系統中傳播所需的最基本的工具之一。這些操作允許我們在表示光場的不同域(如空間域和頻域)之間切換，并促進各種光學元件特定求解器的高效應用。這些求解器中的大多數通常在特定的域中工作，這意味著域之間的不斷往返對于精確和快速的仿真是必不可少的。為了向光學工程師提供光場在系統中傳播時的不同階段的全面概述，VirtualLab Fusion配備了一個強大的工具，系統建模分析器。本文檔介紹該工具的使用方法。


系統建模分析器

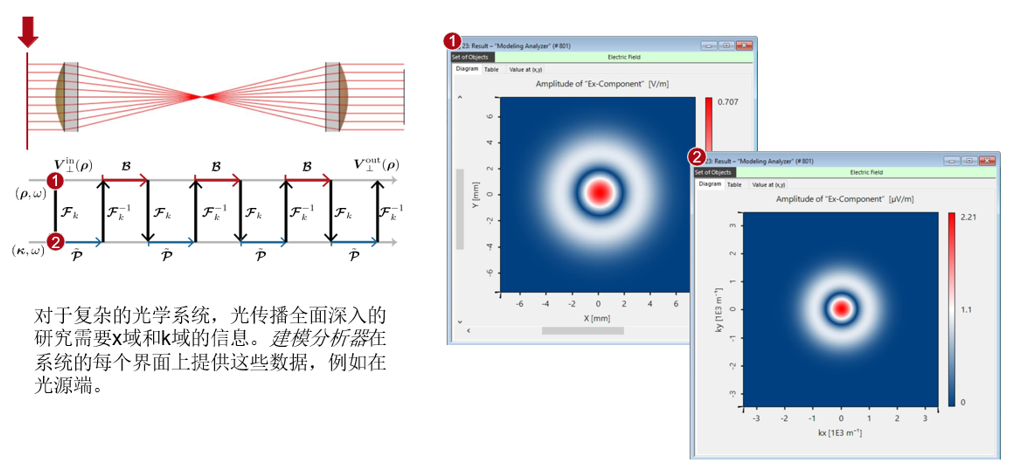

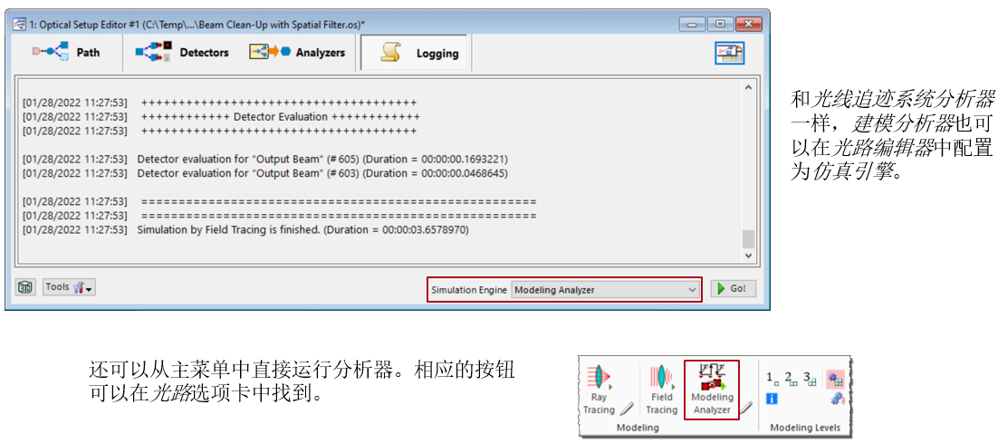

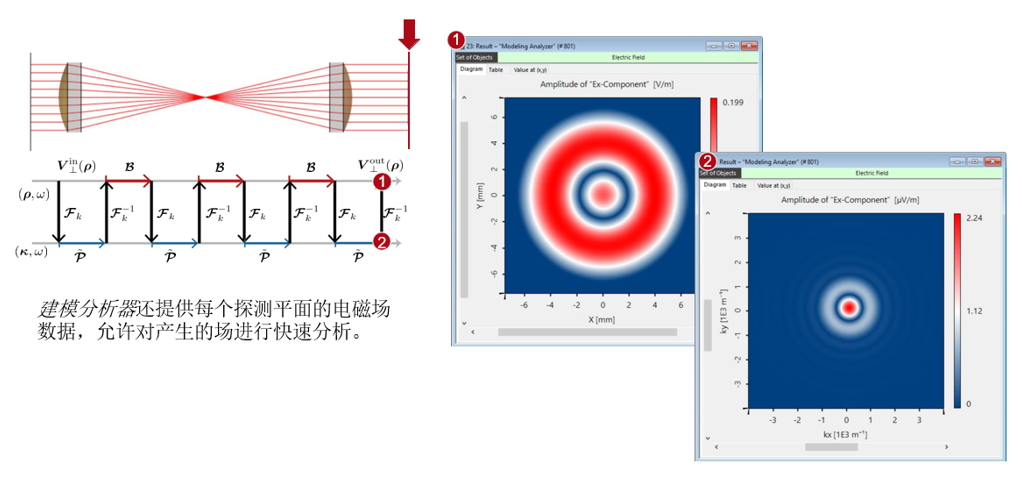

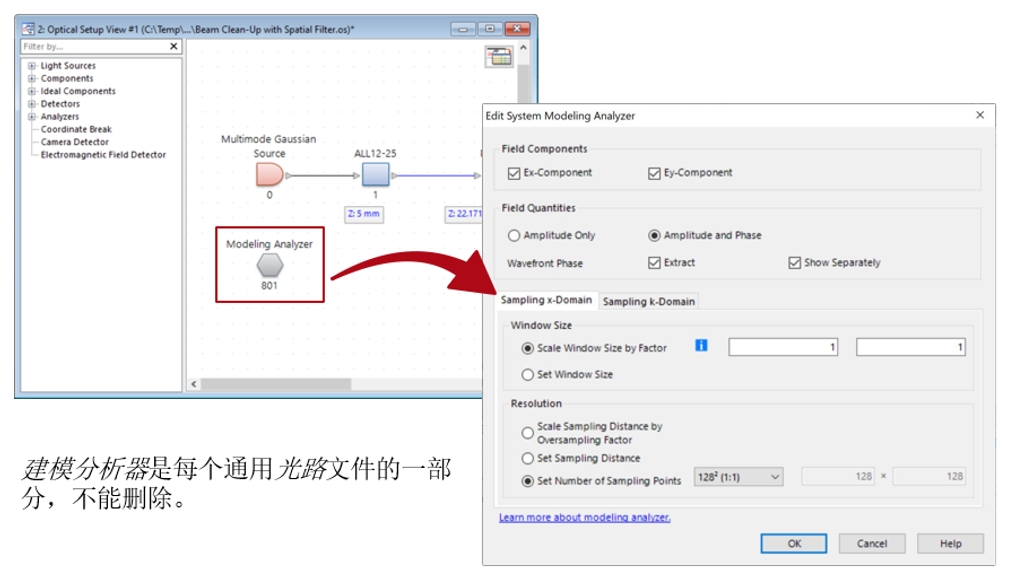

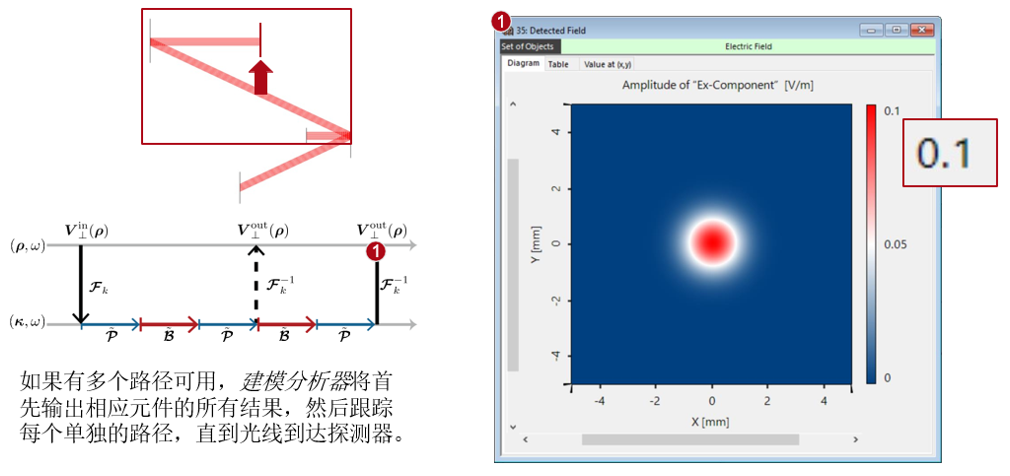

如何運行建模分析器




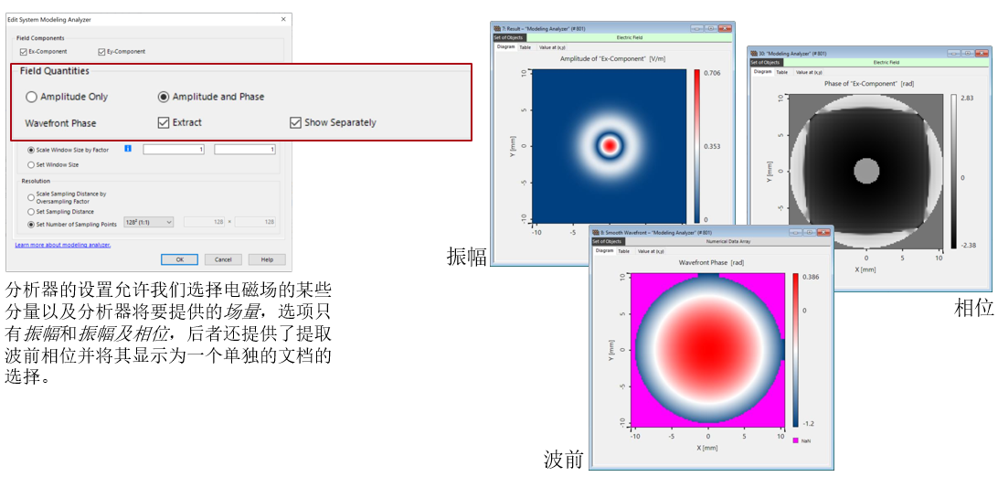

系統建模分析器

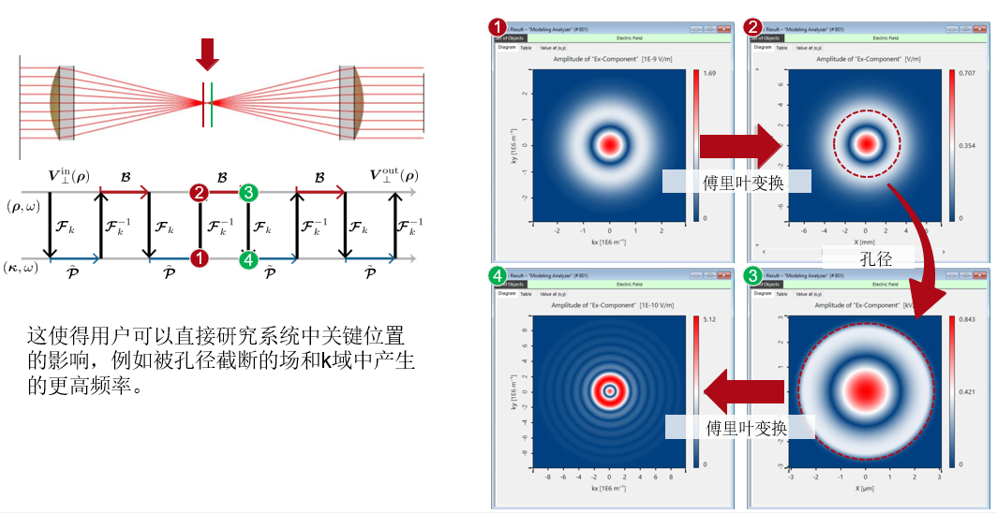

例1：光束清理濾波器

示例 – 光束清理濾波器

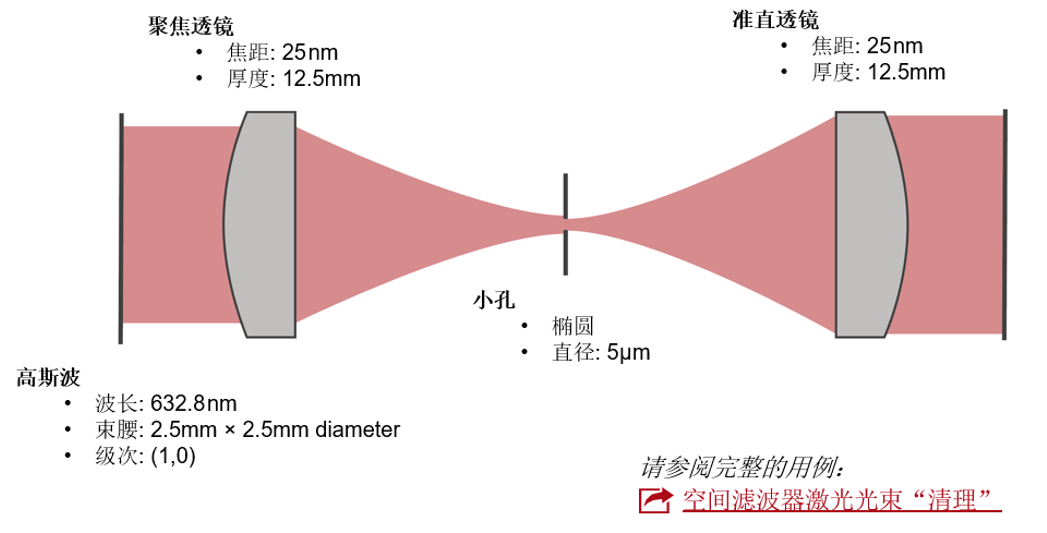

光束清理濾波器 – 光源



光束清理濾波器 – 孔徑



光束清理濾波器 – 探測器

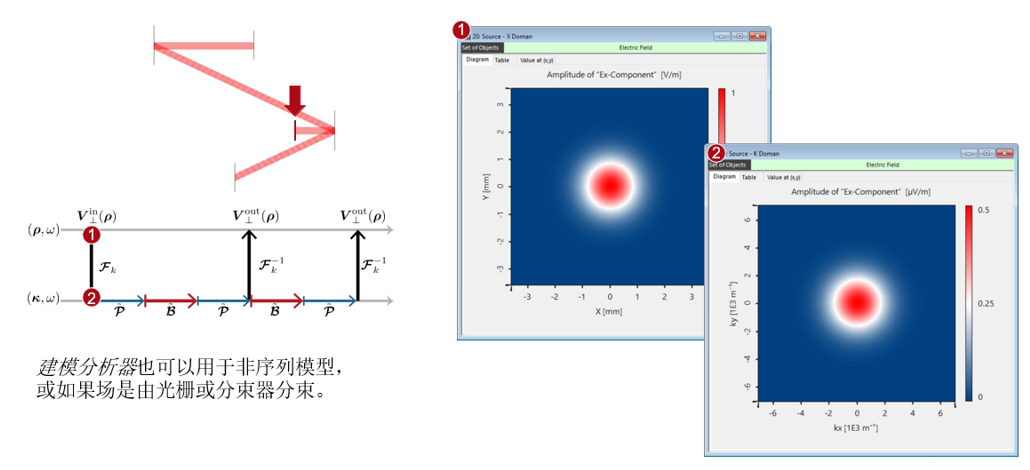

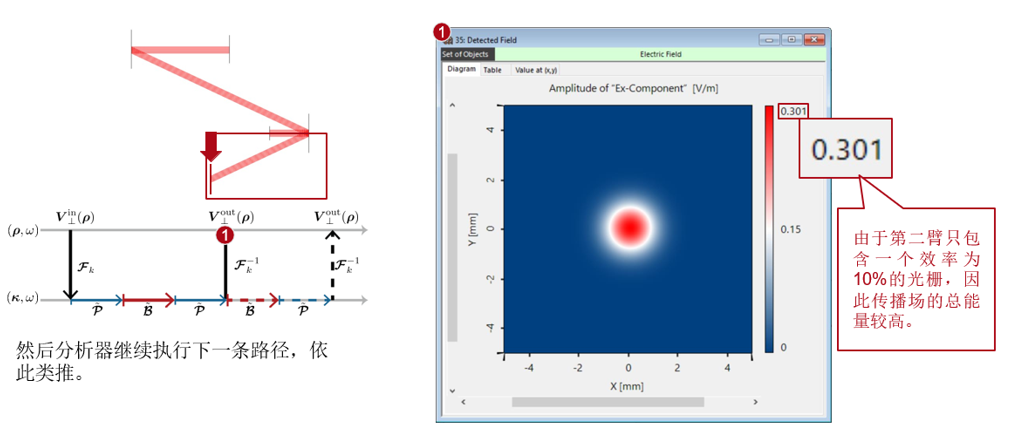

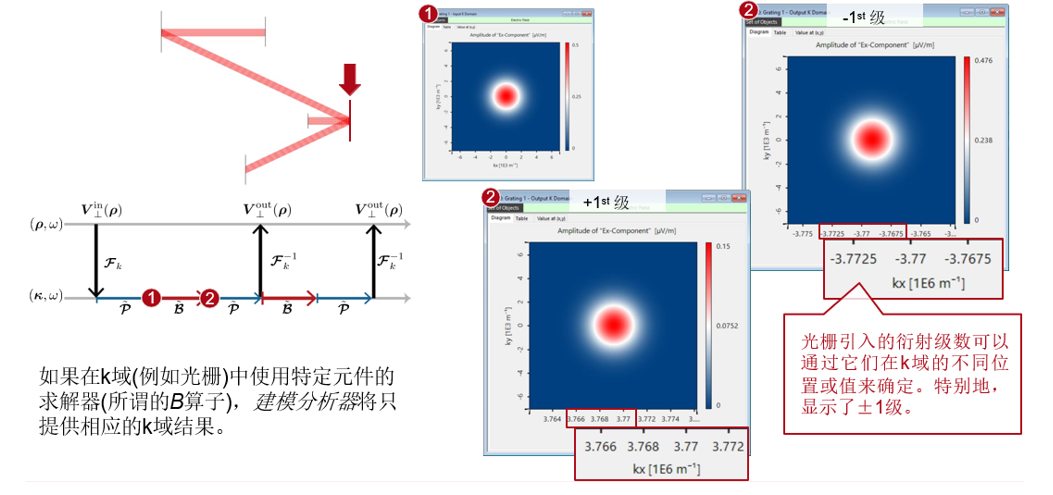

例2：反射光柵

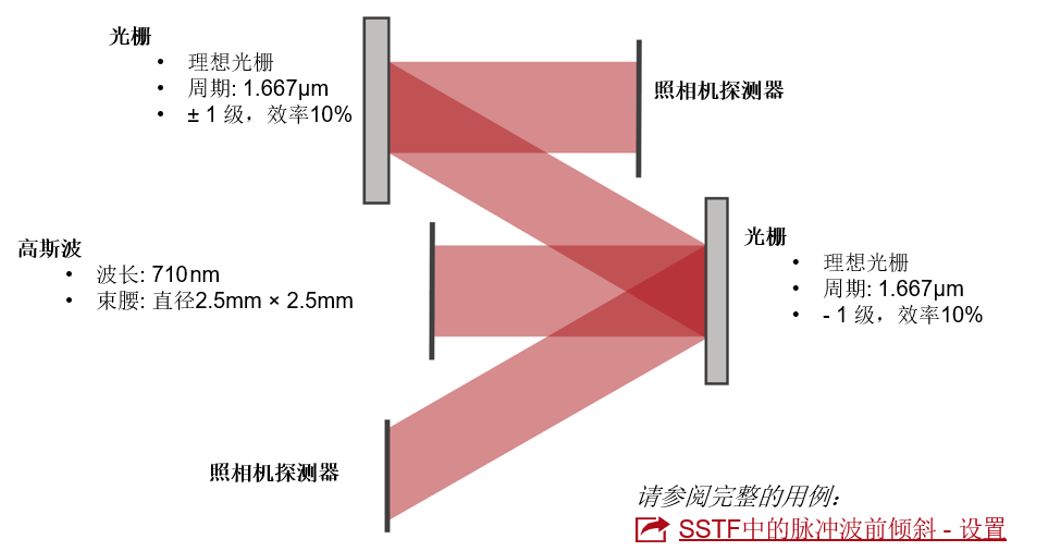

反射光柵對 – 系統設置



反射光柵對 – 光源




反射光柵對 – 光柵




反射光柵對 – 上臂




反射光柵對 – 下臂
