如何編輯VirtualLab Fusion結果的格式

1. 摘要

雖然提供方便的工具來為所需的光學任務獲得快速準確的結果是任何光學模擬軟件的主要目的，但不應低估多功能后處理的價值。對結果數據呈現的調整既可以滿足期刊或報告中出版物的特定要求，又可以強調和突出結果中感興趣的內容。 在此用例中，演示了在 VirtualLab Fusion 中自定義檢測器結果的不同選項。 這些工具可用于通常的 2D 場表示，也可用于 1D 橫截面數據和多圖。

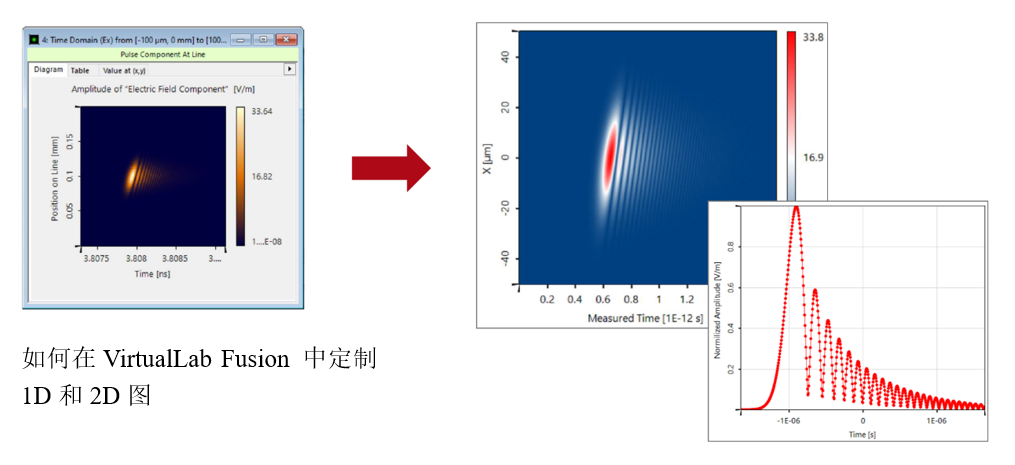

2. 這個示例展示了……

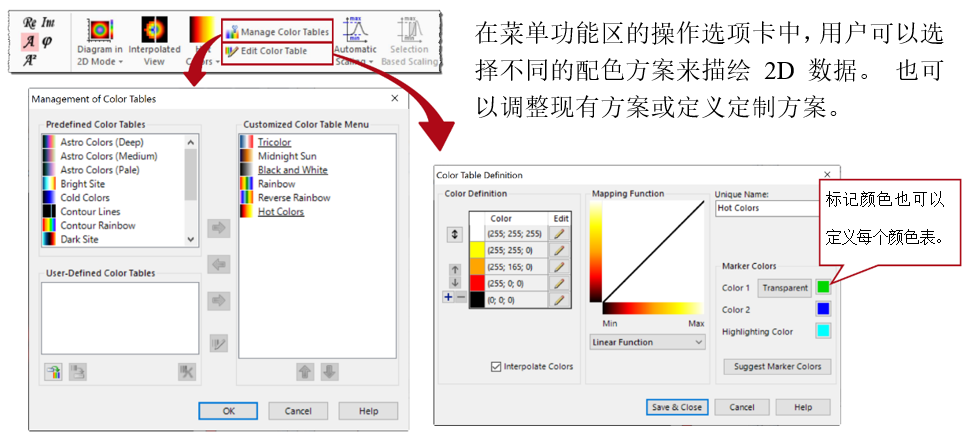

3. 配色方案

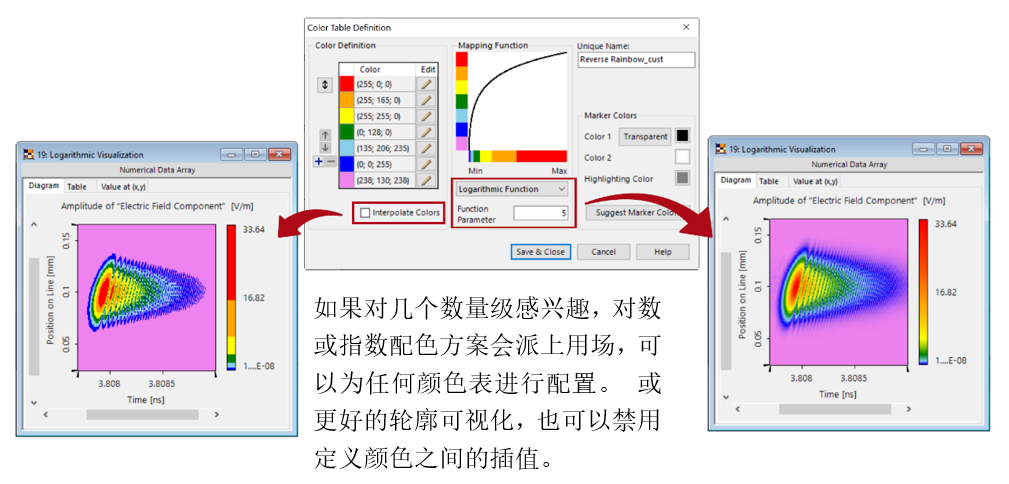

4. 對數和指數顏色表

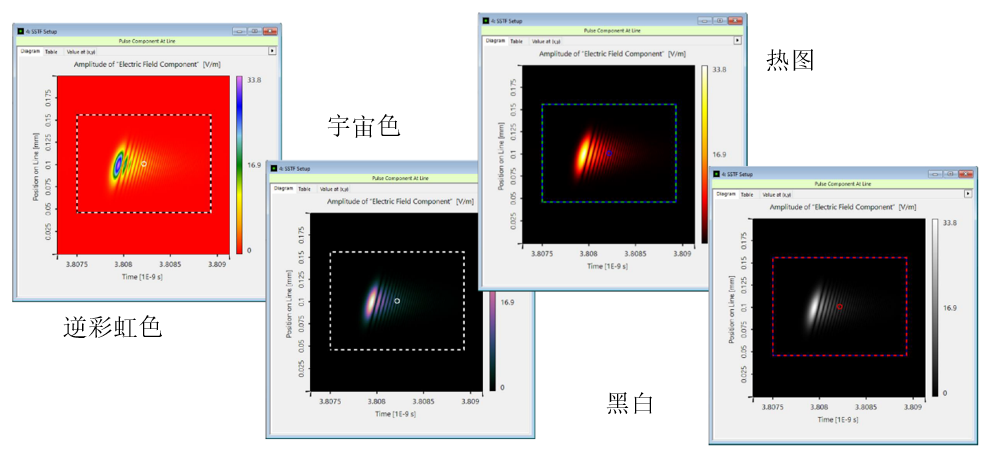

5. 配色方案的例子

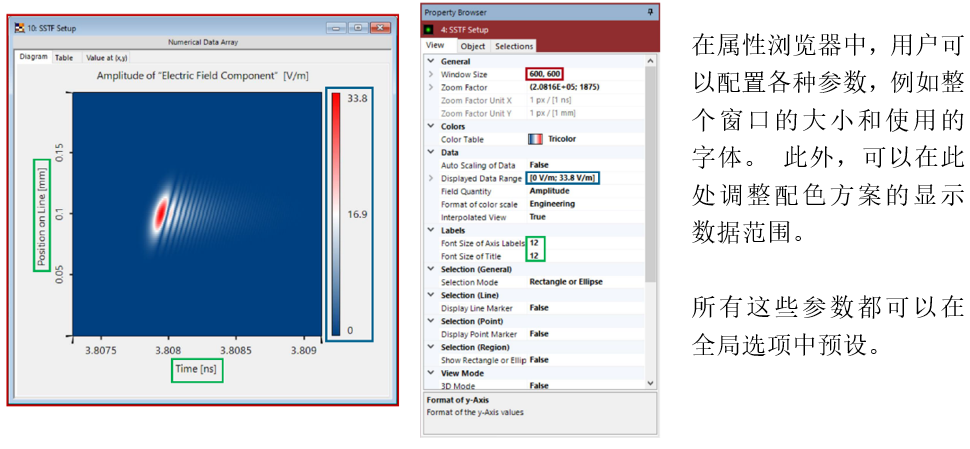

6. 縮放和軸配置

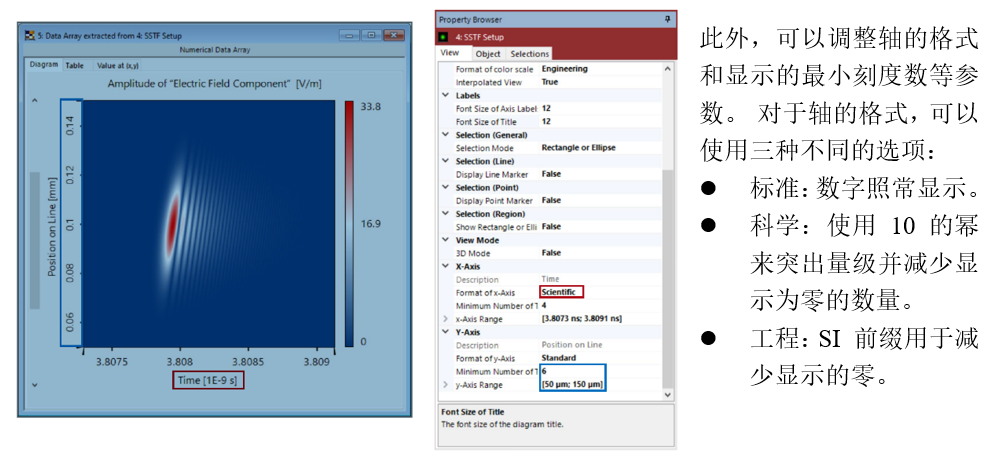

7. 軸的配置

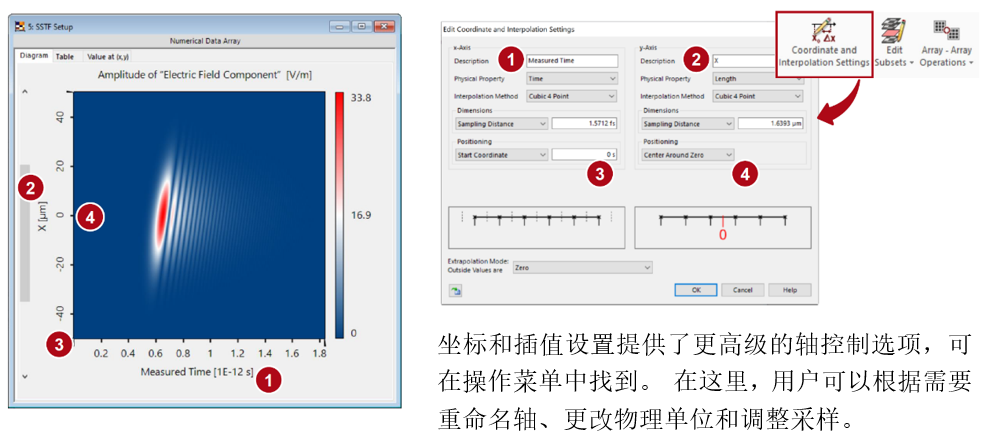

8. 坐標和插值設置

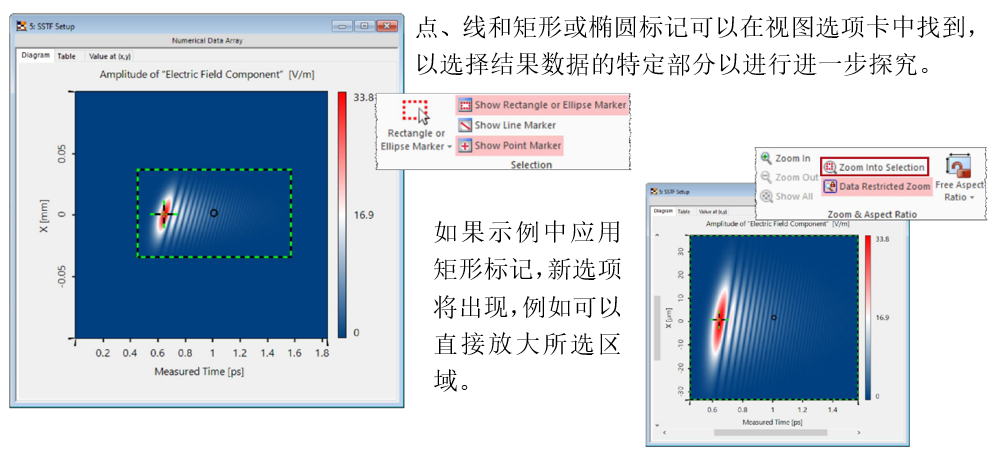

9. 點與矩形標記

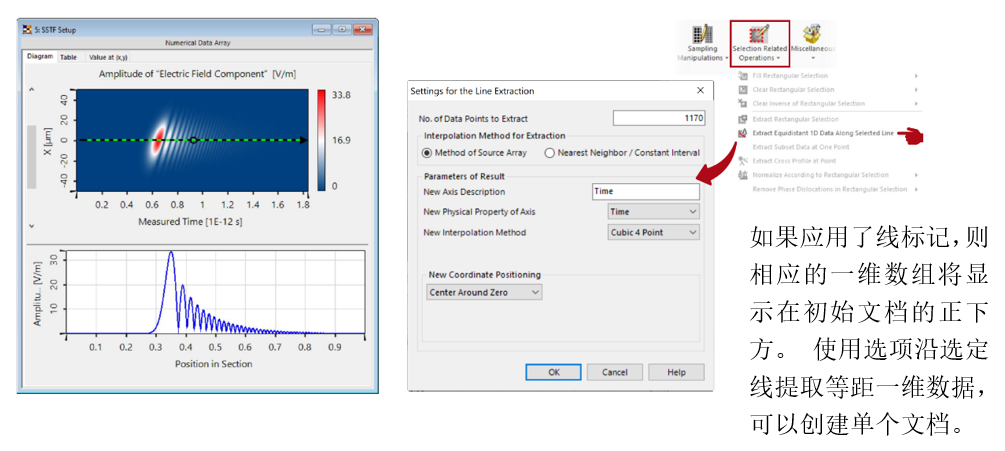

10. 1D橫斷面選擇/線路掃描

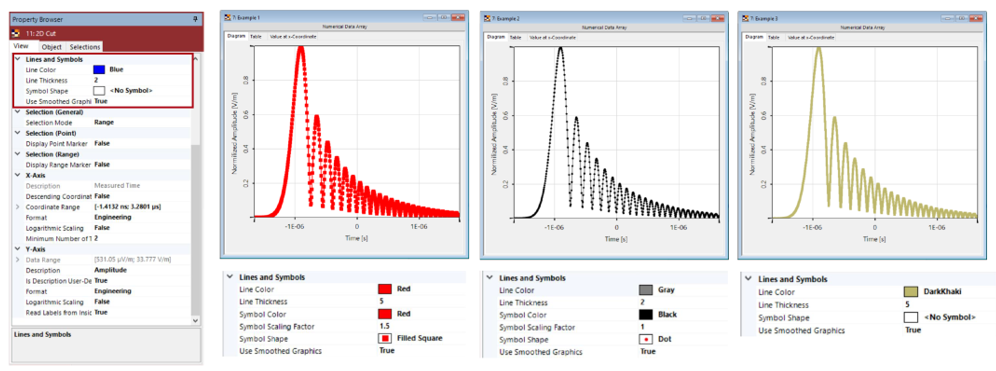

11. 一維圖的線和符號

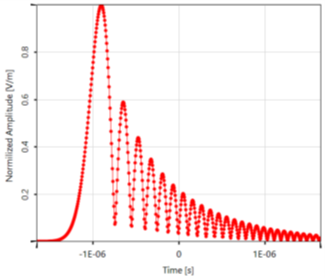

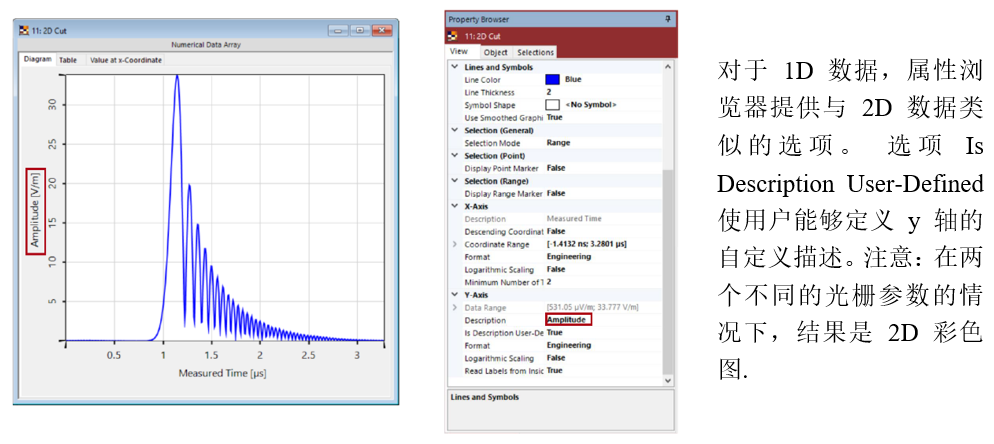

對于一維數據，可以利用符號來指示曲線中的實際采樣點。 它們的外觀可以在屬性瀏覽器中進行調整。

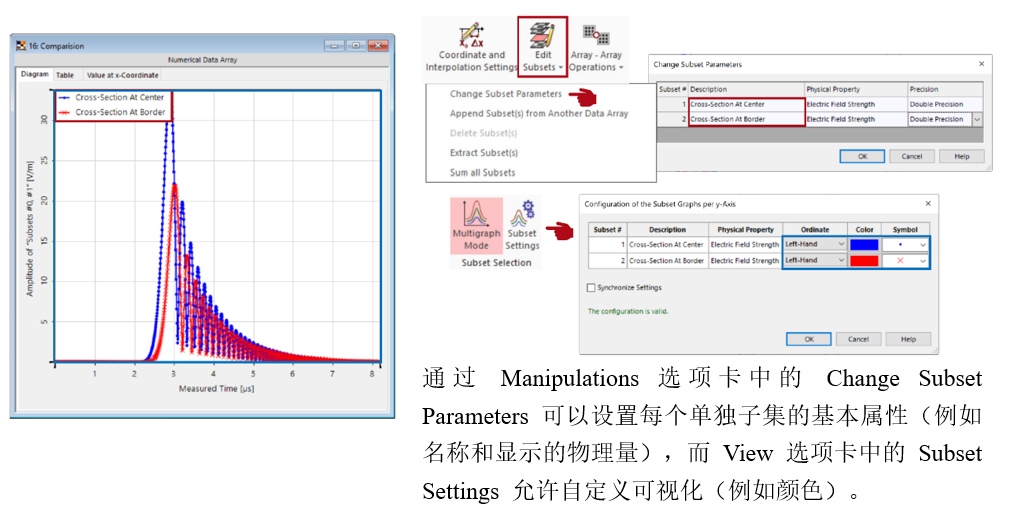

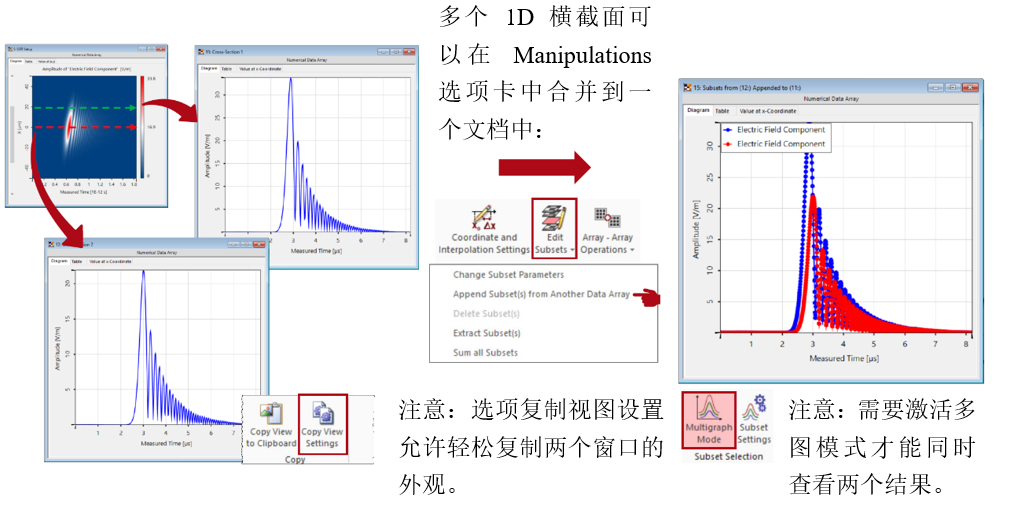

12. 多重圖文件的生成

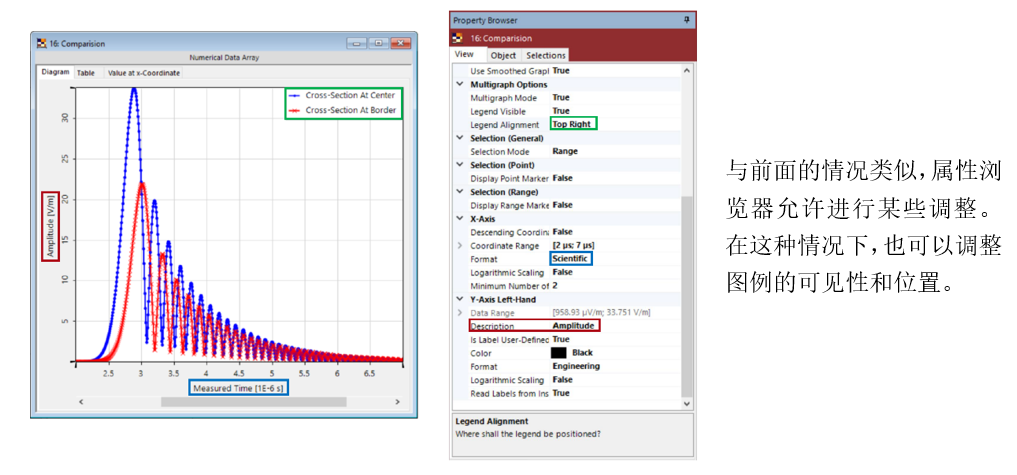

13. 多圖文檔的格式

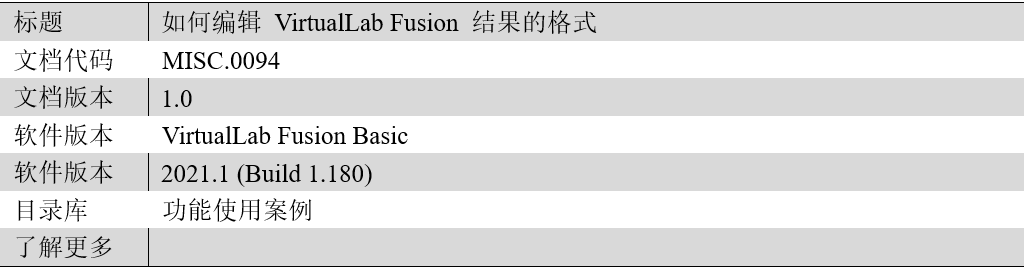

14. 文件信息
