非近軸衍射分束器的設計與優化

衍射分束器能夠通過預先設置的功率比值將單束激光分割成多束，廣泛應用于激光材料加工和光學計量等領域。但是由于非近軸、高數值孔徑分束和衍射角所需的特征尺寸較小，這種器件的設計和優化可能具有難度。VirtualLab Fusion為光學工程師提供了幾個工具來幫助他們完成這項任務。



為了說明一般工作流程，我們展示了兩個案例：在第一個案例中，我們采用迭代傅里葉變換算法(IFTA)和基于薄元近似（TEA）的結構設計生成一系列分束器的初始設計，然后通過傅里葉模態法或嚴格耦合波分析(FMM/RCWA)進一步優化。為了給最后一個優化步驟定義一個合適和有效的優化函數，應用了可編程光柵分析器。第二個示例更詳細地介紹了這一部分。

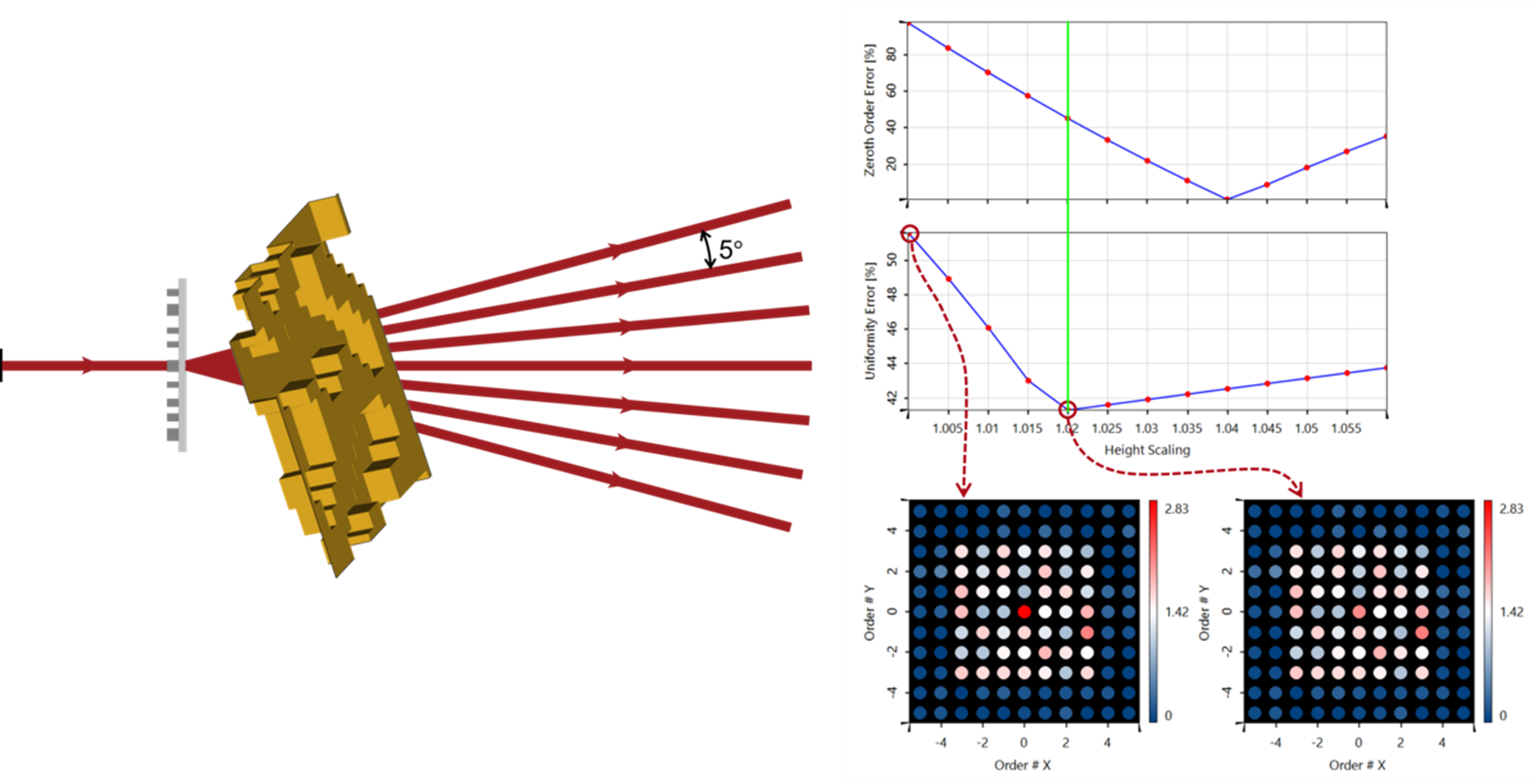

非近軸衍射分束器的嚴格分析




采用傅里葉模態法(FMM)對非近軸衍射分束器進行了嚴格的評價，該方法最初采用迭代傅里葉變換算法(IFTA)和薄元近似算法(TEA)進行設計。

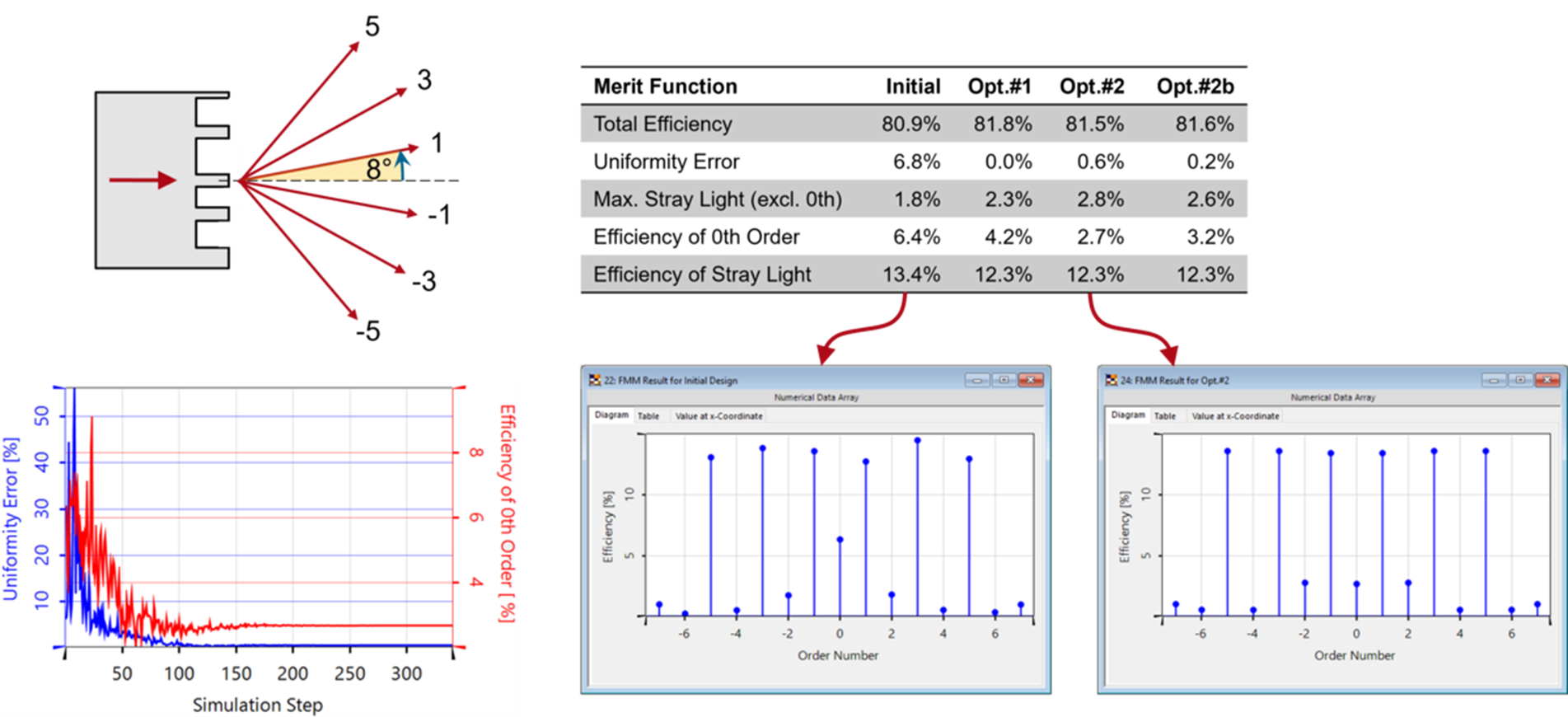

高數值孔徑分束器優化與用戶定義的優化函數




這個應用案例演示了如何定義和使用用戶自定義優化函數，用于評估和優化衍射高數值孔徑分束器的衍射級次效率。
