摘要
F-Theta 透鏡通常用于Galvo類掃描儀的激光材料加工系統。 對于這樣的鏡頭，聚焦點沿目標平面的位移與鏡頭焦距和掃描角度的乘積成正比。然而，沒有完美的 F-Theta 系統，因此在任何給定的系統中都會(huì )出現與理想行為的偏差。 借助快速物理光學建模和設計軟件 VirtualLab Fusion 中的掃描源，我們通過測量不同角度下實際光斑位置與期望值之間的偏差來分析給定 F-Theta 透鏡的性能。

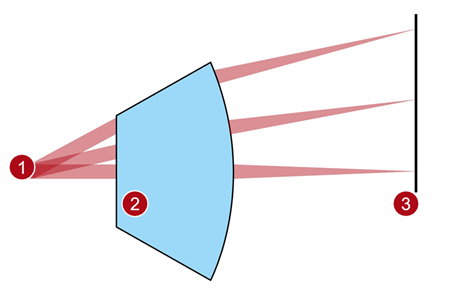

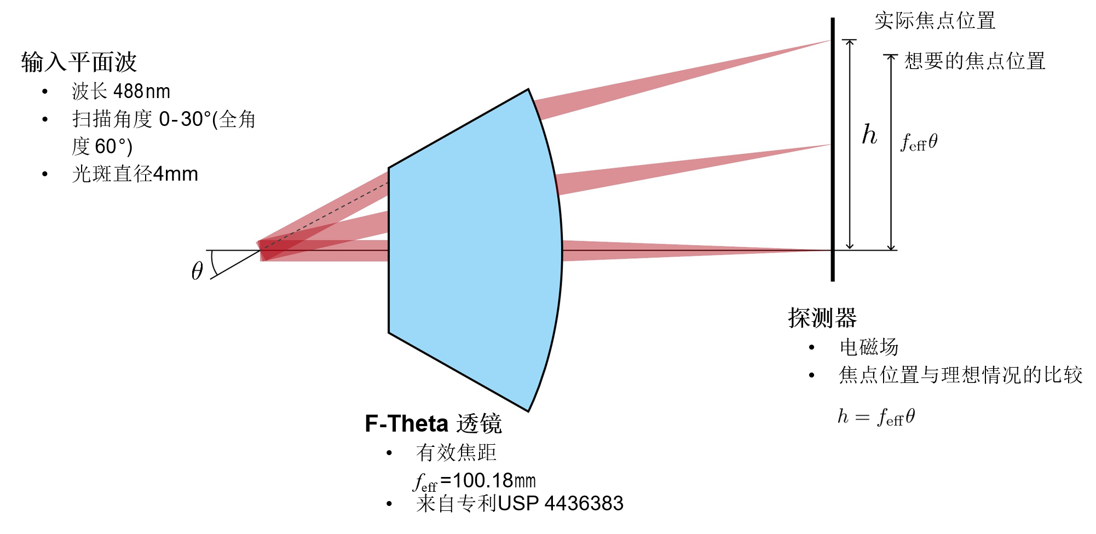

任務描述

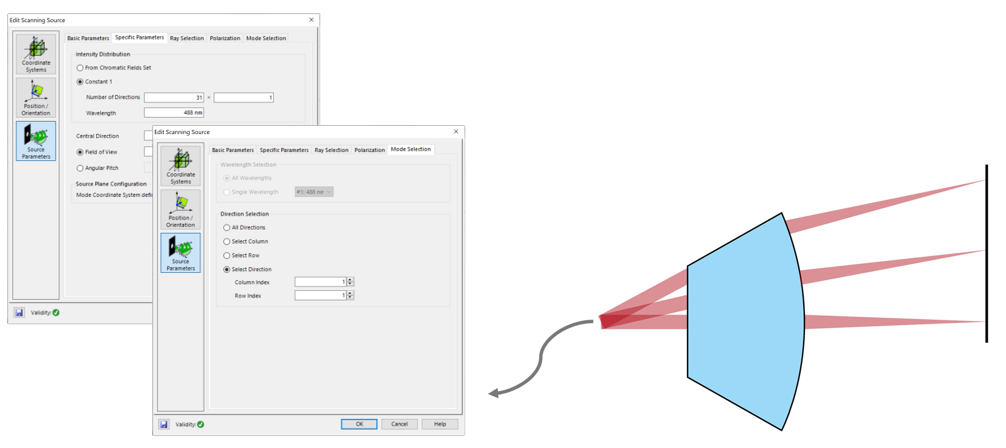

系統構建模塊 - 掃描光源
可以使用掃描光源定義生成一組在不同方向傳播的截斷平面波的多模光源。

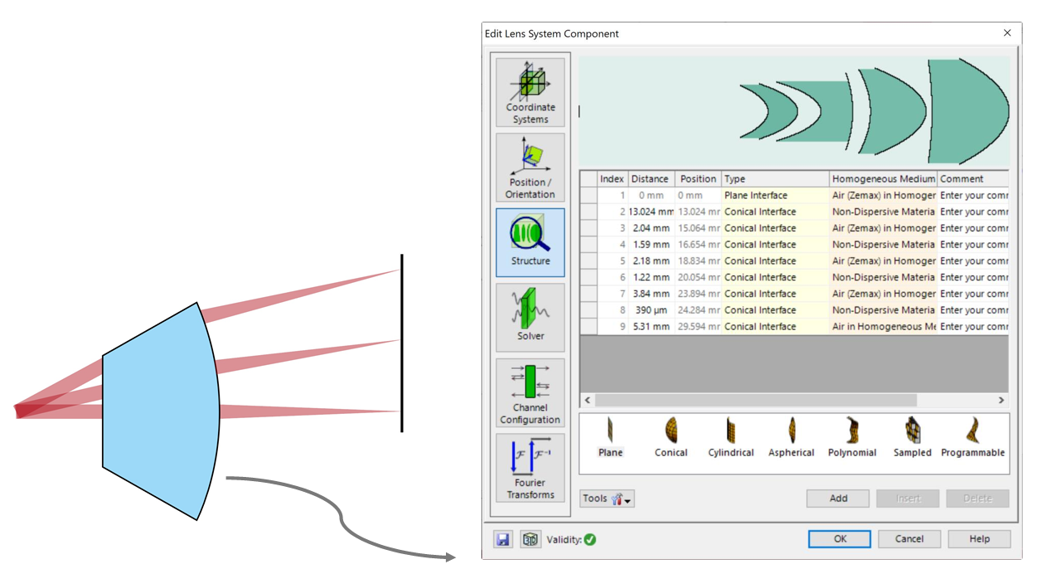

系統構建模塊 – 鏡頭系統組件
鏡頭系統組件允許輕松定義由各種界面組成的組件。 可以包括例如：平面、球形和圓柱形界面以及配置它們之間的介質。

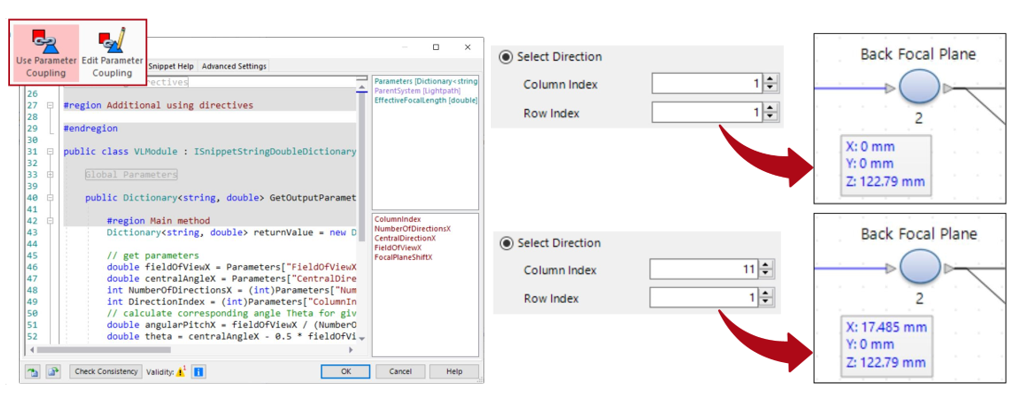

VirtualLab Fusion技術系統構建塊——參數耦合

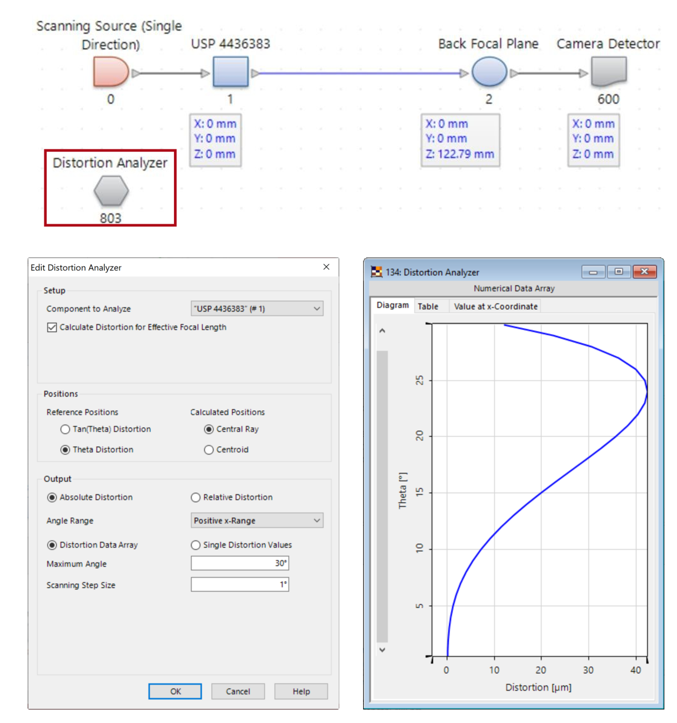

系統構建模塊——畸變分析器
實際焦點位置與參考焦點位置之間的偏差表明了 F-Theta 鏡頭的性能。 可以使用畸變分析器計算此信息。
雖然實際焦點位置將通過模擬計算，但參考焦點位置可以指定為角度本身的線性或其切線。

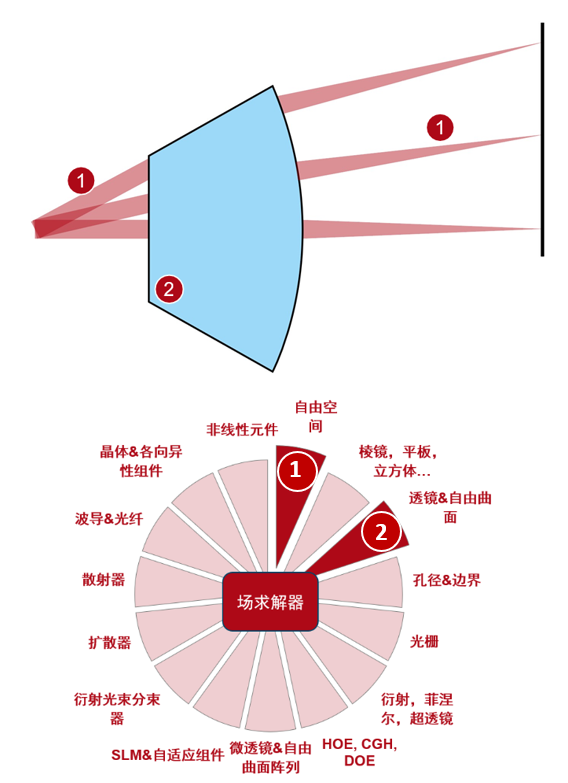

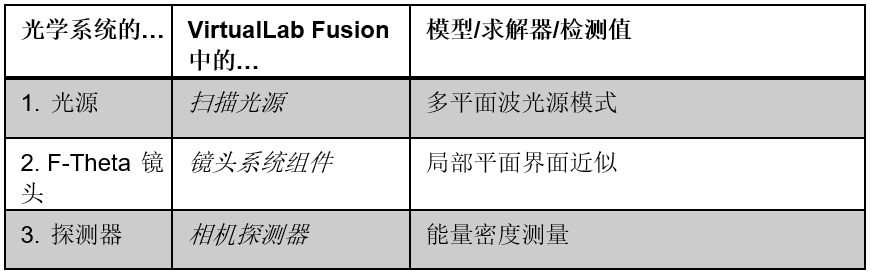

總結-組件…

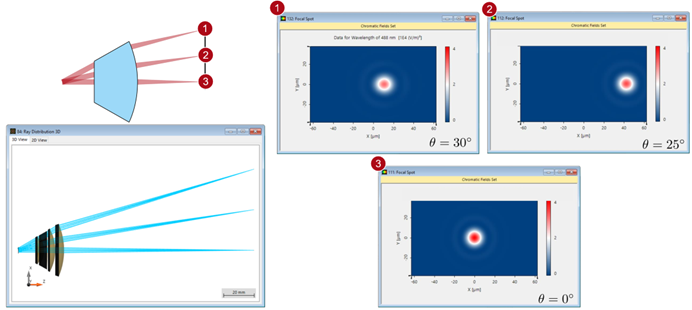

系統印象

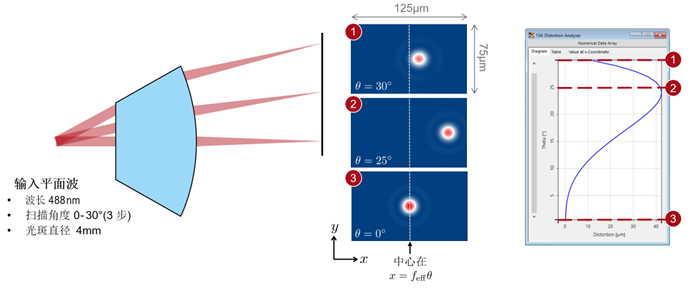

性能評估 – 光斑位置偏差
畸變分析器可以快速估計 F-Theta 鏡頭的性能，可以通過將場傳播到焦平面來進行驗證。

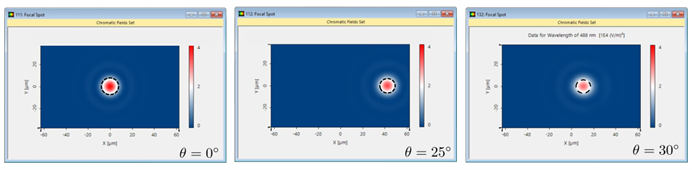

性能評估 - 光斑直徑測量

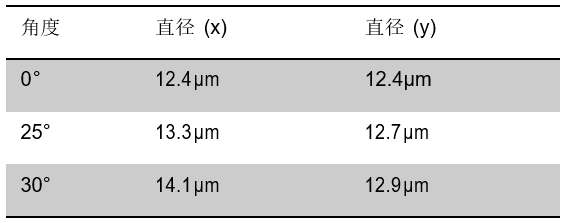

光斑直徑（FWHM）
此外，該結果可用于對 F-theta 系統產生的斑點進行更深入的分析。 例如，對光斑大小的檢查表明，對于更高的輸入角度，單個焦點變得越來越橢圓。
VirtualLab Fusion技術

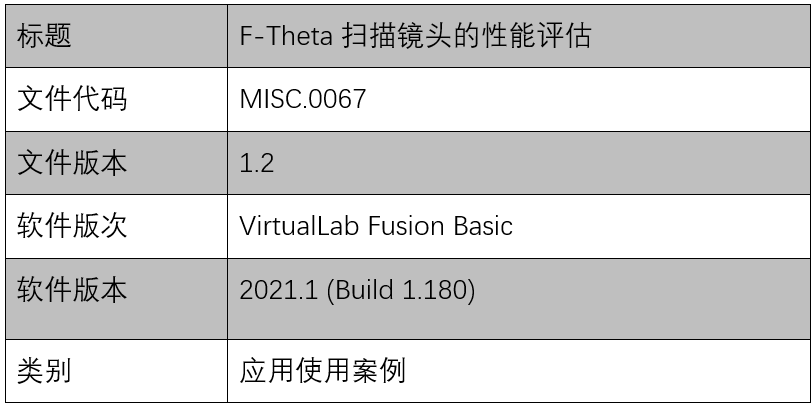

文件信息
更多閱覽
