參數運行掃描模式

摘要

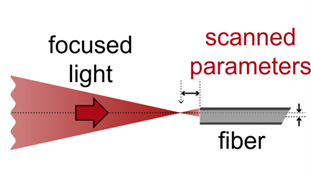

VirtualLab Fusion 參數運行的掃描模式允許用戶執行參數掃描，其中幾個系統參數同時變化。 該用例通過公差分析示例演示了此功能，該示例與光纖耦合設置的效率有關，其中光纖在軸向和橫向上略微未對準。 參數運行文檔還提供了用于說明性顯示相應結果的特定選項。

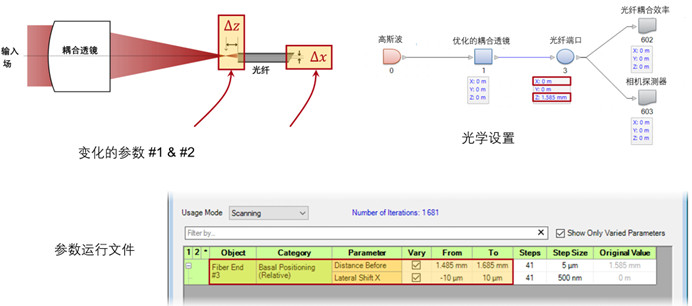

參數變化的配置：參數選擇

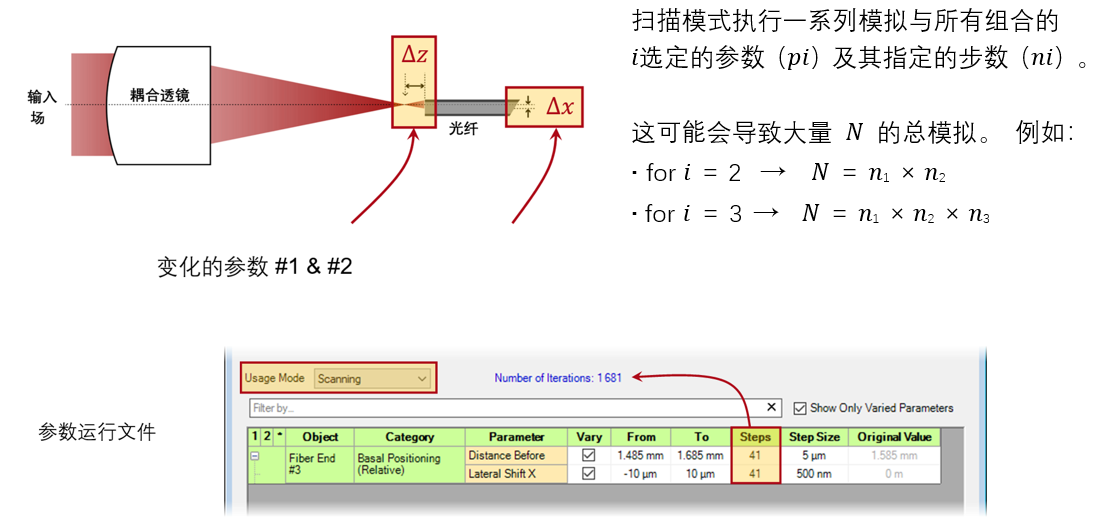

參數變化的配置：步驟定義

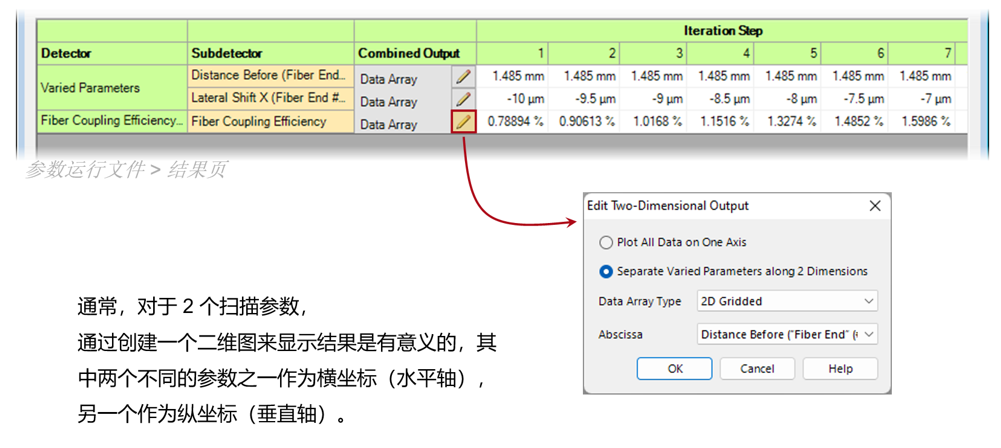

結果顯示選擇#1 – 2D 類型

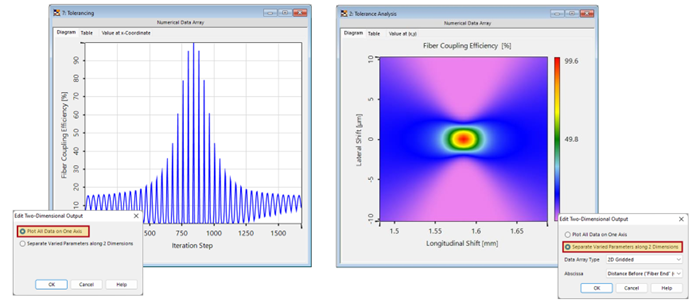

輸出格式比較

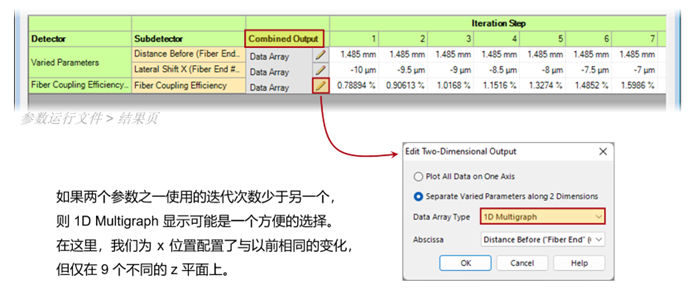

結果顯示選擇#2 – 1D 類型

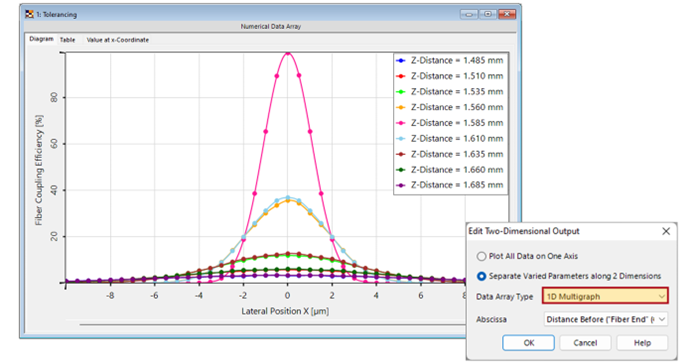

結果：一維多圖顯示

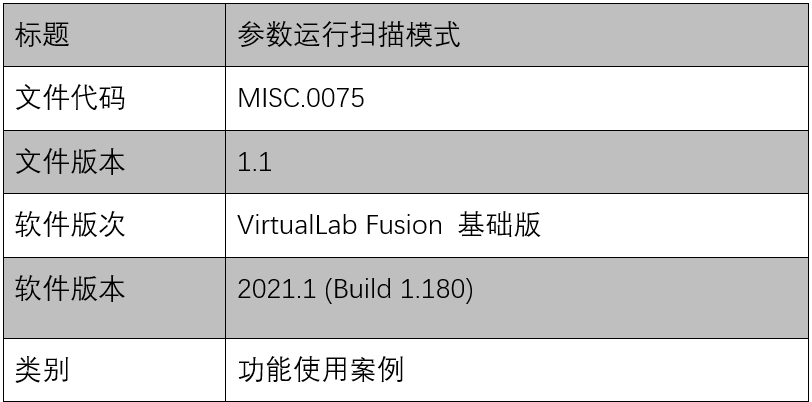

文件信息
