用Fabry-Pérot標準具檢測鈉D線

摘要

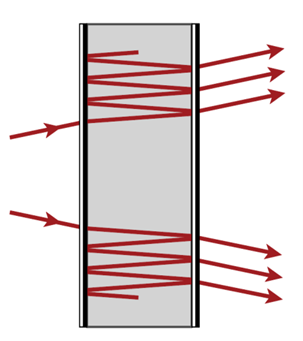

Fabry-Pérot標準具廣泛應用于激光諧振器和光譜學中，用于敏感波長的濾波。通常，它們由兩個高反射(HR)涂層表面和之間的空氣(或玻璃)組成。在這個例子中，建立了一個以硅為間層的標準具光學測量系統，以測量鈉D線。利用非序列場追跡技術，充分考慮了多元反射對條紋對比度的影響，研究了涂層的反射率對條紋對比度的影響。

建模任務

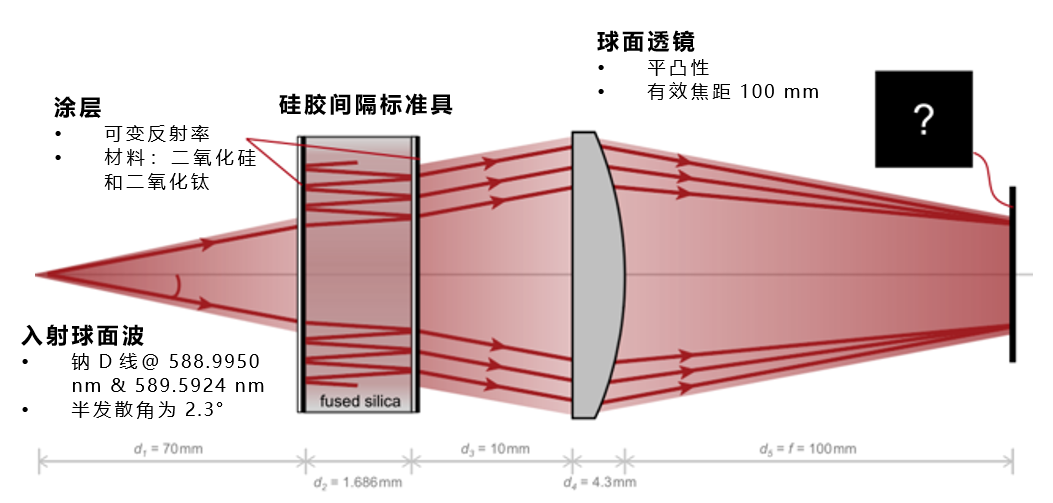

具有高反射(HR)涂層的標準具

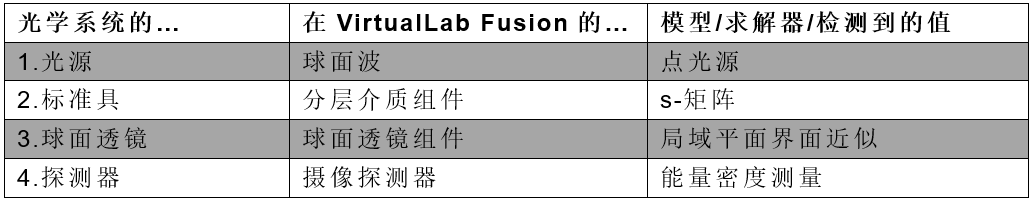

圖層矩陣解算器

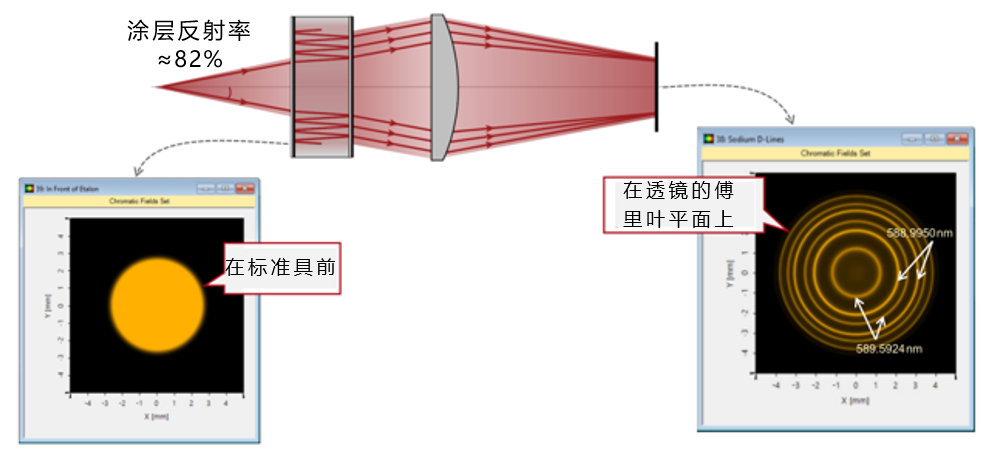

兩條光譜線的可視化

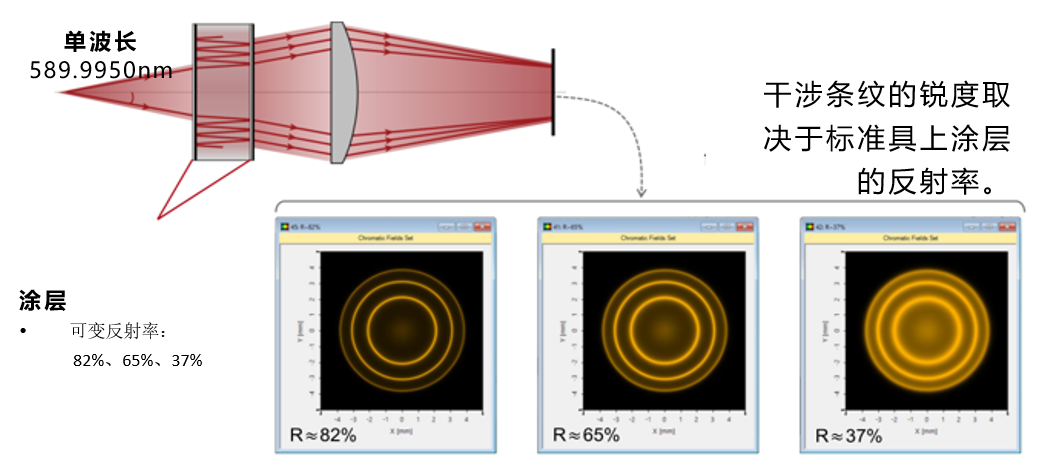

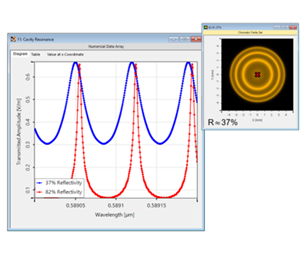

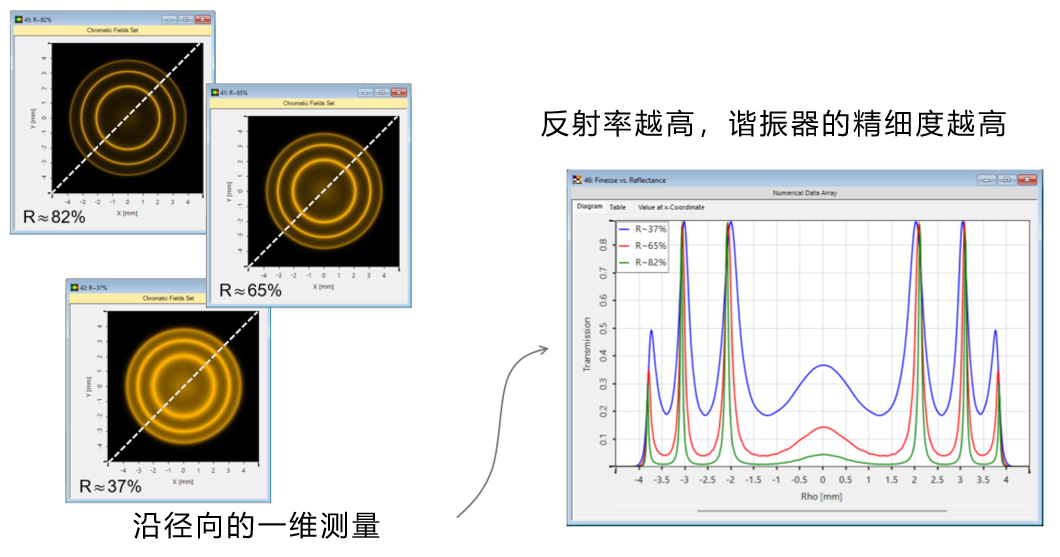

整個傳輸值將在諧振波長的倍數處達到峰值。這些曲線的確切形狀也取決于標準具表面的反射率。

請注意，在我們的示例中，使用的是真實的涂料。通過設計，具有更大反射率的涂層利用更多的圖層堆疊，因此更厚，這有效地改變了標準具曲面的距離。這導致了諧振峰的輕微偏移。

注意: 傳輸值取自艾里圖案的中心

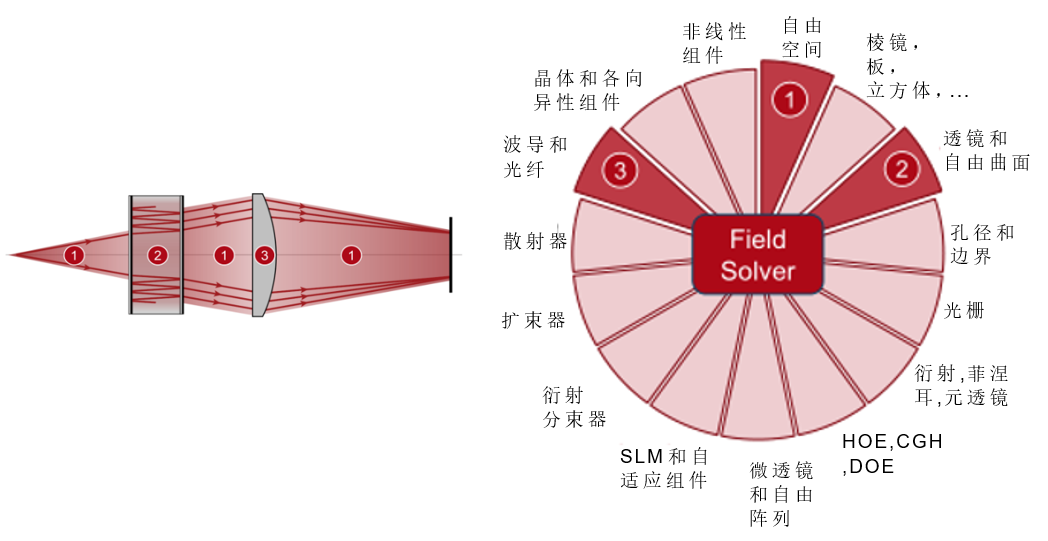

VirtualLab Fusion技術

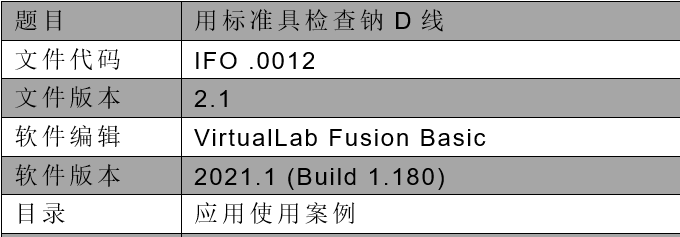

文件信息
