用于像差校正的混合透鏡設計

混合透鏡結合了傳統折射元件和衍射結構的優點，因此在不同的光學應用中成為一種有前途的方法。特別地，折射和衍射表面色散的相反符號使得能夠校正色差。



為了準確地建模和設計這種混合元件，有必要對系統的衍射效應進行深入分析。VirtualLab Fusion的快速物理光學傳播技術允許對典型透鏡進行精確建模，并計算不同級衍射透鏡的衍射效率。

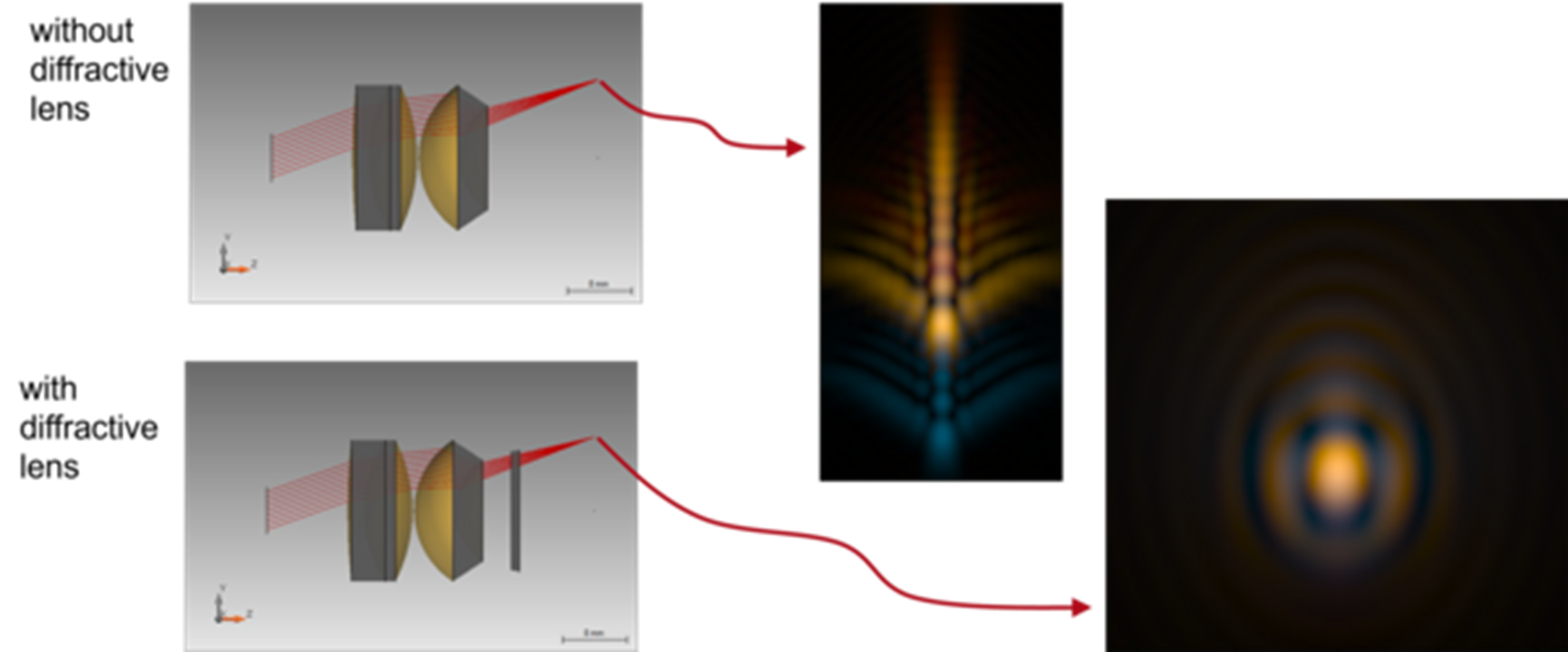

為了證明軟件在這方面的能力，我們比較了折射目鏡和混合目鏡的模型。在這個例子中，研究了不同波長的軸上和離軸光束的傳播和相應的色度效應


混合目鏡模型中理想化衍射透鏡的色差校正




從Zemax OpticStudio®引入了一種具有理想衍射透鏡表面的混合目鏡來校正色差，并利用VirtualLab Fusion對其進行了詳細分析。


衍射透鏡組件

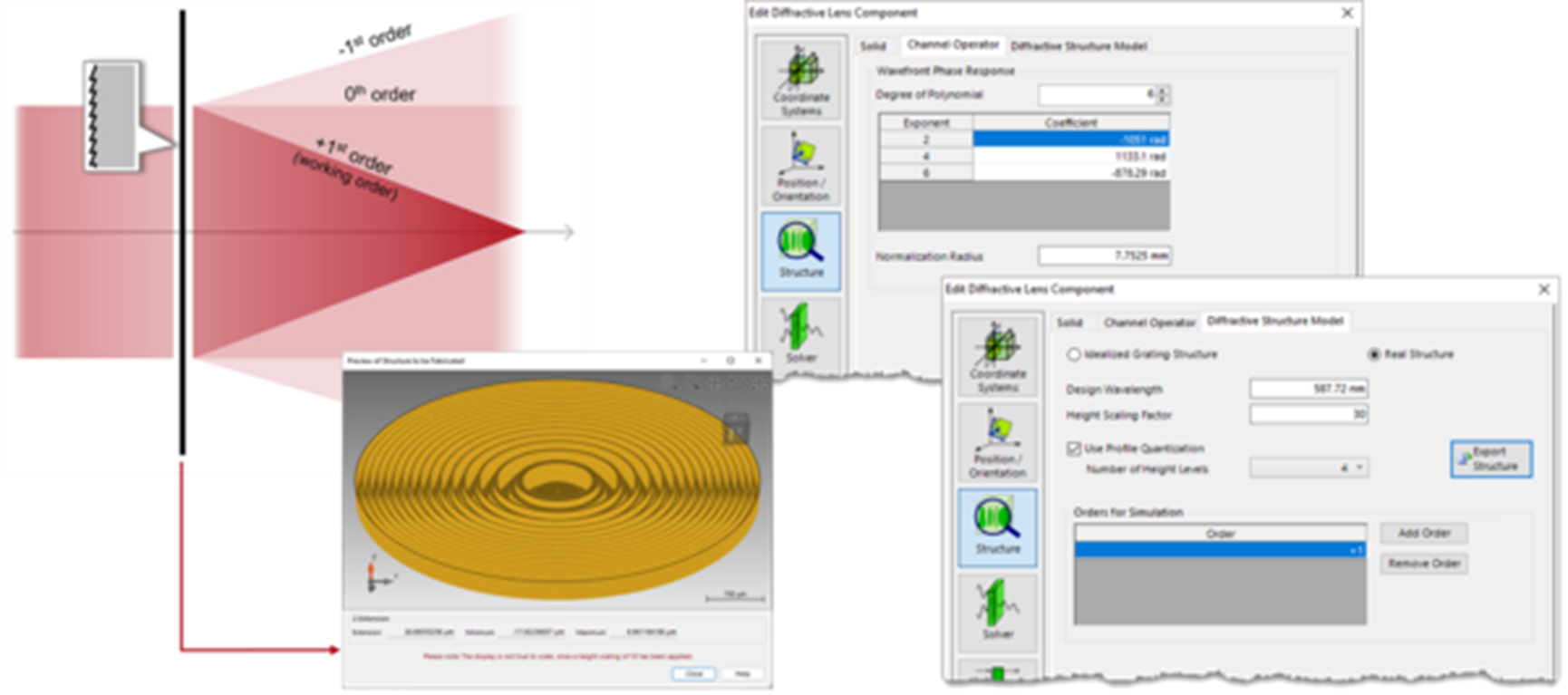

本用例介紹了衍射透鏡組件，并給出了其選項、設置和計算方法的概述。
