準直系統中的鬼像

實際上，許多光學系統都會受到雜散光的影響。例如，在光學系統的每個元件的表面上的反射和其他散射過程會產生額外的光，干擾系統實際需要的信號。


潛在的干涉圖案(也稱為鬼像)可能會對設置的整體性能產生負面影響，因此值得詳細研究。


VirtualLab Fusion的非序列快速物理光學模擬引擎允許光學工程師以靈活、方便、易用的方式包括或忽略表面之間的多重干涉。這是通過VirtualLab Fusion所謂的 “Channel Concept（通道概念）”實現的，其中對于每個單獨的表面，相應通道的“input-output pair” (來自左側和右側的透射和反射，總共四個通道)可以隨意打開或關閉。然后，軟件可以自動確定光在系統中的傳播路徑，并相應地追跡電磁場。

例如，我們展示了對準直系統中鬼像的研究，并附有另一份文件，該文件深入介紹了上述通道概念：

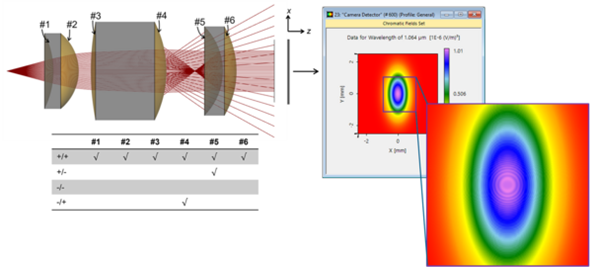

準直系統中鬼像效應的研究



利用VirtualLab Fusion中的非序列快速物理光學追跡技術，通過檢測非鍍膜表面之間的反射，研究了準直透鏡系統中的鬼像效應。

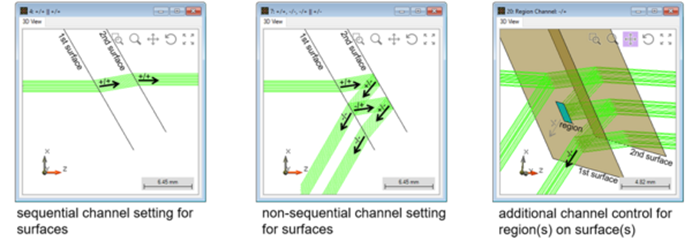

用于非序列追跡的通道設置



使用VirtualLab Fusion中的靈活通道配置，可以輕松控制任何表面和/或區域的響應，以實現所需的建模方案。
