Inces-Gaussian光束產生渦旋陣列激光光束的觀測

摘要





Ince-Gaussian模是繼Hermite -Gaussian和Laguerre -Gaussian模之后的第三個完整的近軸波動方程精確正交解族。Ince-Gaussian模有不同的橫斷面圖樣。本文遵循Chu等[Opt. Express 16, 19934-19949(2008)]的步驟，利用嵌入Dove棱鏡的非平衡Mach-Zehnder干涉儀模擬了基于Ince-Gaussian模的渦旋陣列激光光束的生成。所提出的干涉裝置產生的渦旋陣列激光光束在傳播過程中和焦點都可以保持其光束輪廓。因此，所提出的渦旋陣列激光光束以二維陣列的形式應用于光鑷和原子阱中，具有很大的前景。

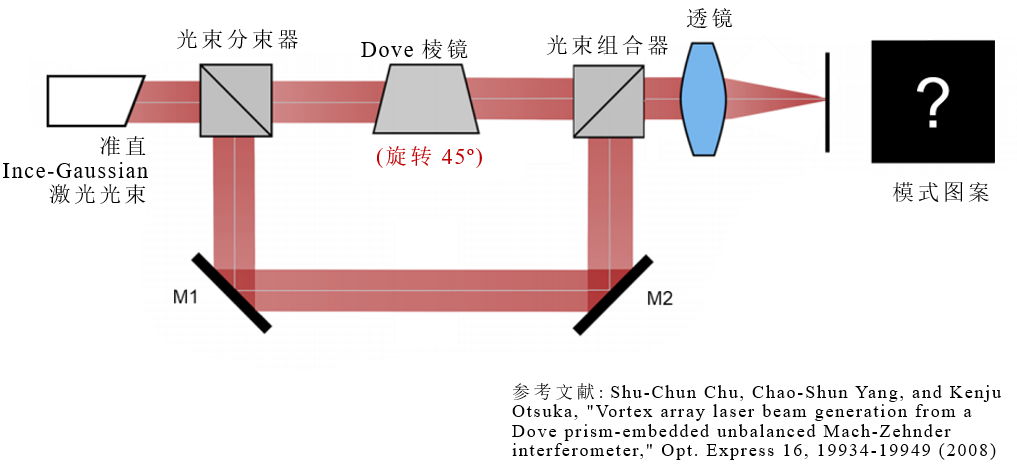

任務說明

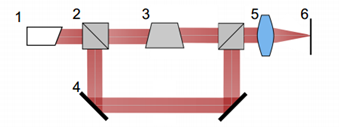

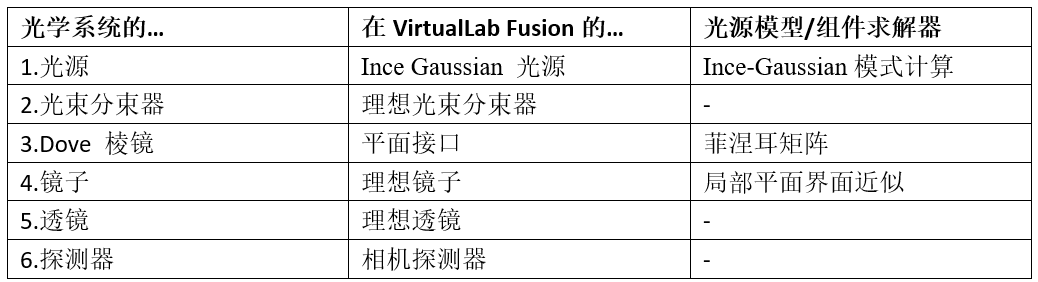

在VirtualLab Fusion中構建系統

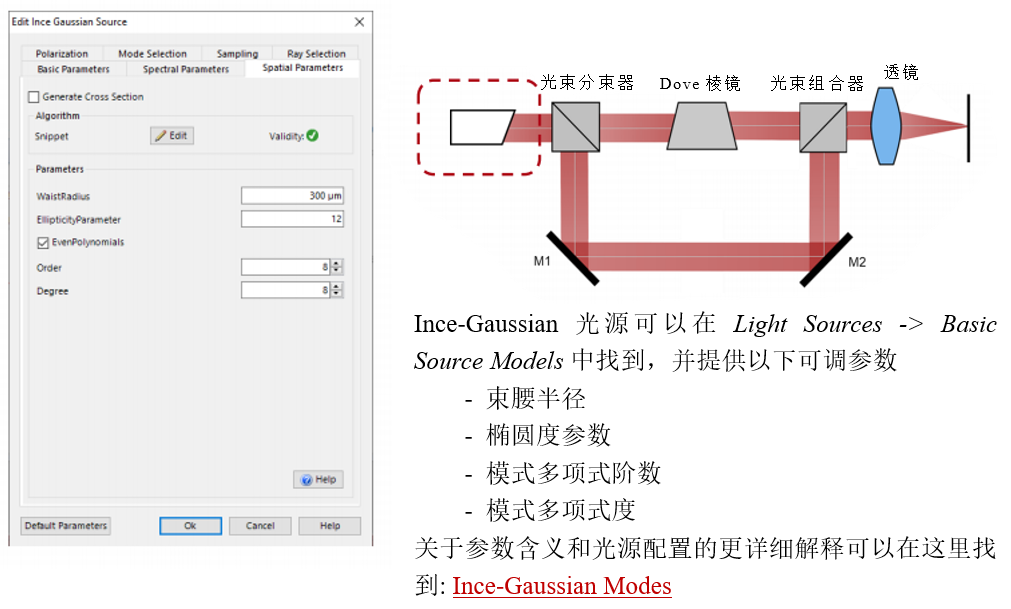

系統構建模塊—光源





系統構建模塊—組件和探測器

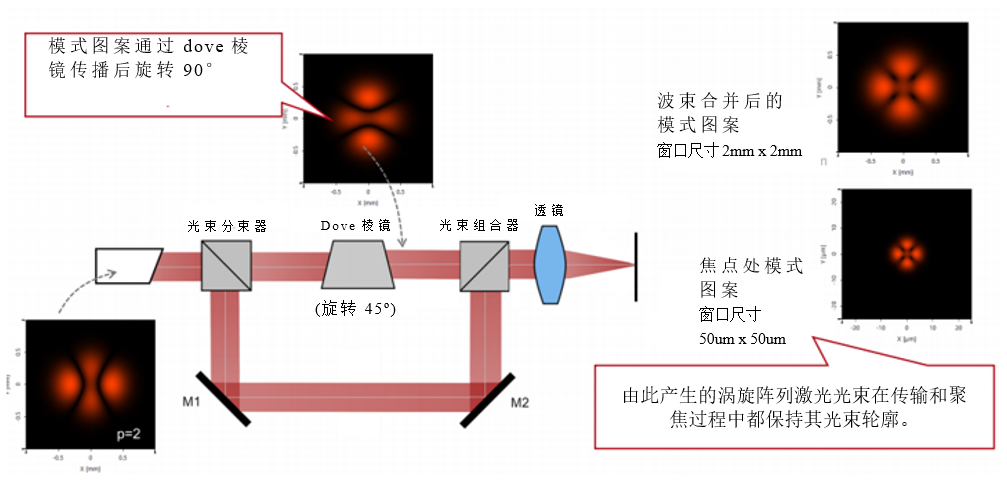

渦旋陣列激光光束產生的仿真

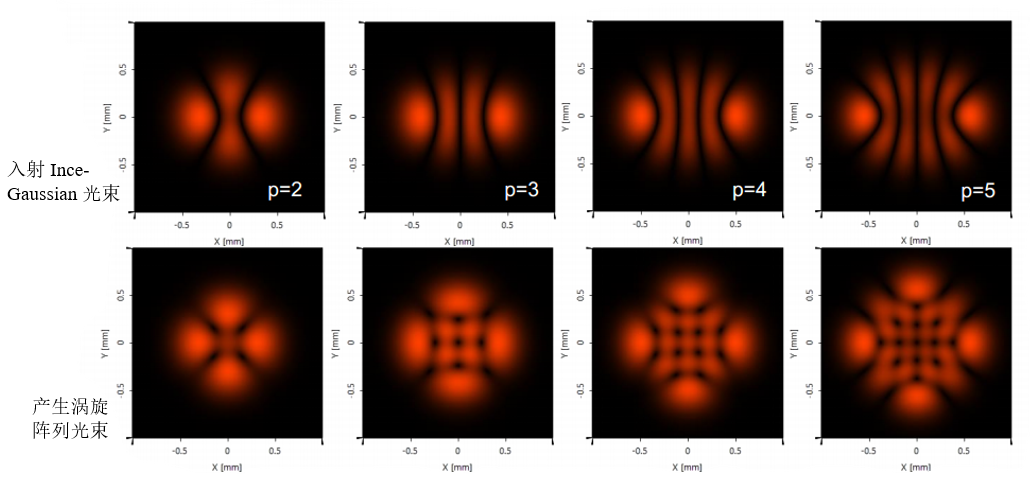

在光源中使用不同模式階次生成渦旋陣列

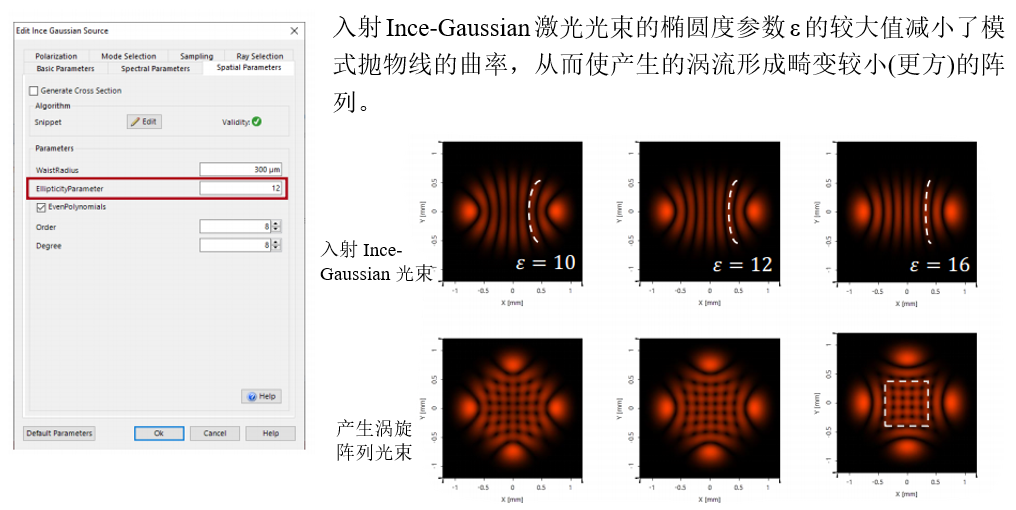

橢圓度參數對渦旋陣列圖案的影響

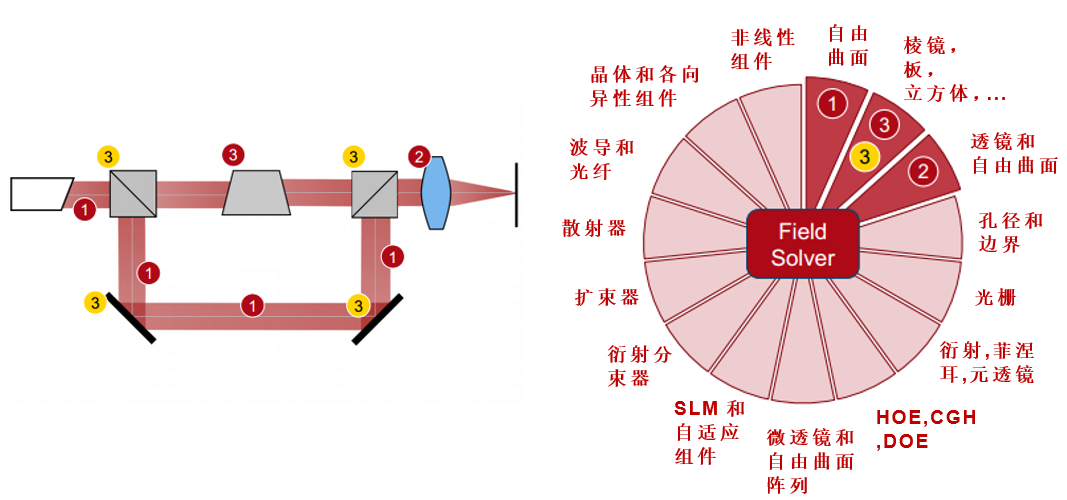

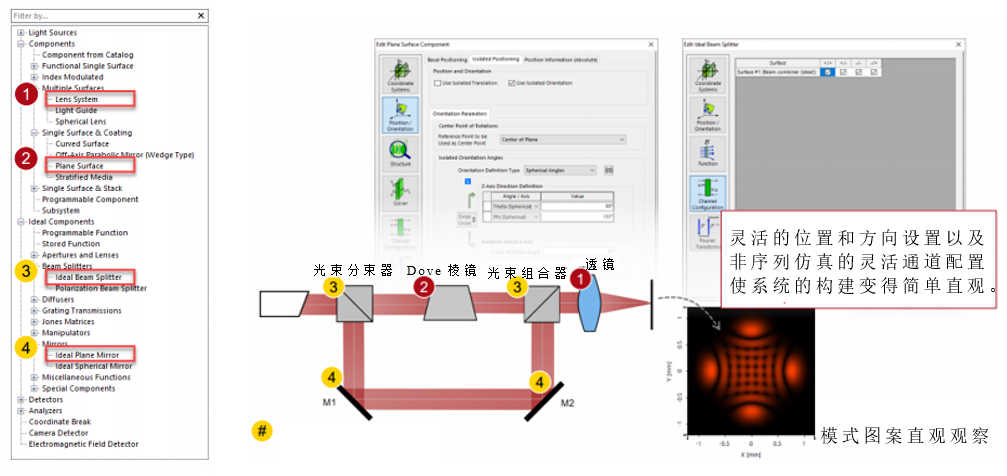

總結—系統構建模塊…





在VirtualLab Fusion的工作流程



 設置輸入場

− Basic Source Models [教程視頻]

−Ince-Gaussian Models [用例]

 使用界面構造真實組件

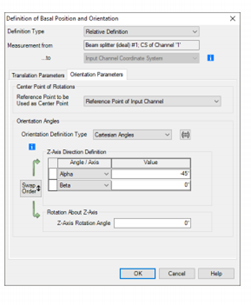

 定義組件的位置和方向

- LPD II : Position and Orientation [教程視頻]

 為非序列追跡設置通道

- Channel Setting for Non-Sequential Tracing [用例]



VirtualLab Fusion 技術

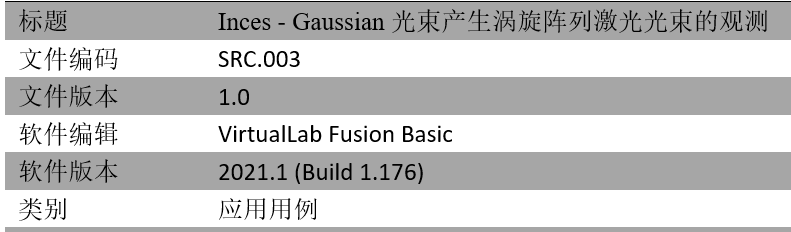

文件信息





進一步閱讀
- Mach-Zehnder Interferometer

- Ince-Gaussian Modes
