摘要
超構光柵通常由具有空間變化參數的納米柱組成，與傳統光柵相比，它具有優越的性能�？梢越柚е橘|(zhì)在 VirtualLab Fusion 中設置此類光柵，在本例中，我們將展示如何正確配置超構光柵設置。這包括介質、材料的配置、支柱的幾何形狀以及支柱的空間分布。還給出了有關空間頻率數量設置的附加提示。
超構光柵結構和建模
VirtualLab Fusion提供：
Pillar Medium (General)，用于構建超構光柵和其他類似結構，以安排圓形/矩形納米柱的分布;
Fourier modal method (FMM)用于嚴格分析由此配置的超構光柵在衍射效率，偏振靈敏度等方面的性能。

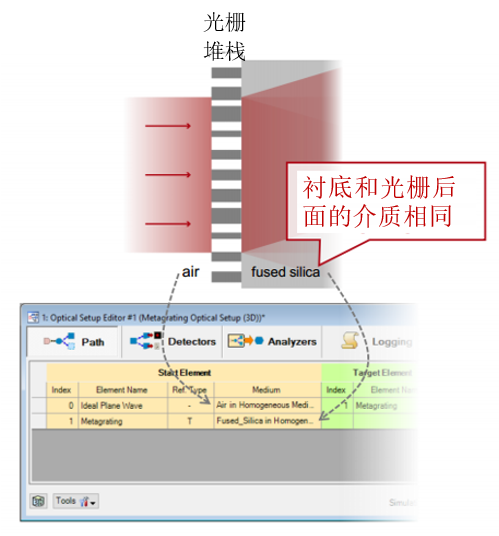

光柵周?chē)橘|(zhì)
• 光柵前后的介質在光學設置編輯器中設置。
• 這些介質必須根據調查的實際 情況進行配置。
• 作為光柵效率分析的慣例，襯底與周?chē)橘|(zhì)之間的菲涅耳損耗通常被忽略(即結構襯底的介質與其背后的介質應相同)。

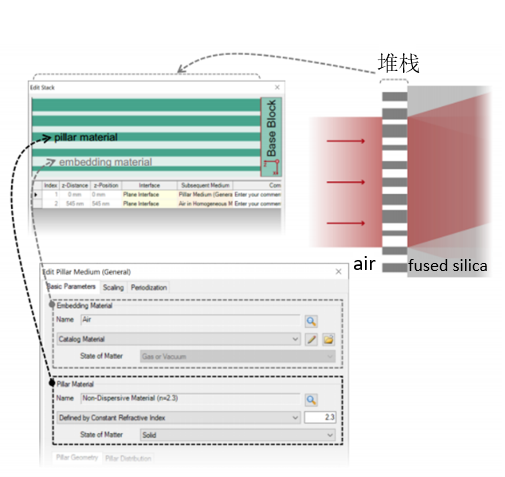

光柵堆棧內部材料
• 超構光柵堆棧由Pillar Medium(General)和從兩側夾入介質的兩個平面接口組成。
• Pillar Medium(General)的配置對話框中，有兩種材料需要配置:柱子的材料和填充柱子間空間的材料。
• 這兩種材料的配置都獨立于系統中的任何其他材料。這意味著實現對物理現實的正確描述(即嵌入介質與填充柱子之間空間的介質一致)是用戶的責任。

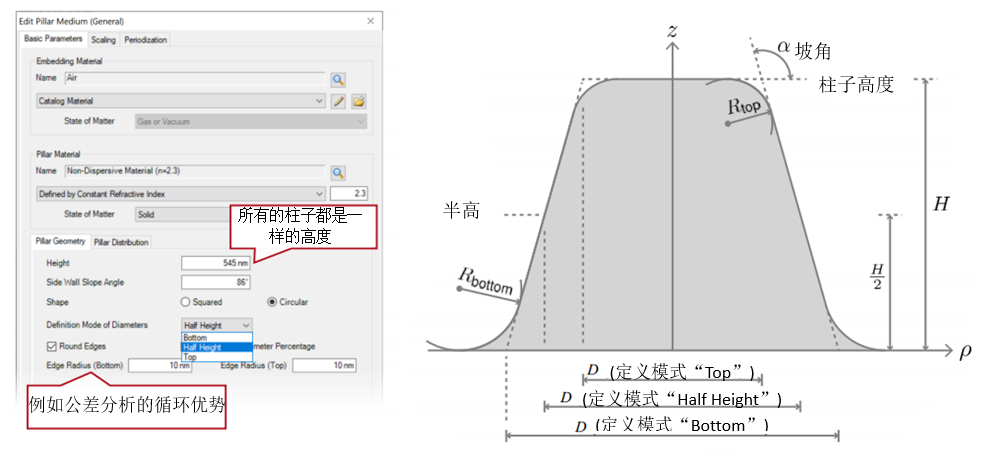

單柱幾何配置

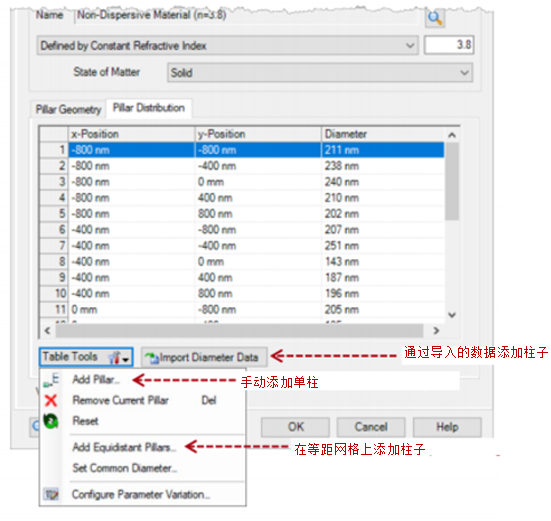

柱子的分布
• 各柱子在分布(超構結構周期)中的橫向位置(x, y)和直徑可以自由配置。
• 有幾種方法可以做到這一點:
• 逐個柱子，手動;
• 一次性定義在等距網格;
• 使用導入的數組，其中包含定義每個柱子的橫向位置和直徑的數據。
• 柱子的位置可以任意變化，無論是直接，或偏離其原始位置。
數值參數設置

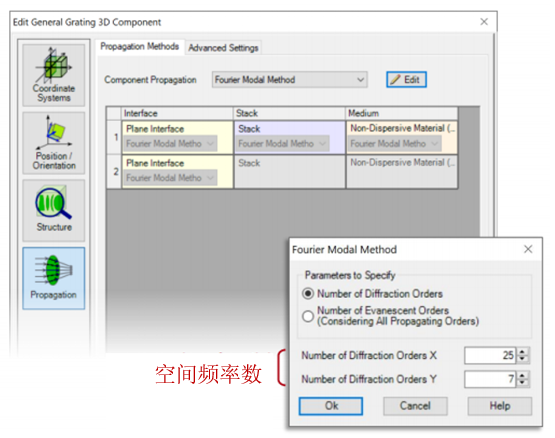

• 為了從FMM/RCWA模擬中獲得收斂的結果，必須使用足夠多的空間頻率。
• 對于超構光柵(通常由陣列，1D或2D柱組成)，我們建議執行收斂測試，以確保算法的數值收斂。
• 對于1D超構光柵(例如，blazed超構光柵)，應分別檢查x和y方向所需的空間頻率數量。

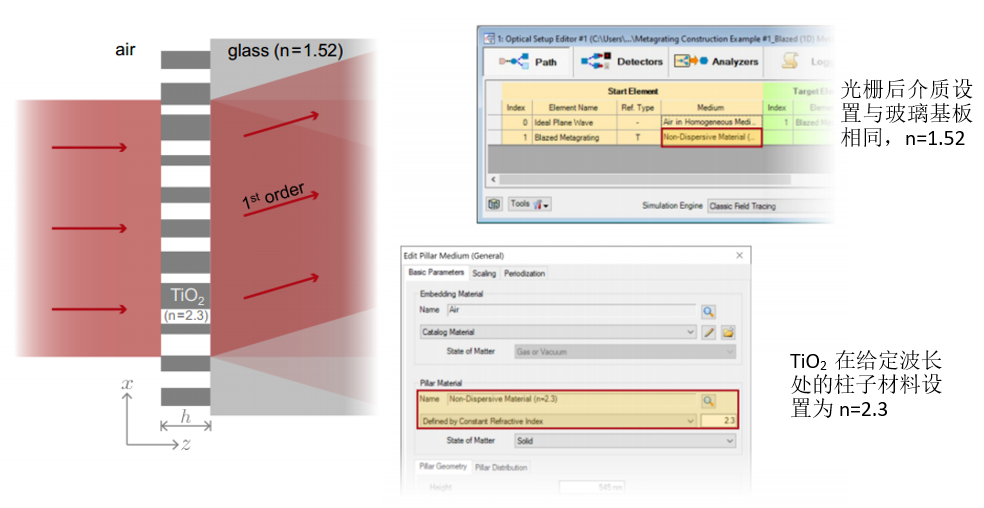

例1:一維Blazed 超構光柵
材料和介質的配置
see the full Application Use Case

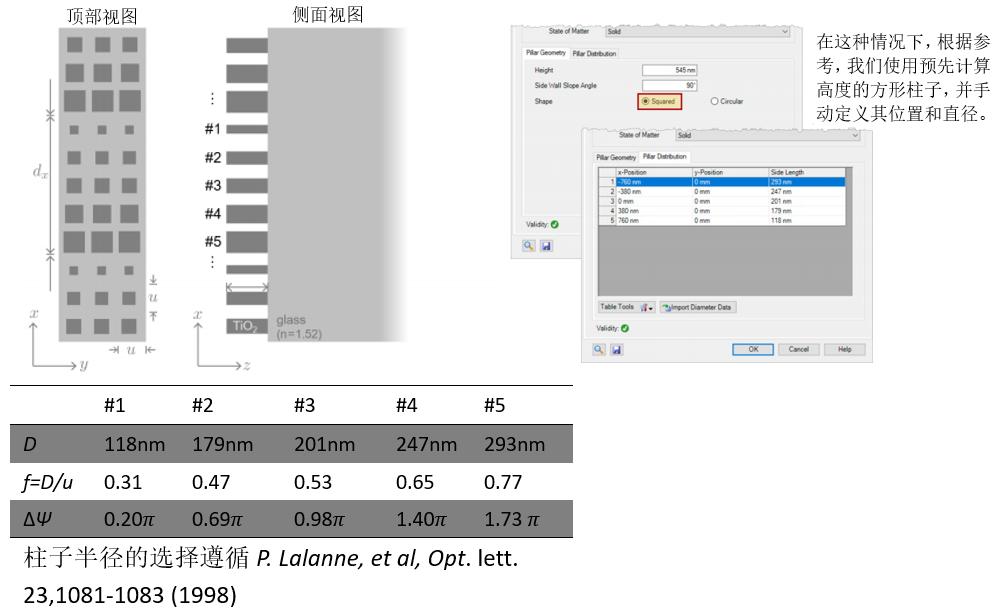

柱子幾何及分布

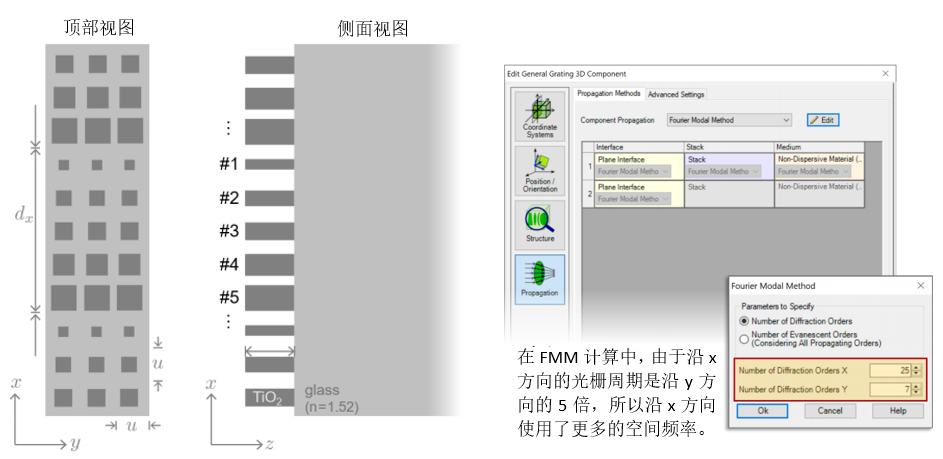

空間頻率數

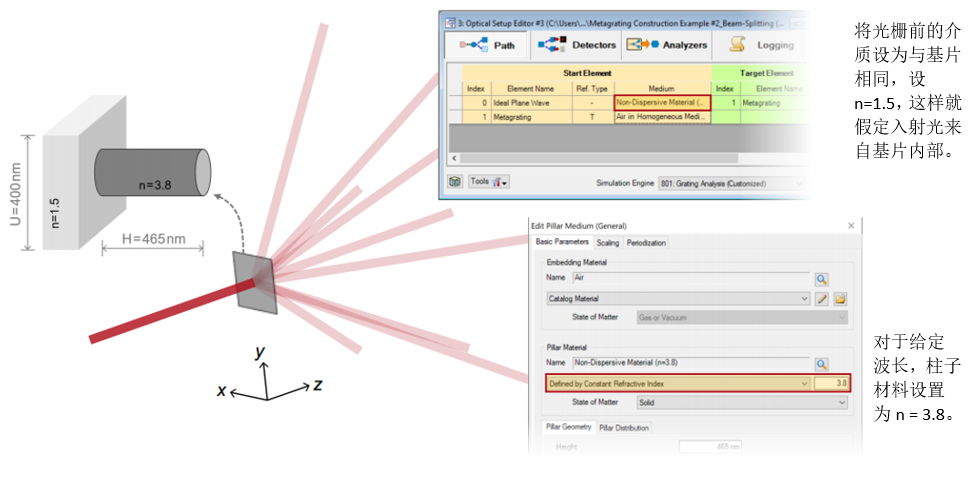

例2:二維光束分離超構光柵
材料和介質的配置

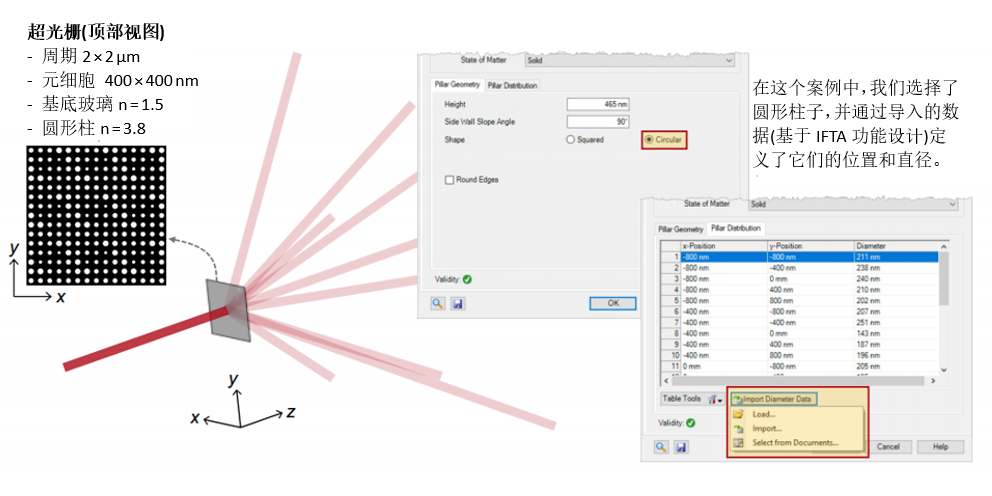

柱子幾何及分布

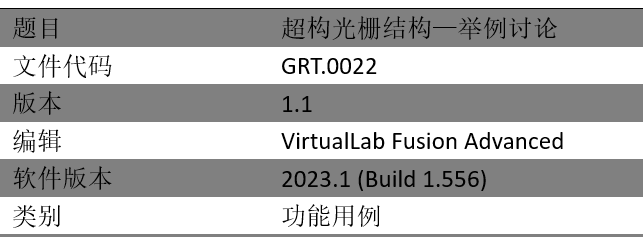

文件信息
