VirtualLab Fusion：分層介質元件

摘要



分層介質組件用于對均質(各向同性或各向異性)介質的平面層序列進行嚴格而快速的分析。這種結構在涂層應用中特別有意義。在此用例中，我們將展示如何在VirtualLab Fusion中定義此類結構，并深入了解其功能。


在哪找到元件？

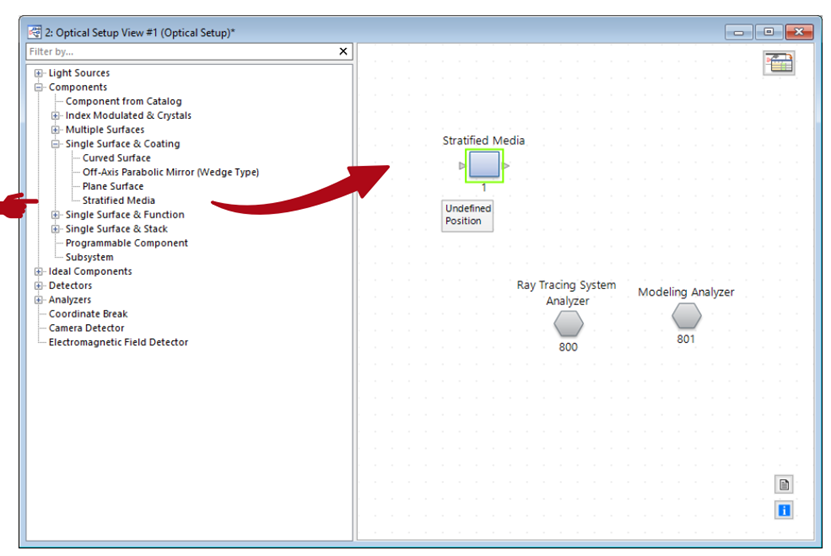

Stratified Media組件可在Components>Single Surface & Coating下找到。



結構的配置

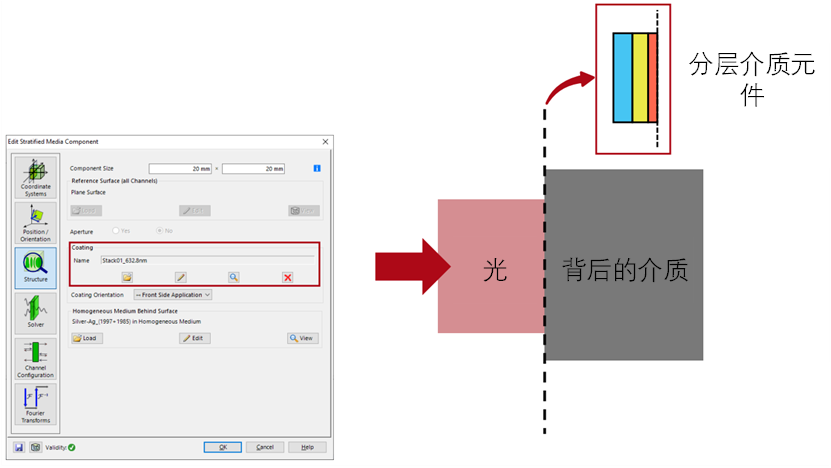

VirtualLab Fusion中的層狀介質組件被定義為分隔兩個均勻各向同性介質的理想平面，在其上可以以涂層堆棧的形式應用x，y不變的層狀結構。


結構的配置

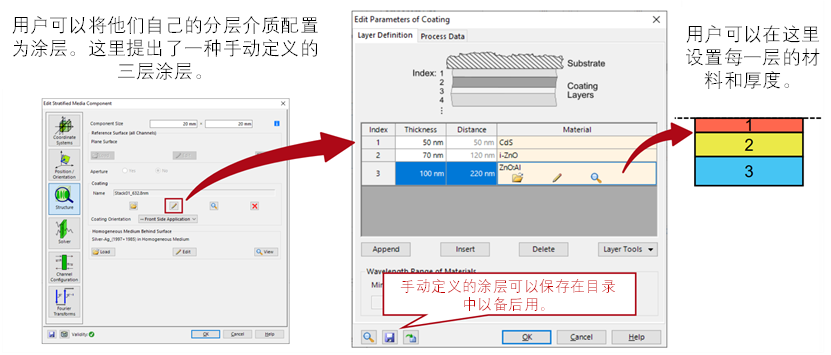

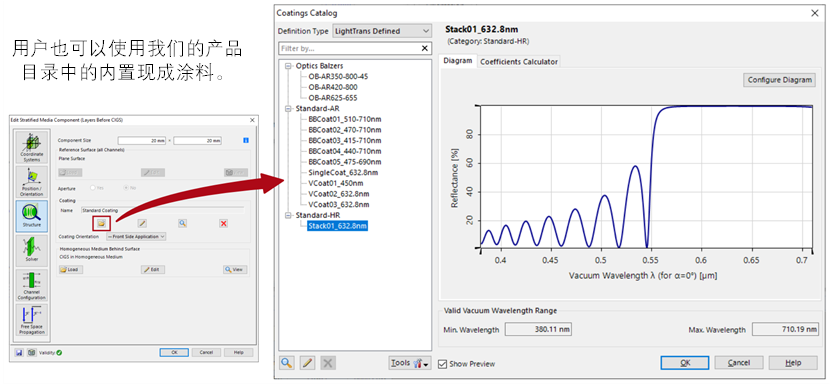

導入涂層

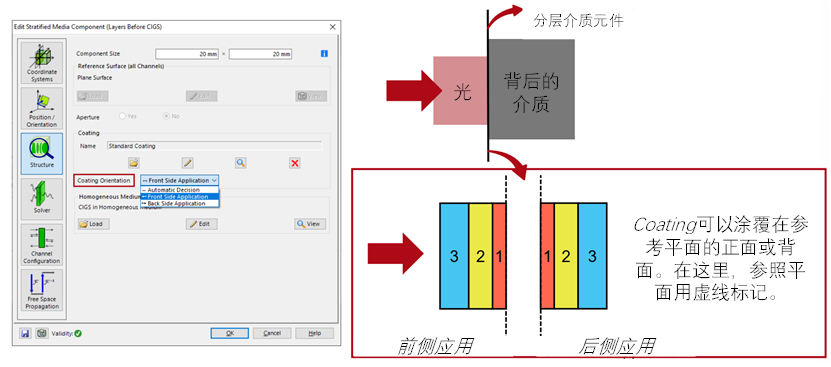

層序列的方向

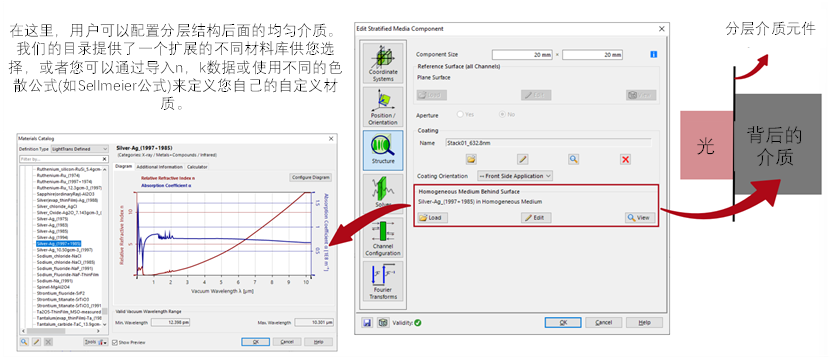

層結構后側的介質




層矩陣求解器


分層介質組件使用層矩陣電磁場求解器。該解算器在空間頻域(k域)中工作。它由以下內容組成。


1.每一均質層的本征模求解器。

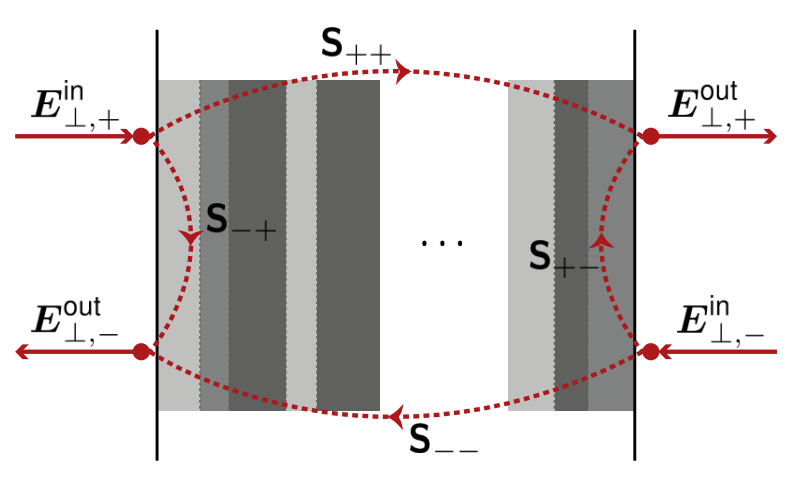

2. 在所有接口上邊界條件匹配的S矩陣。


本征模求解器在k域內計算各層均勻介質的場解。S矩陣算法通過遞歸匹配邊界條件來計算整個層系的響應。這是一種以無條件的數值穩定性著稱的方法，因為與傳統的傳遞矩陣不同，它避免了計算步驟中的指數增長函數。
