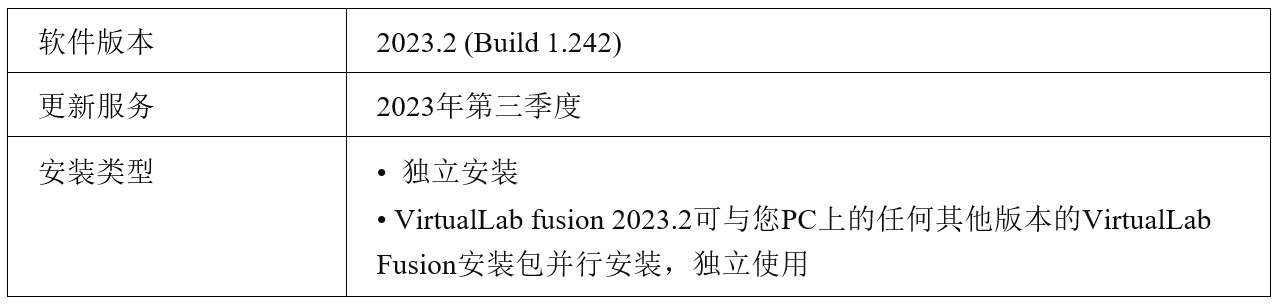

2023年9月發布的 VirtualLab Fusion 2023.2版本
2023.2版本新特性概覽
全新的VirtualLab Fusion 2023.2-功能概述
數據視圖（Data Views）功能更新

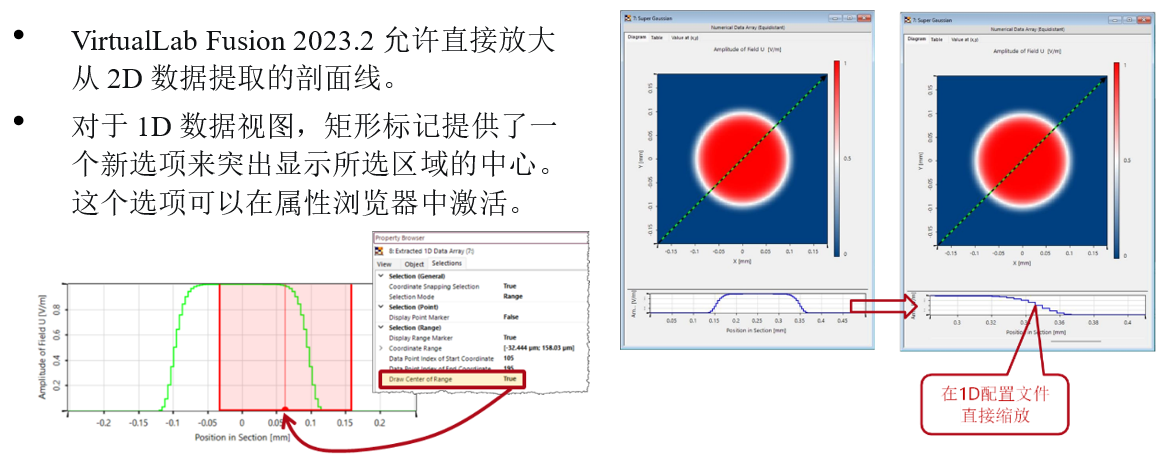

數據陣列視圖：1D視圖改進

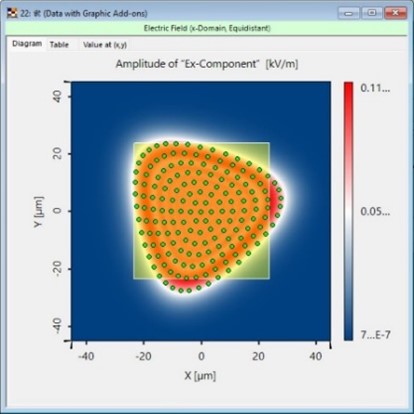

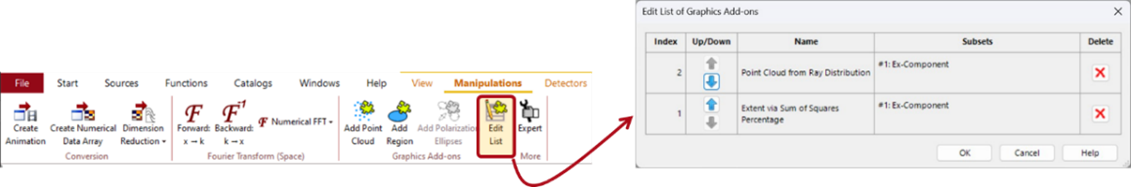

數據陣列視圖：圖形附加組件的配置
• 在VirtualLab Fusion 2023.1中，我們?yōu)?D和2D數據的數據可視化引入了圖形附加組件。
• 每個數據數組可以有任意數量的圖形附加組件。
• 使用VirtualLab Fusion 2023.2，用戶現在可以編輯圖形附加組件列表，即重新排列和刪除列表中的圖形附加組件。

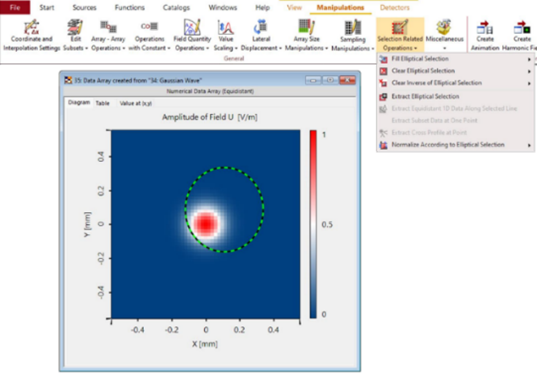

數據陣列視圖：新的操作功能
• 數據處理是VirtualLab Fusion的一個重要步驟。
• 在VirtualLab Fusion 2023.2中，我們?yōu)?1D和2D數據陣列提供了一些新的操作工具:
– 現在也可以用橢圓標記選擇相關的操作
– 從數據中刪除人工偽影(不僅僅只是顯示)
– 將實數數據轉換為復數數據
– 將1D數據陣列拉伸為2D數據陣列

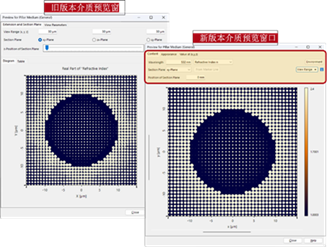

各向同性介質的預覽
• VirtualLab Fusion為所有可用的系統構建提供預覽。
• 在VirtualLab Fusion 2023.2中，我們重新開發了各向同性介質的預覽(xyz方向的折射率分布)。
• 新的預覽自動提供了屏幕像素上折射率的分布，即不再需要指定采樣參數。
• 它還支持鼠標控制的數據縮放。
• 此外，用戶還可以方便地選擇數量以及要顯示的視圖范圍。

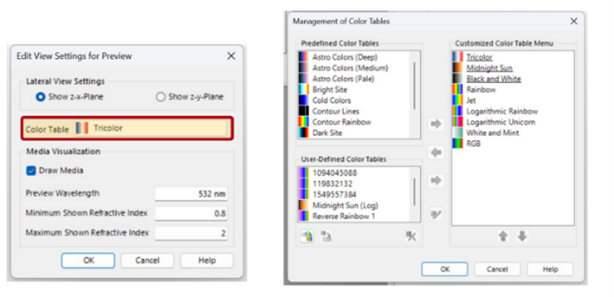

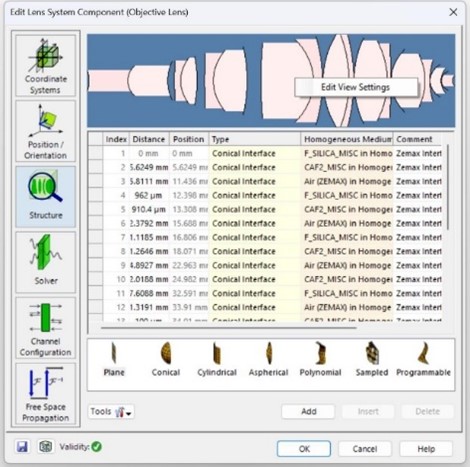

堆棧和鏡頭系統組件預覽
• 在VirtualLab Fusion 2023.2中，用戶可以輕松更改堆棧結構預覽和鏡頭系統組件，包含預覽的顏色查找表。

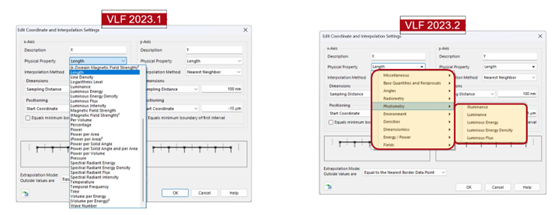

物理屬性的改進
• 在VirtualLab Fusion 2023.2中，物理屬性的概念被完全重新布置。
• 用戶直接受益于相應對話框中提供的物理屬性的分類選擇。
• 此外，現在可以在代碼片段和模塊中定義自己的物理屬性，并將其分配給數據陣列。
光路（Optical Setup） 功能更新

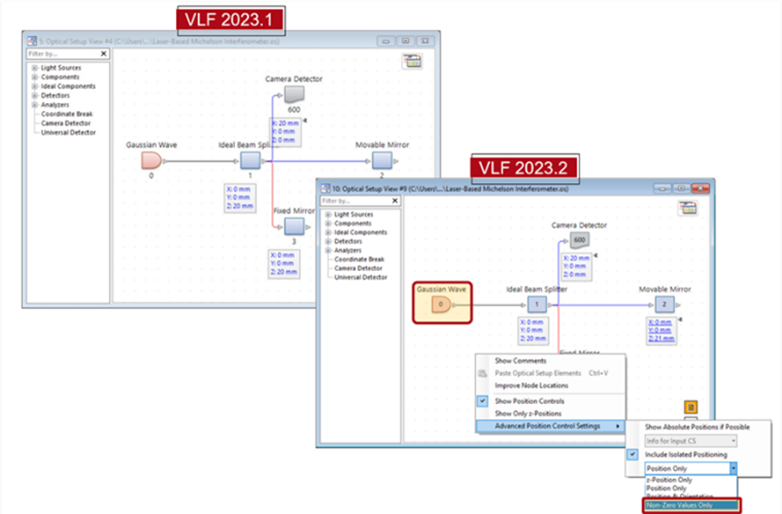

光路視圖-用戶界面的變化
• 在VirtualLab Fusion 2023.2中，光學系統視圖內的可視化已得到改進，以提供有關元件及其位置的更緊湊的布局。
• 有一個高級位置控制設置的新選項，使光路視圖僅在位置不為零時顯示位置控制。

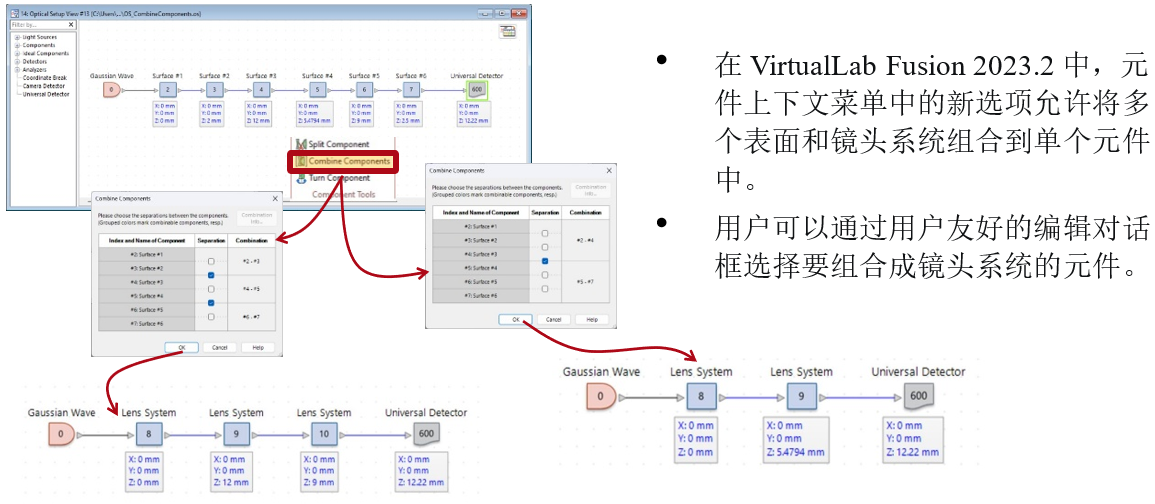

光路工具-組合元件
元件（Components）功能更新

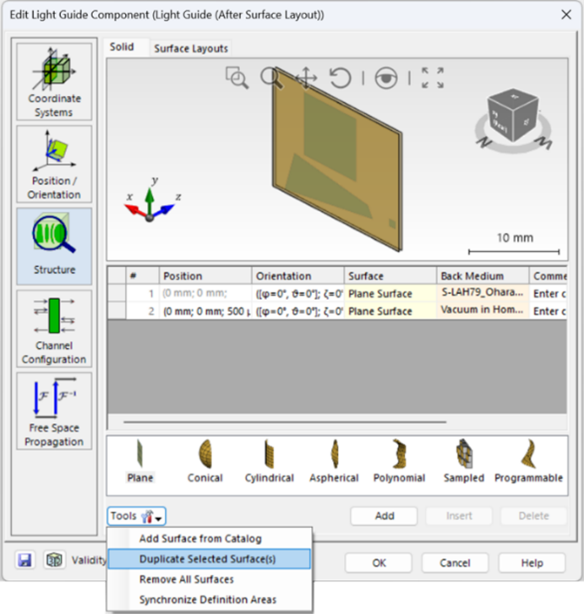

表面復制@透鏡系統元件和光波導元件
• 當我們在設置一個光學系統時，元件的參數設置是一個很重要的步驟。

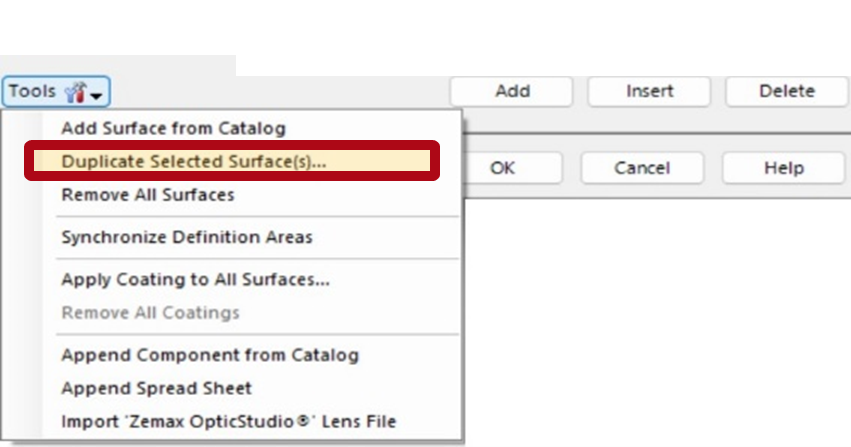

• 在VirtualLab Fusion2023.2中，我們?yōu)橥哥R系統元件和光波導元件提供了一個新的工具，可以復制選擇的表面。
• 對于光波導系統，表面布局(surface layout) 也可以被復制 (例如被設置的區域)。
改進了各向同性和各向異性涂層的編輯選項，
• 在 VirtualLab Fusion ，使用一系列的涂層來描述一個光學鍍膜。
• 此外，還區分了各向同性和各向異性涂層。
• 在VirtualLab Fusion2023.2中，用戶可以通過在涂層的編輯對話框中，點擊新添加的'up'或'down'的按鍵改變一個涂層的位置。
• 所選涂層將根據您的操作重新排序。
GRIN 介質: 對 GRIN 介質配置的新定義
• GRIN 介質提供了幾種可能性去定義具有不同折射率分布特性的介質。
• 在 VirtualLab Fusion 2023.2, 我們增加了新的公式來描述GRIN光纖的折射率分布。
• 而且, GRIN 介質的編輯對話框也被重新調整， 現在可以提供更多直觀的可用配置選擇。
了解更多VirtualLab Fusion中關于元件的信息
案例
• 梯度折射率透鏡的構造與建模
• 梯度折射率(GRIN)多模光纖建模
• 分層介質組件
• CIGS太陽能電池中的吸收
更多案例即將推出！
區域(Regions)功能更新

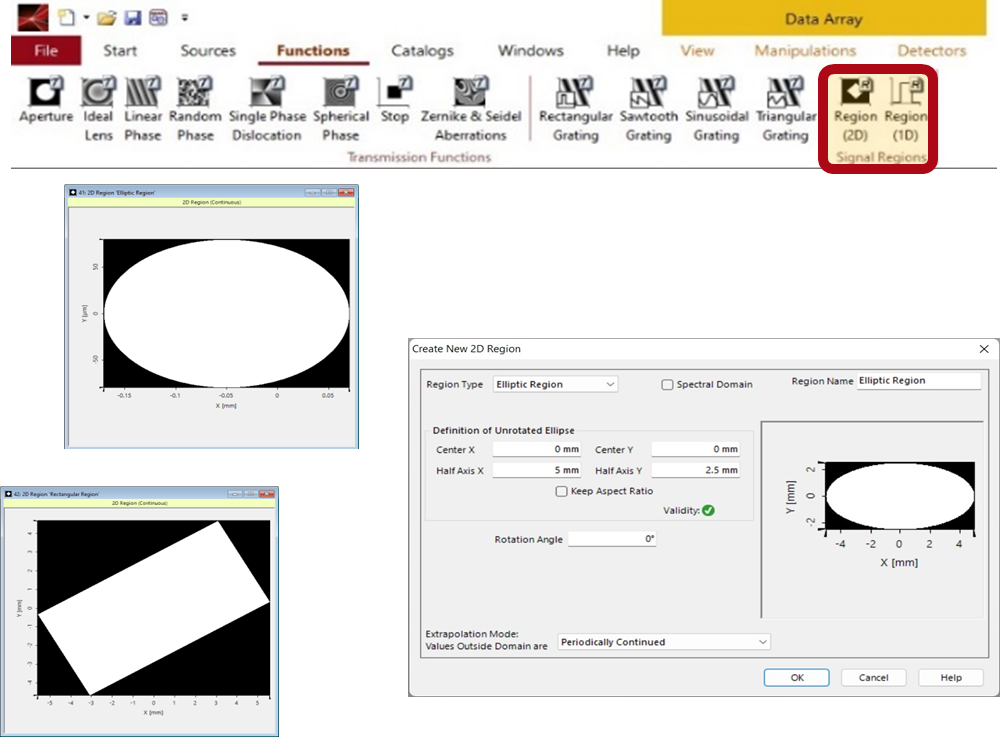

在 VirtualLab Fusion中的區域功能
• 在 VirtualLab Fusion, 區域功能經常被用來定義不同形狀的圖案，比如在衍射光學設計中，可以定義一個信號窗口。
• 在VirtualLab Fusion2023.1中，我們已經開始在更多的場景中應用區域概念。
• 區域功能定義了要執行某些操作的1D和2D區域，例如：探測器的評估區域或光柵的定義區域。

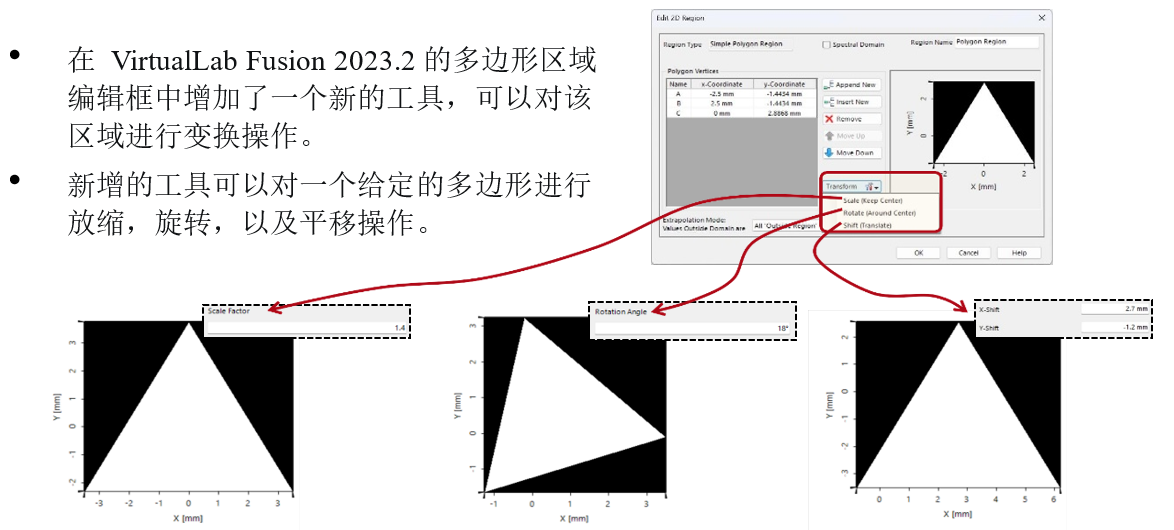

多邊形區域編輯框的改進

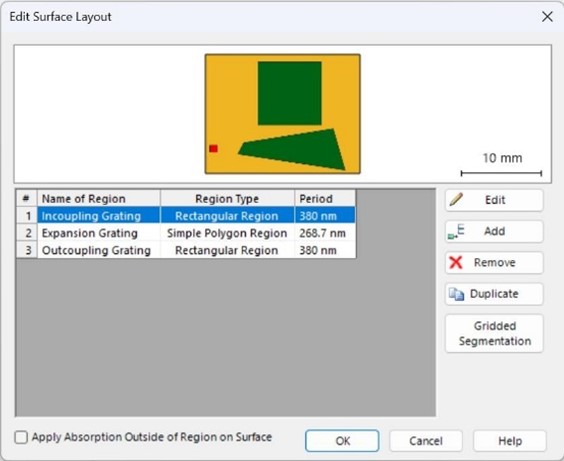

在表面布局中復制(光柵)區域
• 在VirtualLab Fusion的光波導元件中，用戶可以指定包含所有用于引導光通過元件的光柵區域的表面布局。
• 用戶可以增加新的區域，編輯已有區域或刪除光柵區域。
• 在VirtualLab Fusion2023.2中，對于被選定的區域提供了一個可以支持簡單的復制功能的選項。
• 復制操作可以復制區域的形狀，大小以及別的一些設置，比如設置的光柵結構，通道以及衍射級次。
了解更多關于VirtualLab Fusion中區域功能的信息
案例
• 靈活的區域配置
• 將區域添加到數據陣列
• 基于微軟專利的蝴蝶瞳孔擴展器光導器
更多案例即將推出！
參數優化 (Parametric Optimization)功能更新
參數優化

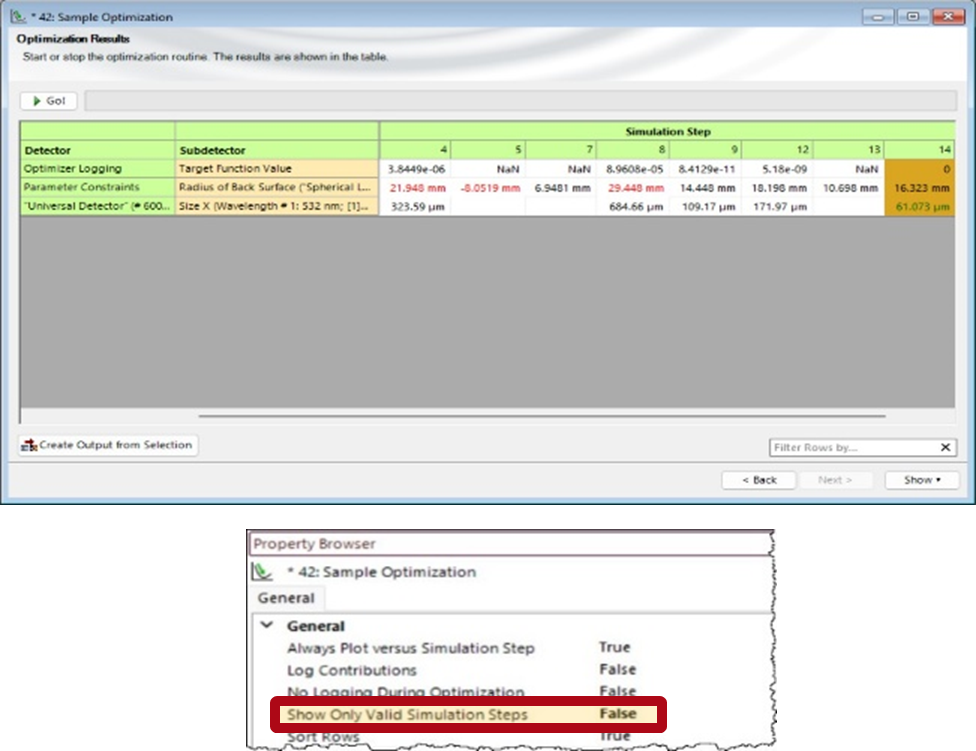

• VirtualLab Fusion中的參數優化，所有優化過程的中間結果是以表格形式提供。
• 在VirtualLab Fusion 2023.2中，如果評價標準或者約束條件被(不被)滿足，則表格中的數值以不同顏色突出顯示：
–紅色: 未滿足參數約束條件。
–綠色: 滿足評價標準 。
–橙色: 優化后的結果。
• 并且，用戶可以通過屬性瀏覽器(property broswer) 查看有效的優化序號(比如，參數沒有超出定義范圍序號)。
了解更多關于VirtualLab Fusion中參數優化的信息
案例
• 傾斜光柵的參數優化
• 抗反射蛾眼結構的嚴格分析與設計
• 具有連續調制光柵區域的光波導優化
更多案例即將推出！
|
