白光干涉相干性測量 - 在VirtualLab Fusion中利用分布式計算分析

摘要

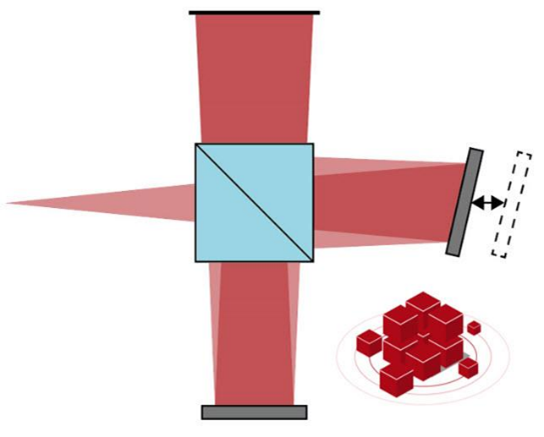

本用例以眾所周知的邁克爾遜干涉儀為例，展示了分布式計算的能力。多色光源與干涉測量裝置的一個位置掃描的反射鏡相結合，以執行詳細的相干測量。使用具有六個本地多核PC組成的網絡(luò )分布式計算，所得到的2,904個基本模擬的模擬時間可以從一個多小時顯著減少到不到3分鐘。

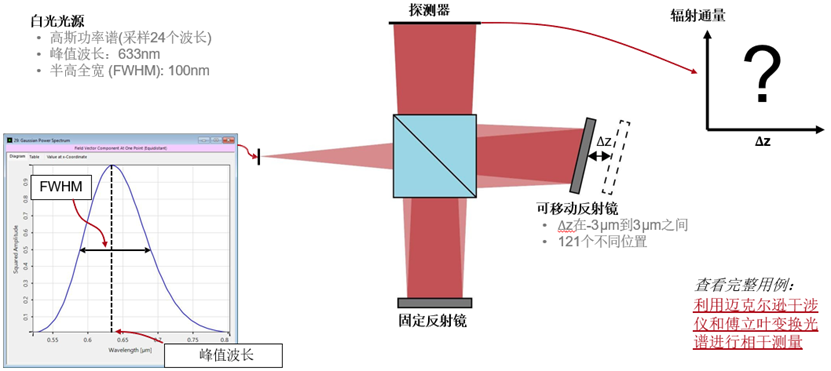

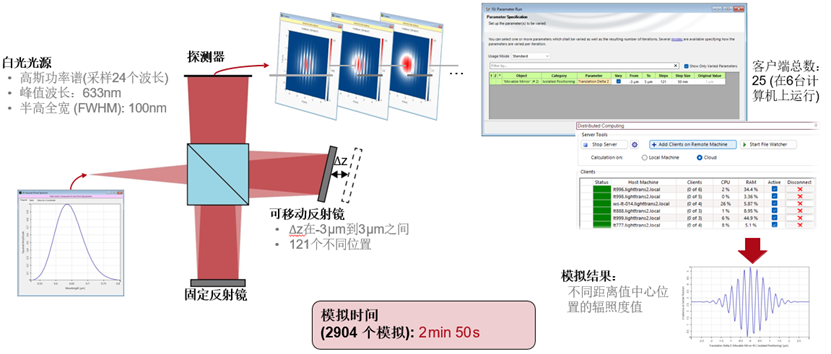

模擬任務

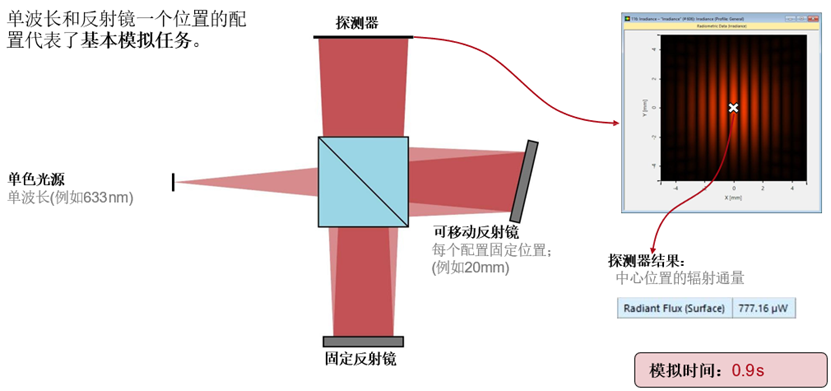

基本模擬任務

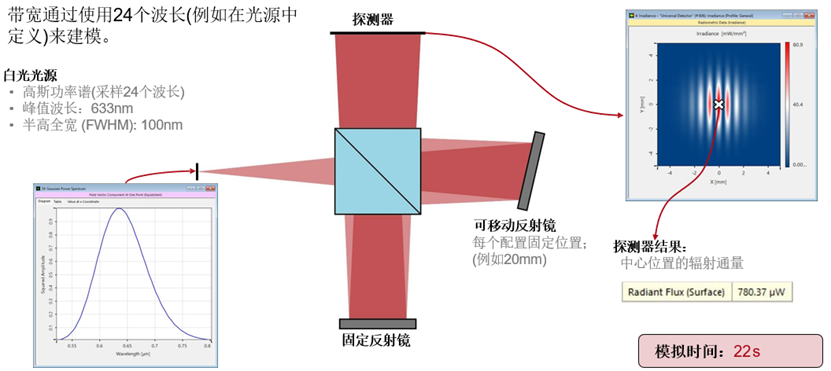

基本任務集合#1：波長

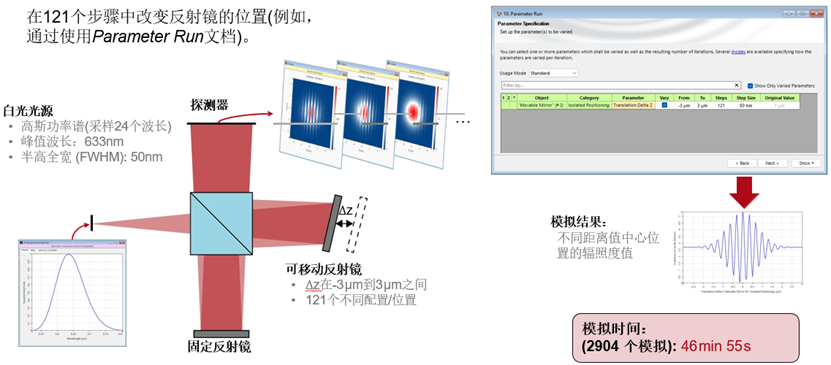

基本任務集合#2：反射鏡位置





使用分布式計算進行模擬

在本例中，在基本模擬任務中有兩個獨立的參數變化：

 光譜中的24個波長采樣

 121個不同反射鏡位置

 總共2904個基本模擬任務

由于單個基本模擬(單個波長和反射鏡位置)只需要大約0.9秒，因此將一些基本模擬組合起來并在DC客戶端上模擬集合會(huì )更有效。因此，所有波長組合在一個單一的模擬(在光源中配置光譜)，帶有DC的Parameter Run用來建模不同的反射鏡位置。與在一次Parameter Run中建模所有2904個任務相比，此策略減少了不必要的開銷。

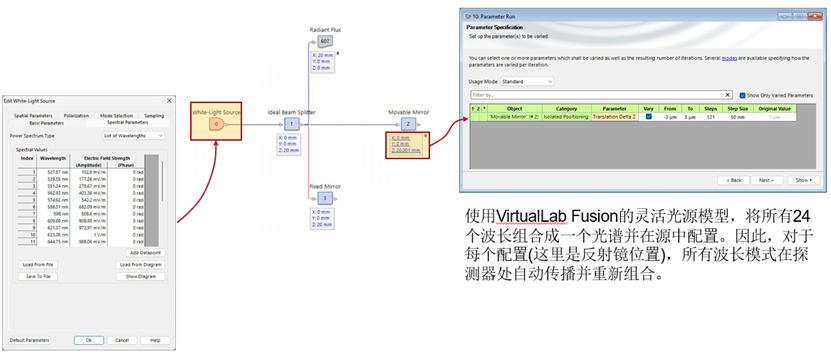

組合所有波長的基本任務

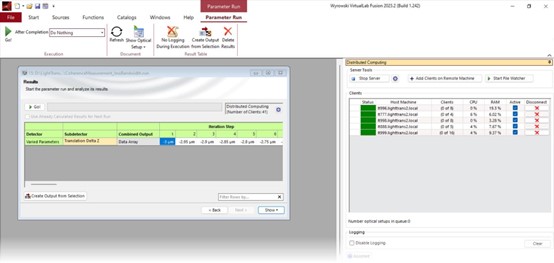

使用分布式計算



Parameter Run用于改變反射鏡位置，從而允許將各種迭代分發到網絡(luò )中的計算機。為了啟用分布式計算，只需導航到相應的選項卡并配置可用計算機和客戶端的數量，然后像往常一樣啟動模擬，將數據傳輸到客戶端和收集結果都是自動完成的(與本地執行參數掃描的方式相同)。

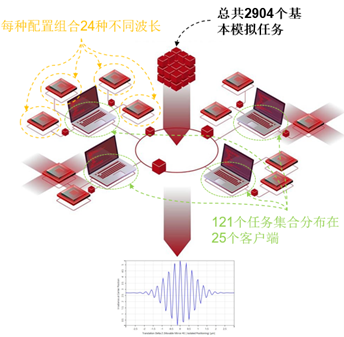

基于分布式計算的模擬

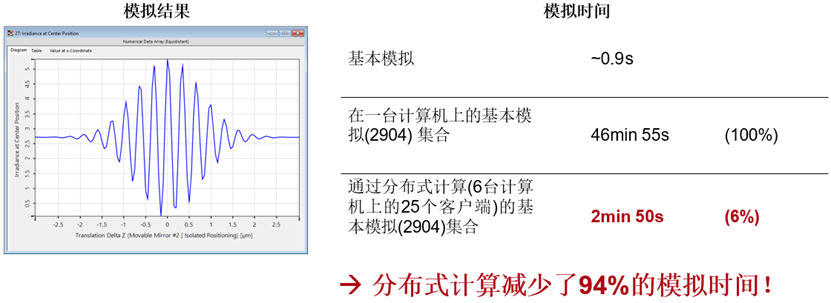

模擬時間比較
