傾斜光柵的魯棒性?xún)?yōu)化

摘要

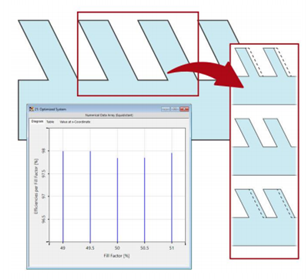

由于制造過程中潛在的不準確性，對于一個好的光柵設計來說，面對光柵參數的微小變化，提供穩健的結果是至關重要的。VirtualLab Fusion為光學工程師提供了各種工具，可以將這種行為直接納入優化過程，例如參數變化分析儀。該工具結合了同一系統的多次迭代，在優化過程中實現了評價函數的表示和自動計算，如平均效率。在這個用例中，我們通過稍微改變填充因子來優化傾斜光柵來演示這個特性。

仿真任務

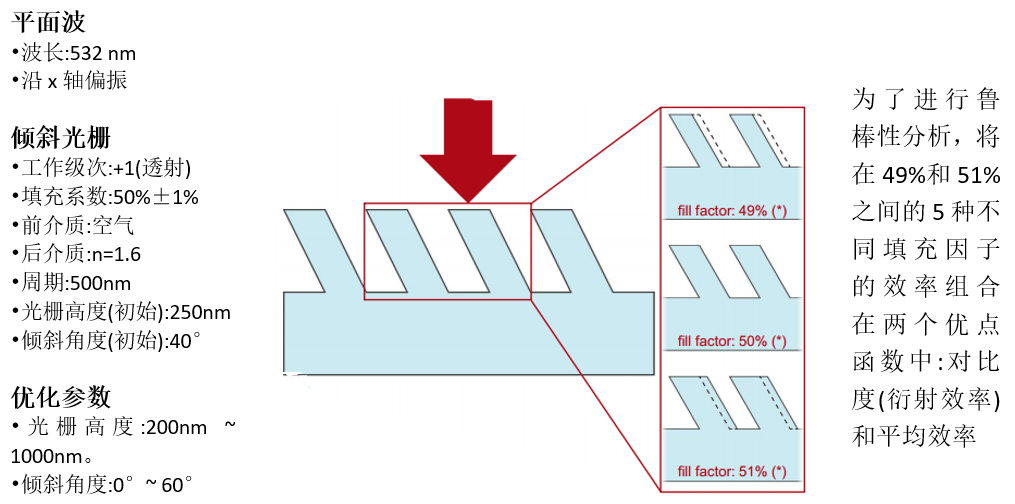

連接建模技術:傾斜光柵

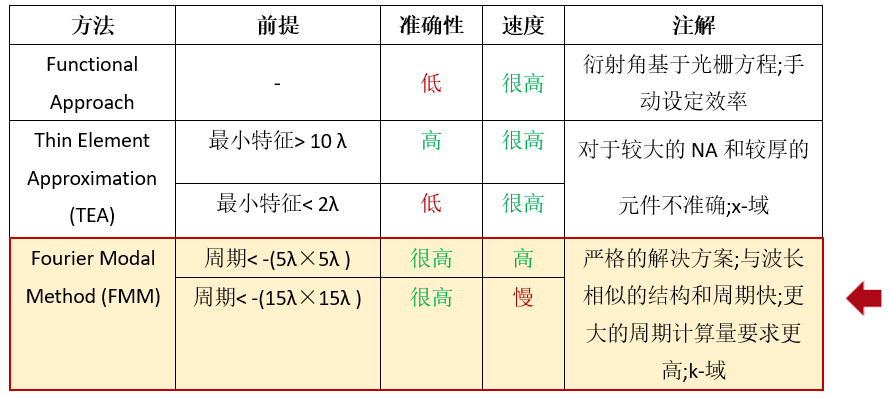

可用的微結構建模技術:

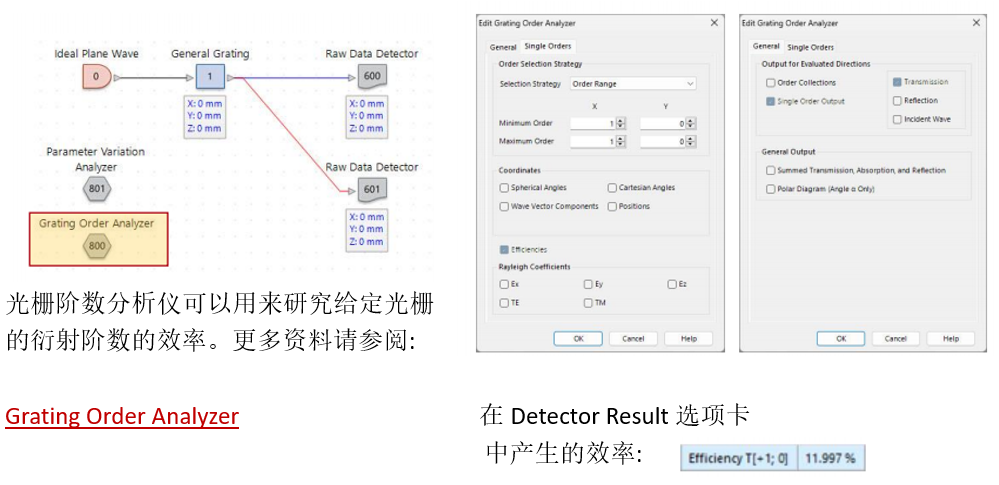

光柵階數分析儀

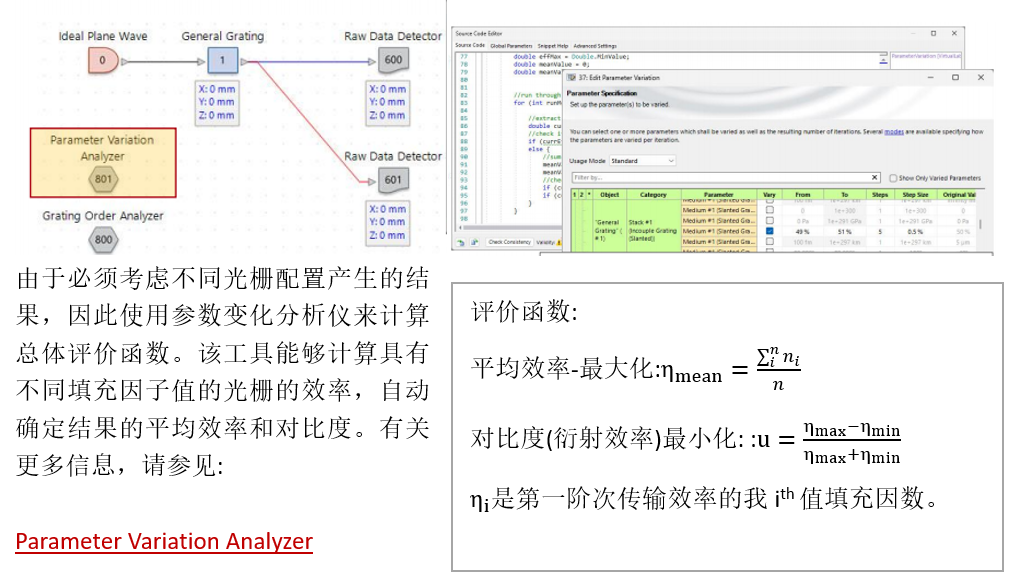

參數變化分析儀

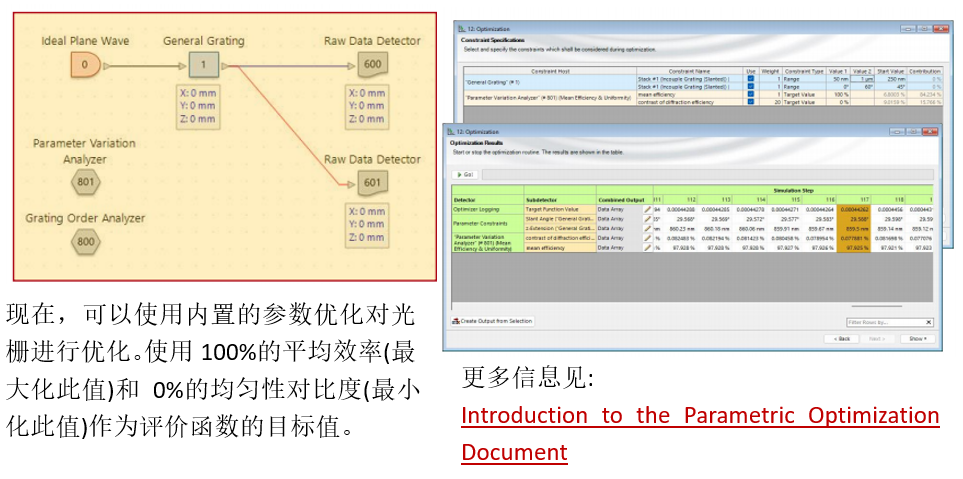

參數優化

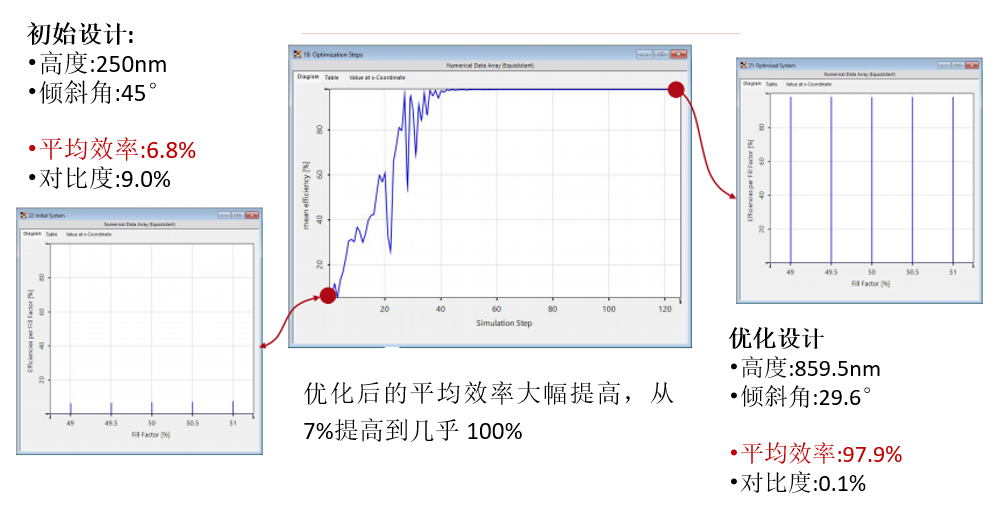

優化結果-平均效率

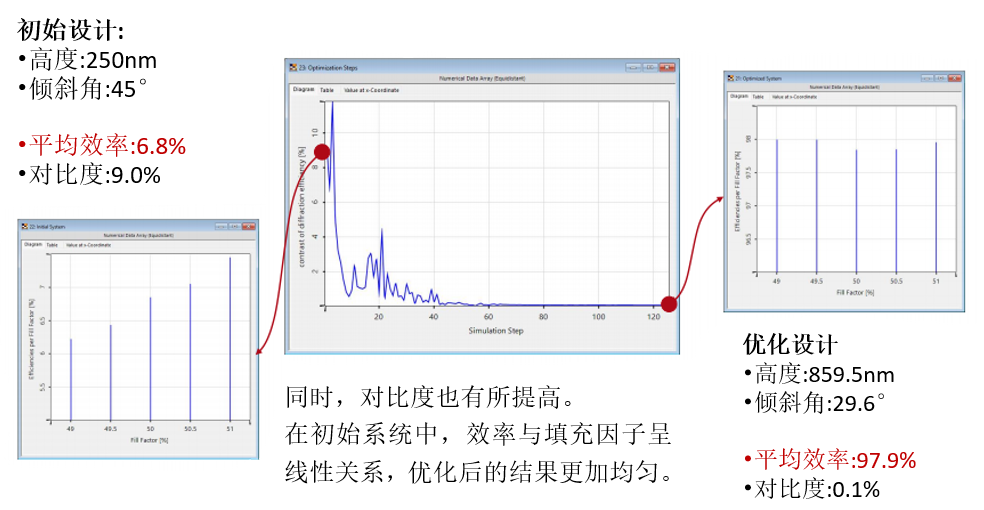

優化結果-對比度
